4.3 Protection contre le gel

Pour éviter le gel de l'échangeur de chaleur à basse température extérieure, l'appareil est équipé d'un contrôle du gel.
Des capteurs de température mesurent les températures dans l'appareil ; lorsque c'est nécessaire, un préchauff eur
est mis en marche. Si, en cas de températures très basses, la capacité du préchauff eur est insuffi sante, un déséquilibre
progressif se crée dans l'appareil. Le logiciel « reconnaît » le problème.
4.4 Carte à circuit imprimé Plus en option
Tous les appareils standard peuvent être modifi és en une version Plus utilisant le kit de mise à niveau de la carte à
circuit imprimé Plus.
L'appareil équipé de cette carte de commande optionnelle (carte à circuit imprimé Plus) dispose de plus de connexions
pour diverses applications.
Cette carte de commande supplémentaire est située dans un boîtier en plastique derrière la carte de commande
existante sur le dessus de l'appareil.
Il est également possible de remplacer la carte à circuit imprimé Plus complète, y compris le boîtier, et de la monter,
par exemple, sur un mur séparé de l'appareil de récupération de chaleur. Ceci qui peut être pratique dans certaines
circonstances, par exemple en cas d'un mauvais signal WiFi de la carte à circuit imprimé Plus.

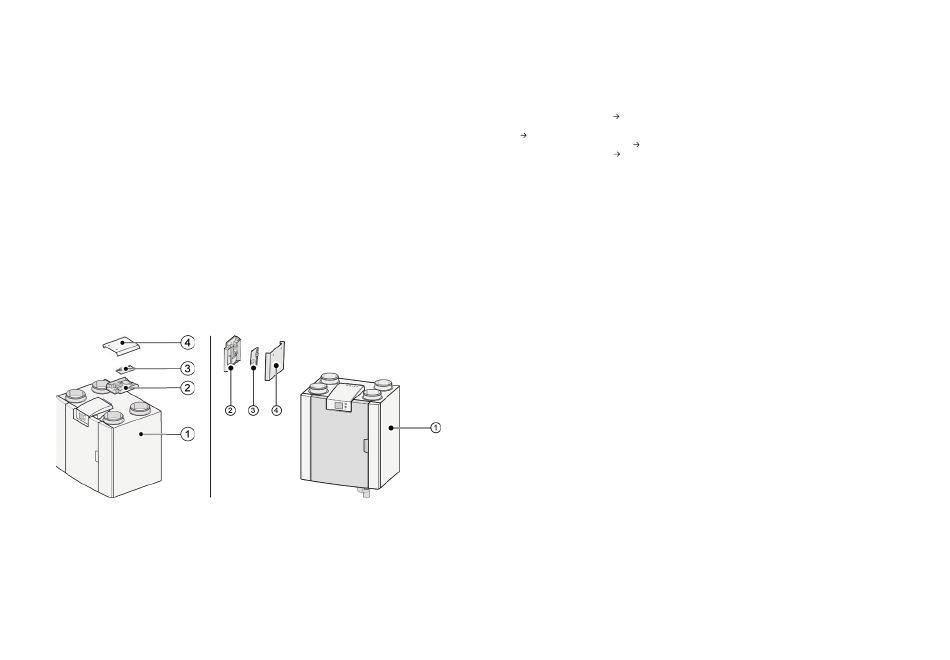

1. Ubifl ux Vigor W450 avec une carte à circuit imprimé Basic montée.
2. plaque de montage pour carte à circuit imprimé Plus en option
3. carte à circuit imprimé Plus en option
4. capuchon de protection de la carte à circuit imprimé Plus en option
12 | Art.-nr.: 617218-A

5 Installation

5.1 Installation générale
Installation de l'appareil :
1.

Mise en place de l'appareil (

Mise en place de l'appareil page 13)
2. Raccordement du siphon et de l'évacuation des condensats
( Raccordement de l'évacuation de condensat page 14)
3. Raccordement des conduits d'air ( Raccordement des conduits d'air page 15)
4. Raccordements électriques ( Raccordements électriques page 16)
L'installation et la mise en place doivent répondre aux exigences suivantes :
Exigences de qualité des systèmes de ventilation des habitations, ISSO 61.
|
Exigences de qualité de la ventilation équilibrée des habitations, ISSO 62.
|
Réglementation relative à la ventilation des habitations et des résidences.
|
Dispositions de sécurité pour les installations à basse tension
|
Réglementation relative au raccordement de la plomberie intérieure dans les maisons et les bâtiments
|
résidentiels.
Les éventuelles réglementations supplémentaires des compagnies d'électricité locales
|
Les règles d'installation de l'appareil Ubifl ux Vigor W450.
|
En plus des exigences et recommandations de conception et d'installation ci-dessus,
|
les réglementations nationales en matière de construction et de ventilation doivent être respectées.
5.2 Mise en place de l'appareil
L'appareil Ubifl ux Vigor W450 (Plus) peut être monté au mur avec le support de montage fourni. Pour une installa-
tion sans vibrations, l'appareil doit être monté sur un mur massif d'une masse minimale de 170 kg/m2 . Une cloison
en placoplâtre ou à ossature métallique n'est pas suffi sante ! Dans ce cas, des mesures supplémentaires telles que
de doubles panneaux ou des montants supplémentaires sont nécessaires. Sur demande, un support de montage
au sol (avec la même masse minimale) est disponible.
En outre, les aspects suivants doivent être pris en compte :
L'appareil doit être installé dans un local isolé et tempéré ( > 10 °C), afi n d'éviter par exemple le gel de
|
l'évacuation du condensat
L'appareil doit être placé de niveau.
|
L'appareil ne doit pas être placé dans une pièce présentant beaucoup de condensation
|
(comme une salle de bain).
Afi n d'éviter la condensation sur l'extérieur de l'appareil, le local d'installation doit être ventilé.
|
Le local d'installation doit pouvoir assurer une évacuation du condensat avec un siphon et une dénivellation
|
pour l'eau de condensation, puisse être réalisée.
Les maisons neuves qui contiennent beaucoup d'humidité provenant des travaux de construction doivent être
|
ventilées de manière naturelle avant d'être utilisées.
Veillez à ce qu'il y ait un espace libre d'au moins 70 cm à l'avant de l'appareil et une hauteur libre de 1,8 m.
|
Veillez à ce qu'il y ait un espace libre d'au moins 25 cm au-dessus de l'appareil, pour le branchement de
|
l'appareil et l'entretien éventuel de la carte de circuit imprimé. La température ambiante doit être comprise
entre +10 °C et +40 °C.
