5.5 Raccordements électriques
5.5.1 Raccordement de la prise réseau
L'appareil peut être raccordé à une prise de courant mise à la terre facilement
accessible à l'aide d'une fi che installée sur l'appareil. L'installation électrique doit
satisfaire aux exigences de votre compagnie d'électricité.
5.5.2 Raccordement de l'interrupteur à positions
L'interrupteur à positions (non livré avec l'appareil) est raccordé au connecteur modulaire de type RJ12 (connecteur
X14) qui est installé à l'arrière du capot de l'écran de l'appareil (
de raccordement de l'interrupteur à positions (
Une télécommande sans fi l (
Raccordement de la télécommande sans fi l (sans indication de fi ltre) page 39) ou une
combinaison d'interrupteurs à positions (
Raccordement commutateur de positions avec témoin de fi ltre page 40)
est également possible.
L'interrupteur à 4 positions permet également d'activer une position de sur-ventilation minutée de 30 minutes en
maintenant l'interrupteur moins de 2 secondes en position 3 et en le remettant ensuite en position 1 ou 2. Une
réinitialisation de la position de stimulation est possible en maintenant l'interrupteur pendant plus de 2 secondes en
position 3 ou en position d'absence ( )
En option, la ventilation 2.0 de est disponible (pilotée par horloge ou CO
16 | Art.-nr.: 616710-A

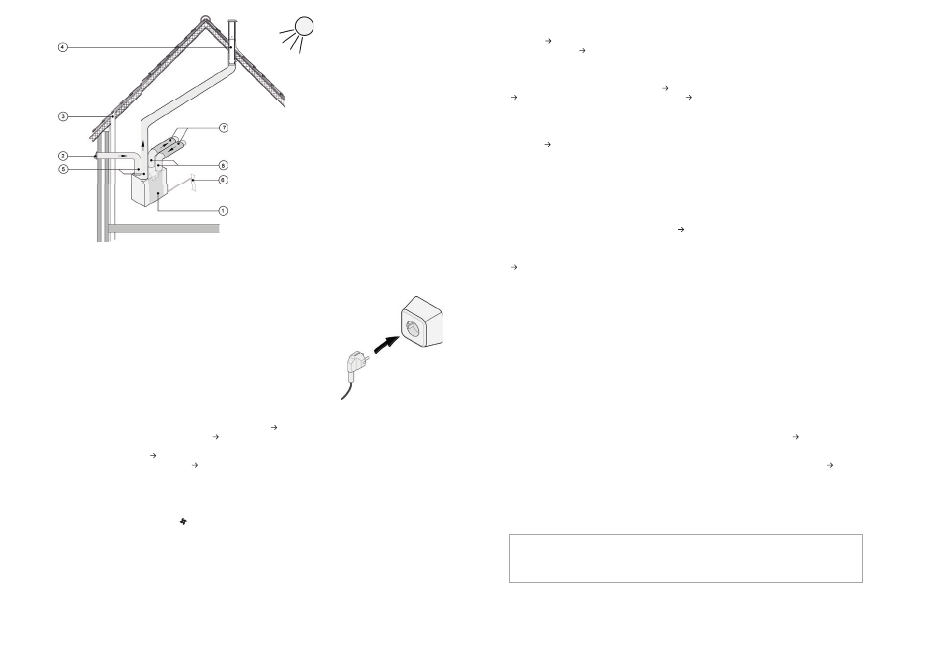

1.
Ubifl ux Vigor W225 version droite
(installation de niveau)
2.
Préférence alimentation air de ventilation
3.
Aération d'égout
4.
Site privilégié d'évacuation air de
ventilation ; application d'un passage
de toit de ventilation isolé
5.
Tuyau à isolation thermique
6.
Évacuation de la condensation
7.
Amortisseurs sonores
8.
Canaux vers et depuis la maison
Appareil en coupe page 10). Pour des exemples
Raccordement interrupteur à positions page 37).
)
2
5.5.3 Raccordement commande LCD filaire sur connecteur eBUS
Pour le raccordement d'un eBus, le connecteur X17 (vert) amovible à 2 pôles est présent à l'arrière du capot
de l'écran (
Appareil en coupe page 10). Le protocole eBus peut par exemple être utilisé pour le raccorde-
ment du Air Control (
Raccordement Air Control page 42). En ce qui concerne la sensibilité à la polarité,
toujours bien relier correctement les contacts ;l'appareil ne fonctionnera pas en cas d'inversion des contacts!
Au connecteur eBus peuvent également être raccordés les détecteur(s) CO² optionnel(s) ou un préchauf-
feur ou post-chauff eur eBus supplémentaire. (
Raccordement du/des détecteur(s) CO², voir la page 44).
(
Raccordement du préchauff eur, voir la page 47). (
5.5.4 Raccordement 24 volts
24 volts sont disponibles sur le connecteur X16 & X18 du circuit imprimé. Le connecteur X-16 est destiné
au raccordement 24 volts du circuit Plus en option. Pour le connecteur (noir) du raccordement de position
X16 & X18 (
Schéma électrique page 35).
Le captage de courant maximum aux prises X16 et X18 est 5 VA par raccordement.
5.5.5 Raccordement capteur d'humidité
Le capteur d'humidité disponible en option doit être raccordé au raccord X 07 du circuit imprimé de base.
Utilisez pour ce faire le câble livré avec le capteur d'humidité. Pour raccorder le capteur d'humidité, le capu-
chon en plastique au-dessus du réglage doit toujours être enlevé, ce qui permet d'accéder au raccord X07.
Pour le raccordement du capteur d'humidité, voir (
Raccordement capteur d'humidité page 43).
5.5.6 Raccordement externalBus
Le connecteur Modbus/externalbus (rouge) X15 peut par exemple être utilisé pour raccorder les appareils
(
Couplage d'appareils à l'aide de externalBus page 19).
Les étapes 14.1 à 14.4 du menu de réglage permettent de régler la fonction de ce connecteur.
Si l'appareil est équipé d'un circuit imprimé Plus, ce connecteur rouge X15 est également utilisé pour le
raccordement du circuit imprimé Plus ; plusieurs câbles doivent alors être raccordés à ce connecteur X15.
5.5.7 Raccordement connecteur « signal output »
L'appareil comprend un connecteur à vis bleu à 2 pôles X19. Ce raccordement est utilisé pour transmettre
un message de fi ltre ou d'erreur.
En cas de message de fi ltre ou d'erreur dans l'appareil, un contact est fermé sur le raccordement X19. Le
fonctionnement est réglé au point 16.1.
5.5.8 Raccordement ModBus
L'appareil peut être associé à un système ModBus comme par exemple un système de gestion des bâtiments.
Avec le connecteur à trois pôles (rouge) X15 (ou pour la version Plus le connecteur rouge X06 sur le circuit
imprimé UWA2-E), une liaison peut être établie entre l'appareil et le système ModBus ; (
page 35) pour une connexion correcte.
Pour le réglage correct des cavaliers X12, X121 & X122, voir l'explication du schéma électrique (
électrique page 35) ; pour plus d'informations et les paramètres ModBus appropriés, voir le manuel Modbus
séparé sur le site!
Attention: Si le ModBus est actif, la position de ventilation ne peut pas être modifi ée via l'écran ou via
l'interrupteur à positions éventuellement raccordé ! La capteur d'humidité éventuellement raccordé
ne fonctionnera pas non plus.
Raccordement du post-chauff eur, voir la page 46).
Schéma électrique
Schéma
Ubifl ux Vigor W225 | 17
