si vous avez un kit de base Suspension, allez directement à la page 15 pour poursuivre l'installation
SUppoRT TRÉpiED
2
3
8
7
6 l 7
Ubbink - Notice Rolux 3CEp Condensation - Novembre 2019
Étape 1 (a)
1
Recouper les pieds si nécessaire.
5
4
6
VÉRiFiER lA BoNNE iNSTAllATioN DU SipHoN ET RACCoRDER-lE
À l'ÉVACUATioN.
ATTENTioN À l'oRiENTATioN DU oU DES piQUAGE(S)
pAR RAppoRT À lA poSiTioN DES CHAUDiÈRES.
optIon tRÉpIed

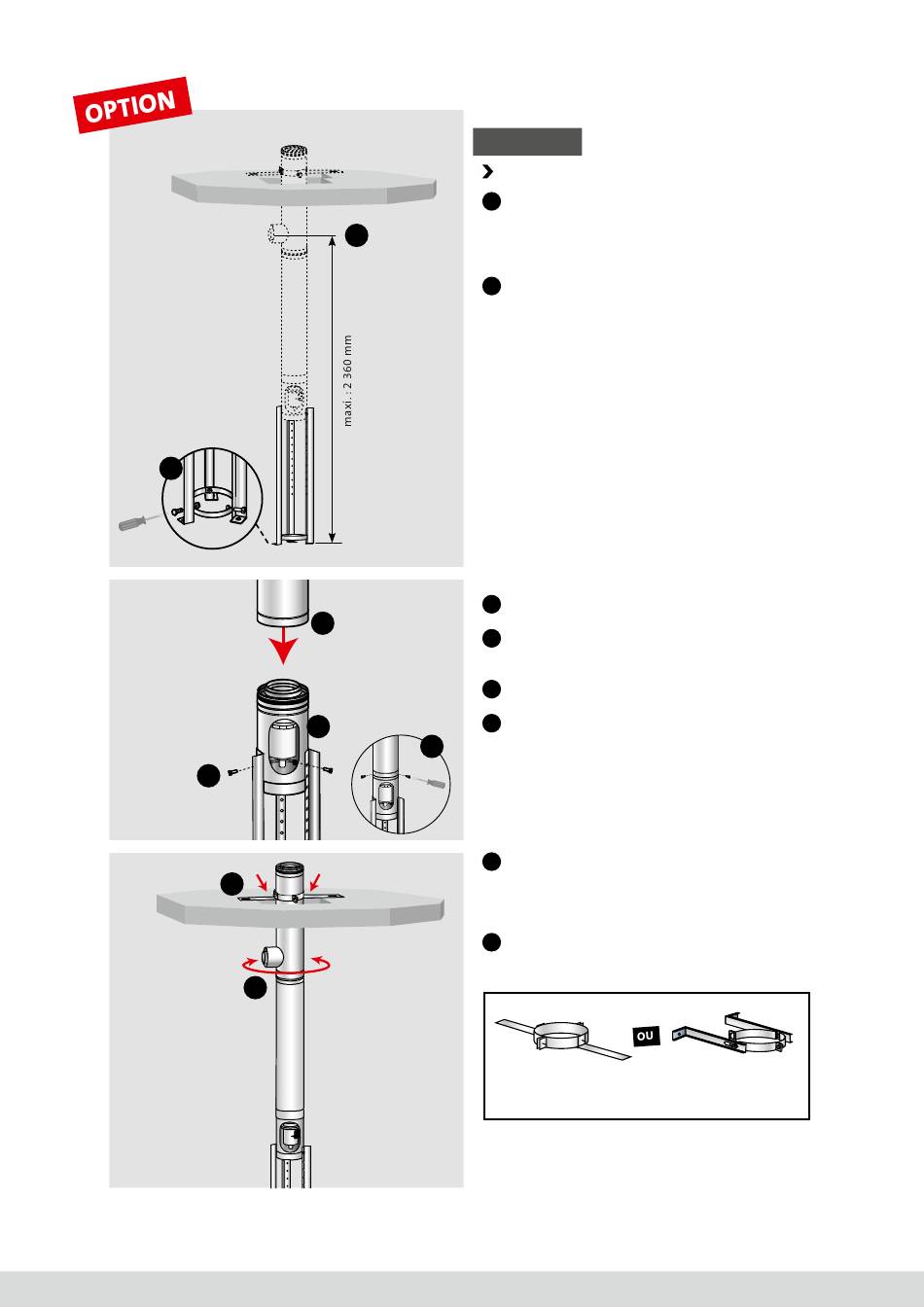

MoNTAGE DU TRÉpiED
1
D éterminer le point le plus haut du supportage « fixe »
et la hauteur du 1
er
piquage par rapport au sol.
2
Assembler et fixer si nécessaire le support au sol.
3
Fixer le collecteur bas sur le supportage.
4
P ositionner le trou d'accès du siphon en face de la
trappe de visite de la gaine technique.
5
Ajouter la longueur fournie.
6
À chaque emboîture, figer le montage avec les 3 vis.
7
Installer le 1
er
té avec piquage.
8
M onter et fixer le collier d'étage sur le palier supérieur
selon la configuration (1) ou (2).
(1)
ColliER ÉTAGE :
1 ColliER, 2 MoNTAGES poSSiBlES
(2)
