ELEMENTOS DE LOS PANELES
4
1
2 3 4
SIGNAL
PHONO
TUNER
GND
L
R
IN
IN

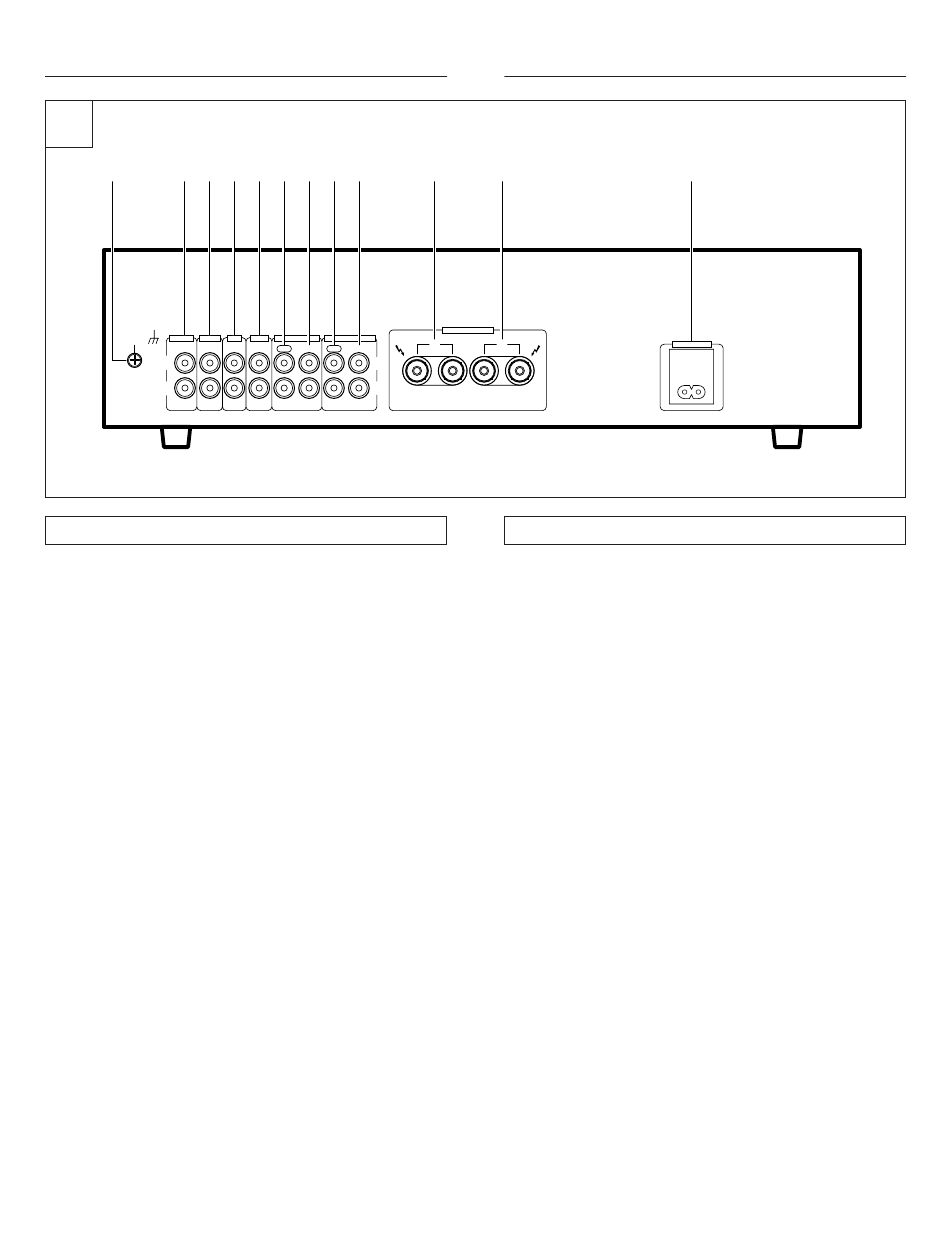

PANEL TRASERO
1
Terminales de puesta a tierra del giradiscos
(GND)
2
Terminales para giradiscos (PHONO)
3
Terminales para sintonizador (TUNER)
4
Terminales para reproductor de discos
compactos (CD)
5
Terminales de línea (LINE)
6
Terminales TAPE 1/CD-R/MD REC (OUT)
7
Terminales TAPE 1/CD-R/MD PLAY (IN)
8
Terminales de grabación de la platina 2/monitor
[(TAPE 2 MONITOR REC (OUT)]
9
Terminales de reproducción de la platina 2/
monitor [(TAPE 2 MONITOR PLAY (IN)]
0
Terminales de altavoces (SPEAKERS) (Canal
derecho)
-
Terminales de altavoces (SPEAKERS) (Canal
izquierdo)
=
Toma AC INLET
Conecte el cable de alimentación aquí y a un tomacorriente de CA
de pared, o a la toma de CA de un temporizador de audio.
Si va a estar ausente por un largo período de tiempo, desconecte
la unidad desde el tomacorriente de pared.
NOTAS:
• Si utiliza un cable de alimentación diferente al que se suministra
no podemos asumir la responsabilidad de lo que pueda ocurrir
como resultado de ello.
• (El cable de alimentación que se suministra tiene una capacidad
de corriente de 2,5 A.)
32
Sp/Po
5
6
7 8 9
CD
LINE
TAPE 1/CD-R/MD
TAPE 2 MONITOR
REC
PLAY
REC
PLAY
L
R
IN
IN
OUT
IN
OUT
IN
4
ELEMENTOS DOS PAINÉIS
0
-
SPEAKERS
R
L
ª
ª
·
·
PAINEL TRASEIRO
1
Terminal-terra GND
2
Tomadas PHONO
3
Tomadas TUNER
4
Tomadas CD
5
Tomadas LINE
6
Terminais TAPE1/CD-R/MD REC (OUT)
7
Terminais TAPE1/CD-R/MD PLAY (IN)
8
Tomadas TAPE 2 MONITOR REC (OUT)
9
Tomadas TAPE 2 MONITOR PLAY (IN)
0
Terminais SPEAKERS (canal direito)
-
Terminais SPEAKERS (canal esquerdo)
=
Tomada AC INLET
Ligue o cabo de alimentação aqui e a uma tomada da rede
eléctrica, ou à tomada de corrente alterna de um temporizador de
áudio.
Se você for ausentar-se de casa durante um longo período de
tempo, desligue a unidade da rede eléctrica.
OBSERVAÇÃO:
• Se utilizar um outro fio de alimentação para além daquele que é
fornecido, não nos responsabilizamos pelas consequências.
• (O fio de alimentação fornecido tem uma capacidade condutora
de 2,5 A.)
=
AC INLET
4
