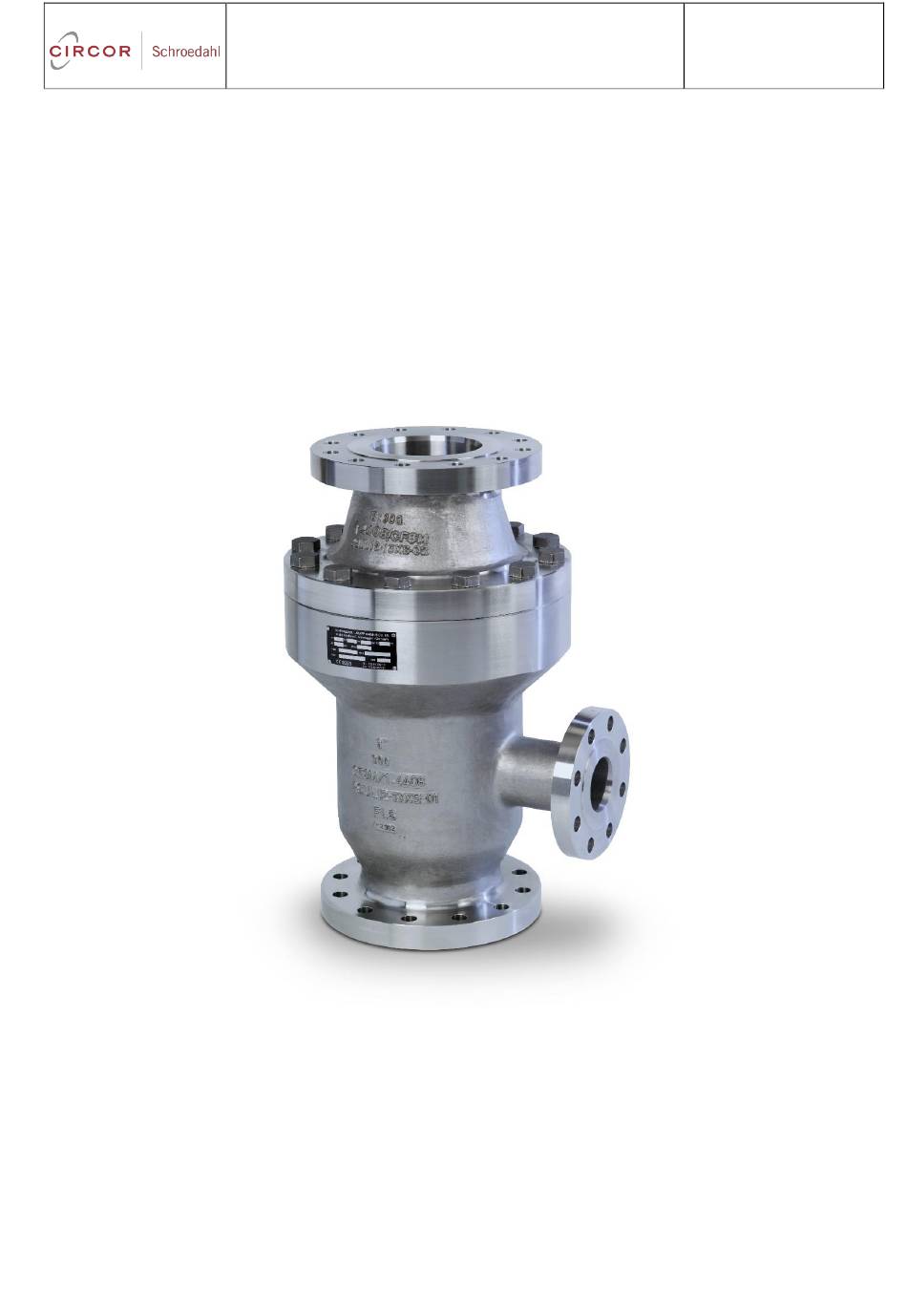

Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
Page 1 de 39
SUL
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit
minimal SUL
BA-SUL-01-FR
Version: 05.2017

Publicité

Table des Matières
loading

Manuels Connexes pour Circutor SUL

Sommaire des Matières pour Circutor SUL

  • Page 1 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 1 de 39 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal SUL BA-SUL-01-FR Version: 05.2017...

  • Page 2: Table Des Matières

    Robinetterie de type SUL sans fonction antiretour ..................... 12 5.2.2 Robinetterie de type SUL avec fonction antiretour ..................... 13 Principe de fonctionnement de la robinetterie de type SUL ............... 14 Consignes générales de fonctionnement de la robinetterie ............... 16 Exigences normales de fonctionnement ...................... 17 Marquage de la robinetterie ........................
  • Page 3 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 3 de 39 Montage de la robinetterie SUL ........................29 Couples de serrage en Nm des vis hexagonales (pos. 26) ................30 Mise en service ........................31 Entretien ..........................32 Contrôles et contrôles périodiques ...................

  • Page 4: Généralités

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 4 de 39 1 Généralités 1.1 Informations et procédure service après-vente Pour de plus amples informations, veuillez contacter : SCHROEDAHL GmbH Alte Schoenenbacher Str. 4 51580 Reichshof-Mittelagger Tel.: +49-2265-9927-0 Fax: +49-2265-9927-927 E-Mail: schroedahl@circor.com...

  • Page 5: Validité De Ces Instructions D'utilisation

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 5 de 39 1.3 Validité de ces instructions d'utilisation Ces instructions s'appliquent aux gammes de fabrication de garnitures figurant en page de garde. Avant de travailler et de commander des pièces de rechange, vérifier que les désignations de type ci-dessus concordent avec la plaque signalétique de la garniture.

  • Page 6: Explication Des Symboles Et Consignes De Sécurité

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 6 de 39  Transformations effectuées sans l'autorisation du constructeur.  Modification ou transformation de la robinetterie effectuée de manière incorrecte ou sans l'autorisation préalable du constructeur.  Utilisation de pièces de rechange et d'accessoires non homologués.

  • Page 7: Avertissements Et Consignes Relatives Aux Dangers

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 7 de 39 2.2 Avertissements et consignes relatives aux dangers Pendant le fonctionnement, la robinetterie est sous pression et le plus souvent à haute température. Danger de mort et de graves blessures ou de dommages matériels importants en cas de non respect DANGER de cette consigne.

  • Page 8: Consignes De Sécurité

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 8 de 39 2.3 Consignes de sécurité Un personnel compétent est une condition préalable pour le montage, le fonctionnement et l'entretien de cette robinetterie. Le personnel est compétent lorsqu'il est familiarisé avec le montage, mise en service, fonctionnement et entretien de la robinetterie en raison d'une formation spécialisée et de l'expérience correspondante.

  • Page 9: État De Livraison

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 9 de 39 3 État de livraison  Les robinetteries quittent l'usine en parfait état de fonctionnement et sèches. Les ouvertures de raccordement sont fermées par des bouchons en plastique ou similaire. ...

  • Page 10: Transport Et Stockage

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 10 de 39 4 Transport et stockage Un transport incorrect peut entraîner des dommages matériels importants. ATTENTION Utiliser des moyens de transport et de levage appropriés. Pour les poids, se référer à la fiche des poids et des mesures.

  • Page 11: Description Et Caractéristiques Techniques

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 11 de 39 5 Description et caractéristiques techniques 5.1 Utilisation conforme à l'usage prévu L'utilisation des robinetteries n'est autorisée que conformément à la planification et aux limites autorisées. Pour les limites d'utilisation, se référer à la plaque signalétique. Les robinetteries ne doivent fonctionner que dans les limites de puissance prescrites (voir caractéristiques techniques).

  • Page 12: Structure De La Robinetterie De Type Sul

    Dispositif antiretour conique Passage de vortex Douille Broche Dispositif d'arrêt Tige Bille Vis hexagonale Joint torique Joint de guidage Joint de guidage Figure 1 Plan en coupe et liste de pièces de la robinetterie de type SUL sans fonction antiretour (exemple)

  • Page 13: Robinetterie De Type Sul Avec Fonction Antiretour

    Vis hexagonale Joint torique Joint de guidage Joint de guidage Corps antiretour Piston antiretour Entretoise Manchon de coulissement Joint torique Ressort Figure 2 Plan en coupe et liste de pièces de la robinetterie de type SUL avec fonction antiretour (exemple)

  • Page 14: Principe De Fonctionnement De La Robinetterie De Type Sul

    Le domaine d'application du type constructif SUL s'étend sur une pression différentielle max. de 20 bar, indépendamment de la température. Dès que le flux de refoulement principal dépasse vers le bas une certaine valeur, la robinetterie ouvre la dérivation pour évacuer en permanence le débit minimal requis par la pompe, même lorsque le...
  • Page 15 Figure 3 Robinetterie SUL avec dispositif antiretour conique fermé et écoulement libre ouvert Flux de refoulement principal Figure 4 Robinetterie SUL avec dispositif antiretour conique ouvert et écoulement libre en cours de fermeture (point de commutation) Flux de refoulement principal Figure 5 Robinetterie SUL avec dispositif antiretour conique ouvert à...

  • Page 16: Consignes Générales De Fonctionnement De La Robinetterie

    Les conditions de fonctionnement prises en compte dans la construction de la vanne sont documentées dans la fiche technique jointe au bon de commande. Course de vanne en % Flux massique minimal Flux de procédé R Perte de pression P-R Flux de pompe P Figure 6 Courbe caractéristique d'une robinetterie à débit minimal de type SUL...

  • Page 17: Exigences Normales De Fonctionnement

    La différence maximale de pression entre la robinetterie SUL et le système de dérivation est de 20 bar max. En l'absence de toute exigence de fonctionnement dans les documents du bon de commande et la fiche technique, les exigences normales sont prises en considération par défaut.

  • Page 18: Marquage De La Robinetterie

    Marquage CE (si possible et exigé) Un échantillon est présenté ci-dessous: Figure 8 Exemple de plaque signalétique d'une robinetterie de type SUL Pour la livraison de pièces détachées, il faut par principe fournir le numéro de commande (numéro de série), le type et la référence de la pièce indiquée dans la liste des pièces.

  • Page 19: Montage De La Robinetterie Dans L'installation

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 19 de 39 6 Montage de la robinetterie dans l'installation 6.1 Avant le montage dans la tuyauterie, observer les consignes suivantes ! Le montage de la robinetterie doit s'effectuer lorsque la tuyauterie est à température ambiante. Les robinetteries qui fonctionnent à...
  • Page 20 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 20 de 39 Sous réserve de dispositions spéciales, prendre en considération les consignes suivantes avant le montage de la robinetterie :  La robinetterie doit être installée principalement en position verticale dans le sens d'écoulement vers le haut et directement sur la bride de sortie de la pompe.
  • Page 21 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 21 de 39 Figure 9 Exemple de représentation des possibilités de manipulation lors du montage de la robinetterie...
  • Page 22 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 22 de 39 Installation de la robinetterie : Pour le procédé Mise en place du BPV ou du disque perforé -> Tubulure rectiligne ≥ 3 x NPS Aussi près que possible du réservoir Conduite de dérivation...

  • Page 23: Montage De La Robinetterie

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 23 de 39 6.2 Montage de la robinetterie 6.2.1 Robinetterie avec brides Les surfaces d'étanchéité des brides de raccordement doivent être propres et en bon état. Les joints de bride doivent être montés au milieu et ne doivent pas réduire le volume de flux. Les brides doivent être alignées soigneusement avant d'être vissées.

  • Page 24: Démontage

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 24 de 39 8 Démontage La robinetterie doit être hors pression, vidée et à température ambiante. DANGER Observer les consignes dans la fiche ci-jointe des poids et des mesures 8.1 Robinetteries avec brides 1.

  • Page 25: Démontage Et Montage De La Robinetterie Et De L'écoulement Libre

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 25 de 39 9 Démontage et montage de la robinetterie et de l'écoulement libre 9.1 Indications générales de montage et de démontage En raison de la grande précision et des tolérances strictes, veiller à une propreté extrême et à une manipulation correcte.
  • Page 26 Avant chaque entretien, exécuter les prescriptions spéciales de sécurité ainsi que les analyses de risque pour éviter tout risque pour les personnes et l'environnement ! ATTENTION Veuillez aussi vous référer à nos vidéos d'entretien disponibles sur notre site Internet : www.schroedahl.com http://schroedahl.com/en/media-services/maintenance-movie/SUL/ INFORMATION...

  • Page 27: Démontage Et Inspection De La Robinetterie Sul

    Page 27 de 39 9.2 Démontage et inspection de la robinetterie SUL Avant le démontage, la robinetterie doit être hors pression, vidée et à température ambiante ! De même, vérifier que le tubage de l'unité de dérivation est compatible avec le niveau de haute...
  • Page 28 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 28 de 39 Figure 11 Démontage de la pièce rapportée d'écoulement libre (Pos. 10 – 13) Inspection : 1. Nettoyez toutes les pièces et assurez-vous qu’elles ne soient pas endommagées. 2.

  • Page 29: Montage De La Robinetterie Sul

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 29 de 39 9.3 Montage de la robinetterie SUL Procédure de montage : 1. Monter la robinetterie dans l'ordre inverse. 2. Avant le montage de la pièce rapportée d'écoulement libre, de la colle spéciale LOCTITE doit être posée sur la douille Vortex (pos.

  • Page 30: Couples De Serrage En Nm Des Vis Hexagonales (Pos. 26)

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 30 de 39 9.4 Couples de serrage en Nm des vis hexagonales (pos. 26) Lorsque les couples de serrage pour les vis à tiges allégées et les vis sans tête ne sont pas indiqués sur les plans en coupe fournis à...

  • Page 31: Mise En Service

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 31 de 39 10 Mise en service La mise en service de la robinetterie s'effectue conjointement avec celle de la pompe. Lorsque la pompe démarre et que la coulisse est fermée, le débit minimal prescrit s'écoule automatiquement dans la conduite principale vis la dérivation de la robinetterie.

  • Page 32: Entretien

    11 Entretien La robinetterie de type SUL a été conçue pour ne pas nécessiter d'entretien particulier. Il se limite à un nettoyage des pièces internes lors de la maintenance périodique de la pompe ou de composants de même type ainsi qu'au remplacement régulier des joints d'étanchéité, au plus tard tous les 2 ans.

  • Page 33: Contrôles Et Contrôles Périodiques

    Joints d'étanchéité/an 37 *) Remplacement neaux Glyd Tous les 2 ans Bagues de Contrôle guidage *) pour les robinetteries avec une fonction antiretour dans la dérivation Tableau 2 Intervalles de contrôle pour les composants de la robinetterie de type SUL...

  • Page 34: Causes Et Remèdes En Cas De Dysfonctionnements

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 34 de 39 13 Causes et remèdes en cas de dysfonctionnements En cas de dysfonctionnement ou de réaction imprévue au fonctionnement, vérifier que les travaux de réglage et de montage ont été...
  • Page 35 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 35 de 39 Défaut/erreur nº Causes possibles Mesures   Recouvrements de brides pas Enlever les recouvrements de 1. Pas d'écoulement enlevées brides   Tamis filtrant (collecteur Nettoyer ou remplacer le tamis d'impuretés) contaminé...
  • Page 36 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 36 de 39   Mauvais réglage du maintien en À haute pression, la pression pression dans la conduite de dans la conduite de dérivation dérivation ou pression doit être supérieure de 4 bar insuffisante ou BPV (régulateur de environ à...
  • Page 37 Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 37 de 39   Maintien en pression insuffisant Voir le point 2.5 �� ��   Mauvais couple de serrage des vis Contrôler les couples de serrage hexagonales (pos.
  • Page 38 La pression en aval est Transmettre pour contrôle au insuffisante et instable constructeur les informations sur l'arrangement des tubes dans la conduite principale et de dérivation Tableau 3 Causes et mesures correctives en cas de dysfonctionnement de la robinetterie de type SUL...

  • Page 39: Annexe

    Instructions de montage, d'entretien et d'utilisation des régulateurs de débit minimal Page 39 de 39 Annexe A.1 Formulaire de dysfonctionnement Message de dysfonctionnement / Failure Report En cas de dysfonctionnement, remplir les champs de ce formulaire et l'envoyer à Attention votre partenaire de contact Schroedahl.
