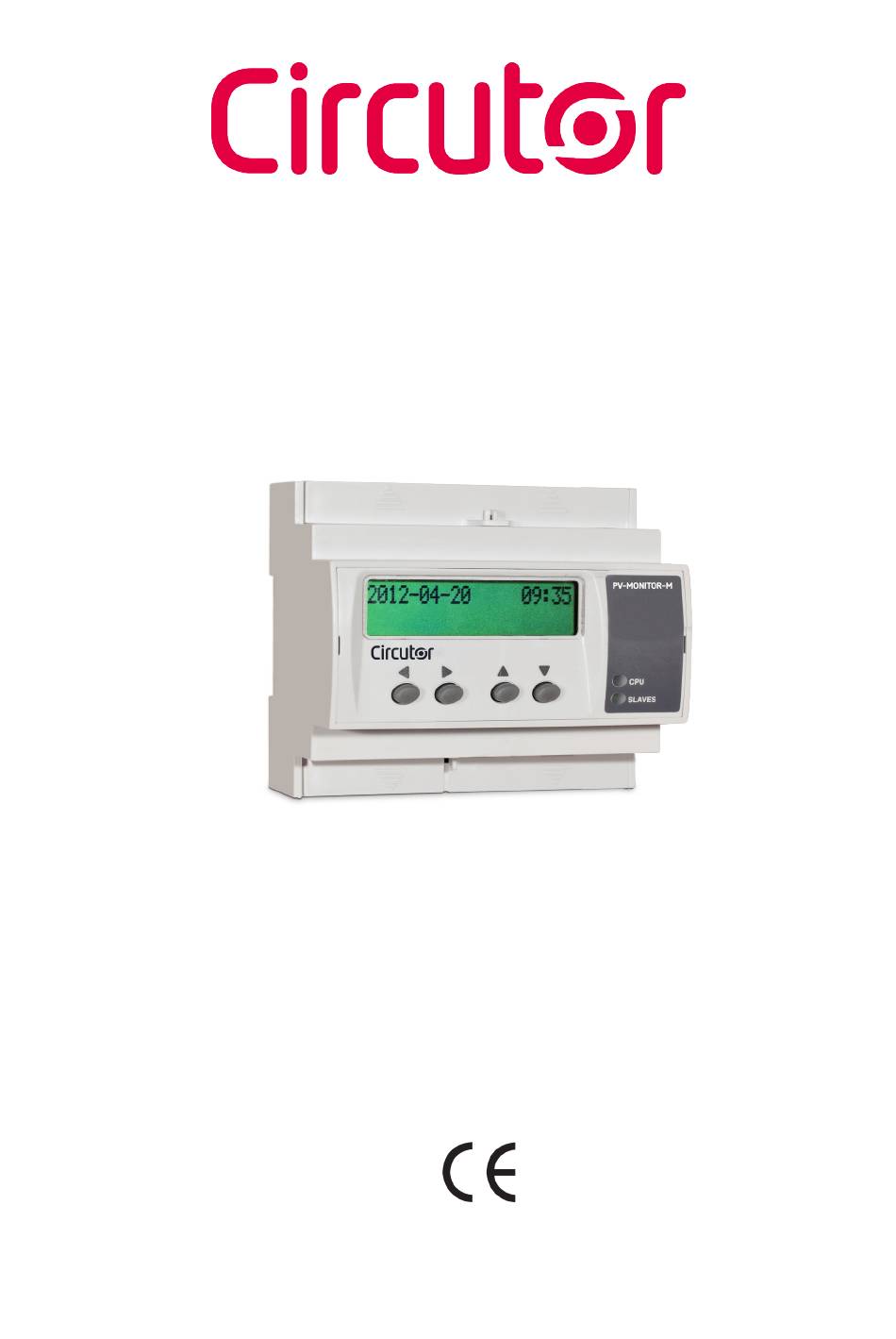

- Page 1 Datalogger pour le contrôle photovoltaïque PV-Monitor-M MANUEL D’INSTRUCTIONS (M135B01-02-19A)
- Page 2 PV-Monitor-M Manuel d’instructions...
-
Page 3: Précautions De Sécurité
CIRCUTOR, SA, se réserve le droit de modifi er les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITÉ CIRCUTOR, SA, se réserve le droit de réaliser des modifi cations, sans préavis, du dispositif ou des spécifi cations de l’équipement, exposées dans le présent manuel d’instructions. -
Page 4: Table Des Matières
5�1�- ÉTAPE 1 : INSTALLATION MATÉRIEL INFORMATIQUE ����������������������������������������������������������������������12 5�2�- ÉTAPE 2 : CONFIGURATION DU CDP-0 �����������������������������������������������������������������������������������������������13 5�3�- ÉTAPE 3 : CONFIGURATION DU PV-Monitor-M ����������������������������������������������������������������������������������13 5�4�- ÉTAPE 4 : CONFIGURATION DU ROUTEUR ����������������������������������������������������������������������������������������14 5�5�- ÉTAPE 5 : CONFIGURATION DU BUS RS-485 �������������������������������������������������������������������������������������16 5�6�- ÉTAPE 6 : CONFIGURATION DES PARAMÈTRES DE L’INSTALLATION �������������������������������������������16... -
Page 5: Historique Des Révisions
PV-Monitor-M HISTORIQUE DES RÉVISIONS Tableau 1: Historique des révisions� Date Révision Description 10/16 M135B01-02-16A Version initiale Modifications apportées aux sections suivantes: 01/17 M135B01-02-17A 6.- 6.1. - 6.1.1. - 6.1.3. - 6.1.4 - 6.2. -6.3. Modifications apportées aux sections suivantes: 12/19 M135B01-02-19A 1.- 2. -
Page 6: Vérifications À La Réception

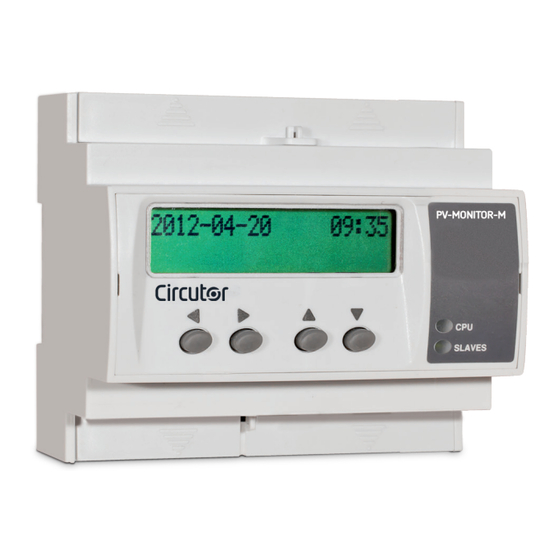

CIRCUTOR. 2�- INTRODUCTION Le PV-Monitor-M est un gestionnaire destiné à surveiller les installations photovoltaïques à autoconsommation instantanée (avec ou sans injection au réseau). Il dispose d’un datalogger et d’un serveur web avec PowerStudio Embedded et une application SCADA pour ce faire. - Page 7 PV-Monitor-M Pour réaliser correctement la gestion énergétique d’une installation, le PV-Monitor-M a besoin des dispositifs suivants : Tableau 2: Liste des équipements nécessaires pour le système PV-Monitor-M� Code Description E51001 CDP-0 Contrôleur dynamique de puissance EX0056 RT-N150 Routeur Mesureur de tension et de courant CC multicanal pour strings photovol-...
-
Page 8: Installation De L'equipement
L’installation de l’équipement PV-Monitor-M doit être réalisée par du personnel autorisé et qualifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimen- tation et débrancher la mesure. -
Page 9: 3�3�- Bornes De L'équipement
PV-Monitor-M 3.2.- INSTALLATION La conception du PV-Monitor-M a été réalisée pour son montage sur un rail DIN, en disposant ainsi des points de fixation standard pour la fixation sur le rail. Avec l’équipement connecté, les bornes, l’ouverture de capots ou l’élimination d’éléments peut donner accès aux parties dangereuses au toucher. -
Page 10: 3�4�- Schémas De Connectique
PV-Monitor-M 3.4.- SCHÉMAS DE CONNECTIQUE Figure 2: Schéma de connexions Système PV-Monitor-M� Manuel d’instructions... -
Page 11: Fonctionnement
PV-Monitor-M 4�- FONCTIONNEMENT 4.1.- INDICATEURS DEL Le PV-Monitor-M dispose de 2 DEL d’indication : SLAVES Touches Figure 3: DEL du PV-Monitor-M Tableau 4: Liste des DEL du PV-Monitor-M Papillotement : Indique que le fonctionnement de l’équipement est correct. Allumé : L’équipement ne fonctionne pas correctement. -
Page 12: Mise En Marche
PV-Monitor-M 5�- MISE EN MARCHE Les pas à suivre pour la mise en marche du PV-Monitor-M, sont : 5.1.- ÉTAPE 1 : INSTALLATION MATÉRIEL INFORMATIQUE Installer tous les équipements du système. Suivre les indications du manuel d’installation de chaque équipement et le schéma de connexions du paragraphe «3.4.- SCHÉMAS DE CONNEC-... -
Page 13: 5�2�- Étape 2 : Configuration Du Cdp-0
/ installateur. 5.3.- ÉTAPE 3 : CONFIGURATION DU PV-Monitor-M Pour configurer les paramètres de réseau du PV-Monitor-M, suivre les pas suivants : 1�- Appuyer sous une forme simultanée sur les touches ►+▲+▼pendant plus de deux se- condes. Le display avertit avec un message Note : Une fois dans le menu de configuration, si l’on n’appuie sur aucune touche pendant 30... -
Page 14: 5�4�- Étape 4 : Configuration Du Routeur
Un écran apparaît avec le mot de passe d’accès : Utilisateur : Admin, Mot de passe : laisser en blanc, Note : Vérifier que le CDP et PV-Monitor-M sont dans le même rang d’IP. 6�- Sur l’écran principal du routeur, , appuyer sur Paramètres de réseau avancé. - Page 15 PV-Monitor-M Figure 7: Écran principal du routeur� 7�- Accéder au menu Advanced et dans le paragraphe Port Forwarding rules, router le PV-Monitor-M et le CDP-0 comme indiqué sur la Figure 8 Figure 8: Écran de configuration du routeur 8�- Sauvegarder la configuration du routeur.
-
Page 16: 5�5�- Étape 5 : Configuration Du Bus Rs-485
PV-Monitor-M 5.5.- ÉTAPE 5 : CONFIGURATION DU BUS RS-485 Le modèle PV-Monitor-M communique avec le TRH16 et avec la Sonde MET-485 à travers le bus RS-485. Pour que la communication entre les équipements soit correcte, configurer : A�- TRH16 Numéro de périphérique : 2 Position du sélecteur: HI = 0, LOW=2... -
Page 17: Application Pv-Monitor-M
- Fraction solaire basse. Recevoir avis d’alarmes par courrier électronique. 6.1.- ÉCRAN PRINCIPAL sont affiché le écran principal de l’application SCADA PV-Monitor-M. Ce écran Sur la Figure 9 servent de tableau de commande pour la surveillance et le contrôle de l’installation photovol- taïque en fournissant toute l’information utile pour garantir son rendement maximal. - Page 18 PV-Monitor-M L’écran est divisé en 2 zones, Figure 10 Zone supérieure Zone centrale Figure 10: Zones de l’écran principal� Zone supérieure, où pouvoir : - Accéder à l’écran de surveillance des Strings (Voir «6�2�- ÉCRAN DE SURVEILLANCE DES STRINGS»...
-
Page 19: 6�1�1� Bilan Énergétique
PV-Monitor-M 6�1�1� BILAN ÉNERGÉTIQUE Dans le Widget Balance énergétique, les données générales de l’installation sont affichées, Figure 11� Figure 11: Widget balance énergétique� Dans la section Réseau sont affichées : La consommation de réseau instantanée, en kW. La consommation de réseau du mois en cours, en kWh. - Page 20 PV-Monitor-M Figure 12: La représentation graphique journalière des valeurs de production PV, consommation de réseau et consommation de l’édifice. Dans la section Charges sont affichées : La consommation instantanée, en kW. La consommation du mois en cours, en kWh. La représentation graphique du % de consommation de réseau instantanée y de la production PV instantanée�...
-
Page 21: 6�1�2� Fraction Solaire
PV-Monitor-M 6�1�2� FRACTION SOLAIRE La fraction solaire d’une installation photovoltaïque est la relation entre l’énergie autoconsom- mée d’origine solaire et l’énergie totale requise pour une application spécifique. Production PV (kWh) Fraction solaire = Consommations (kWh) Figure 14: Widget fraction solaire�... -
Page 22: 6�1�3� Ratio De Performance And Alarmes
Alarmes de production de générateur PV (modulation CDP) Alarmes de déséquilibre la perte de communication: PV-Monitor-M ne communique pas avec CDP / TRH-16 / Sonde MET-485. En haut du widget, lorsqu’une alarme est activée, le symbole d’alarme, , s’affiche et le... -
Page 23: 6�1�4� Indicateurs
PV-Monitor-M 6�1�4� INDICATEURS Sur le Widget Indicateurs, sont affichées : Figure 17, La production PV du mois en cours, en kWh� L’économie obtenue du mois en cours, en €� Les kg de CO équivalents� Figure 17: Widget indicateurs� 6�1�5� SENSEURS Dans le Widget Senseurs, , ils s’affichent instantanément:... -
Page 24: 6�2�- Écran De Surveillance Des Strings
PV-Monitor-M 6.2.- ÉCRAN DE SURVEILLANCE DES STRINGS L’écran de la affiche l’état des fusibles et des strings photovoltaïques, indiquant les Figure 19 valeurs de courant qui sont générées. Figure 19: Écran de surveillance des strings et des fusibles� L’état des strings et des fusibles peut être: Le string génère 40 % ou moins de le string qui génère plus de courant (Exemple... -
Page 25: Écran De Configuration
PV-Monitor-M 6.3.- ÉCRAN DE CONFIGURATION L’écran de la , est l’écran de configuration des paramètres de l’installation PV. Figure 20 Figure 20: Écran de configuration. Pour modifier une valeur, il faut se placer sur celle-ci et appuyer sur le bouton gauche de la souris. -
Page 26: Configuration Des Alarmes
6.4.- CONFIGURATION DES ALARMES Pour accéder à la configuration des alarmes et des avis d’alarmes par email, il faut accéder au site Web du PV-Monitor-M à travers le port 8082. Depuis un navigateur web, à travers l’adresse : 192�168�0�2:8082 (avec l’ordinateur connecté... -
Page 27: 6�4�1� Configuration Des Avis D'alarmes À Travers Le Courrier Électronique
Le mot de passe du compte de courrier électronique. Appuyer sur le bouton Apply pour sauvegarder la configuration. 6�4�2� CONFIGURATION DES ALARMES Par défaut, les alarmes du PV-Monitor-M sont désactivées. L’activation est réalisée à travers l’onglet Events de la Figure 22 L’onglet Events est montré... -
Page 28: Caractéristiques Techniques
PV-Monitor-M 7�- CARACTÉRISTIQUES TECHNIQUES Alimentation Tension nominale 85 ...264 V ~ / 120 ... 374 V Fréquence 47 ... 63 Hz 5 ... 8 VA Consommation maximale Catégorie de l’installation CAT III 300 V Sorties de relais Quantité Tension maximale contacts ouverts... - Page 29 PV-Monitor-M 35,5 Figure 25: Dimensions PV-Monitor-M� Normes Compatibilité électromagnétique (CEM) -- Partie 6-4: Normes génériques - Norme sur l’émission pour les environnements industriels (CEI 61000-6- UNE-EN 61000-6-4:2007 4:2006)� Compatibilité électromagnétique (CEM)� Partie 4-3: Techniques d’essai et de mesure� Essai d’immunité aux champs électromagnétiques rayonnés aus UNE-EN 61000-4-3:2007 fréquences radioélectriques (CEI 61000-4-3:2006)
-
Page 30: Maintenance Et Service Technique
Tél. : 902 449 459 (Espagne) / +34 937 452 919 (hors d’Espagne) E-mail : sat@circutor.com 9�- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie. -
Page 31: Certificat Ce
PV-Monitor-M 10�- CERTIFICAT CE Manuel d’instructions... - Page 32 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelone) Tél. : (+34) 937 452 900 - Fax : (+34) 93 745 29 14 www.circutor.com central@circutor.com...
