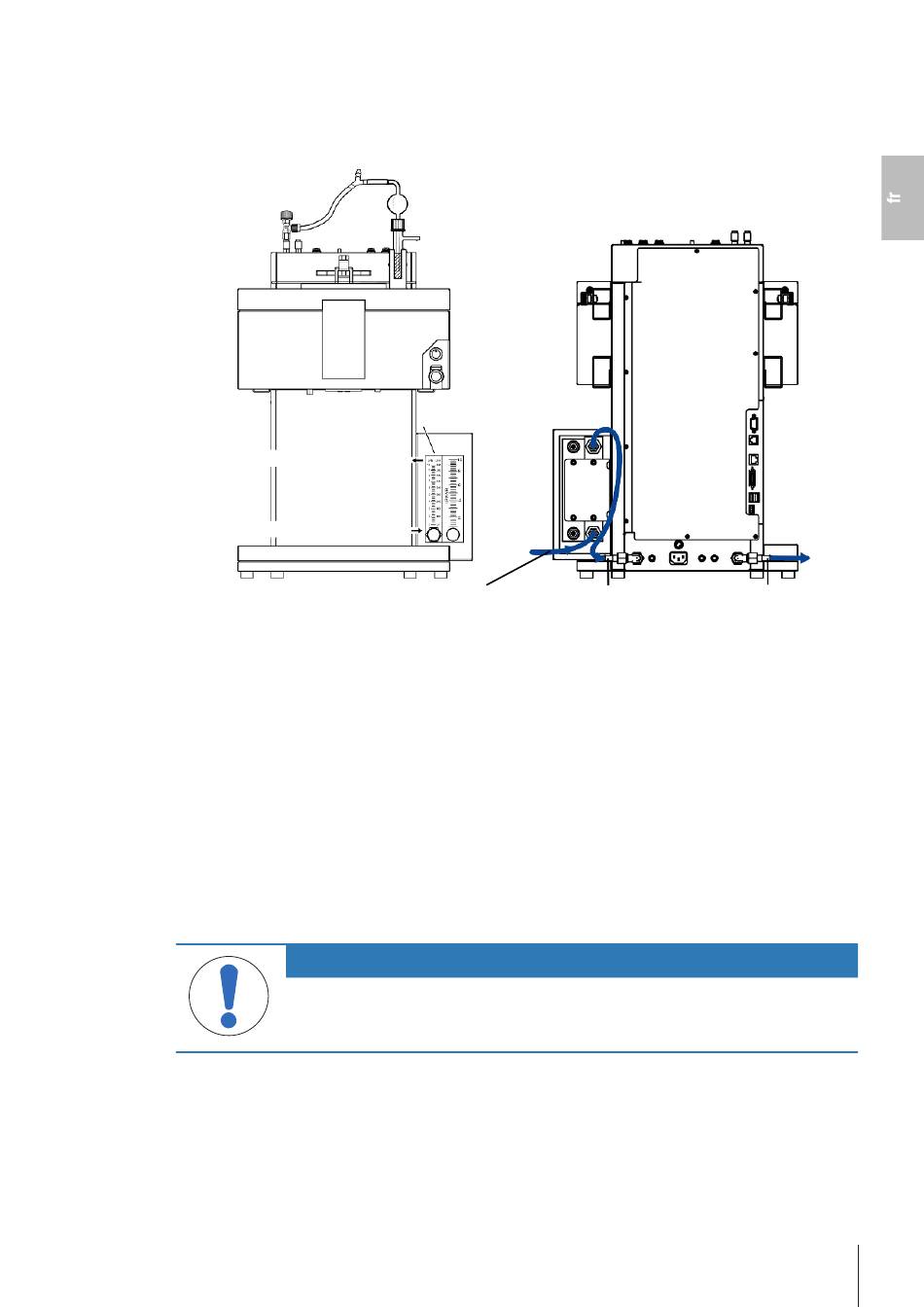

4.4 Raccordement du système de refroidissement par eau
Vous avez besoin de trois morceaux de flexible pour installer le débitmètre. Le kit en comporte deux. Vous pou-
vez découper un morceau de la longueur appropriée (il doit couvrir la connexion du débitmètre au système de
refroidissement à l'arrière de l'instrument) dans l'un des deux flexibles fournis.
Sortie du débitmètre vers :
Depuis le système de refroidissement
1 Placez l'un des morceaux de flexible industriel en PVC (51161187) sur l'entrée du système de refroidisse-
ment du débitmètre.
2 Fixez-le à l'aide d'un collier de serrage.
3 Raccordez l'autre extrémité au système de refroidissement.
4 Raccordez le morceau découpé à la sortie du système de refroidissement du débitmètre de liquide de refroi-
dissement et fixez-le à l'aide d'un collier de serrage.
5 Raccordez l'autre extrémité à la partie Cooling In de l'instrument et fixez-la à l'aide d'un collier de serrage.
6 Placez le deuxième morceau de flexible en PVC sur le raccord coudé de Cooling Out à l'arrière de l'instru-
ment.
7 Fixez-le à l'aide d'un collier de serrage.
8 Reliez l'autre extrémité au système d'évacuation des eaux usées.
4.5 Raccordement du système de refroidissement par cryostat
AVIS
Endommagement du débitmètre
Le débitmètre est conçu pour être utilisé uniquement avec de l'eau. N'utilisez aucun autre
liquide de refroidissement.
Débitmètre de liquide de
refroidissement
Cooling In
d'Optimax
Entrée pour débitmètre
depuis le système de
refroidissement
Cooling In Cooling Out
