A5. Connexions de l'alimentation et de la mesure en tension
Cette annexe donne une façon pratique de connecter la mesure en tension au RVT
lorsqu'elle est identique à la tension d'alimentation du RVT.
Description

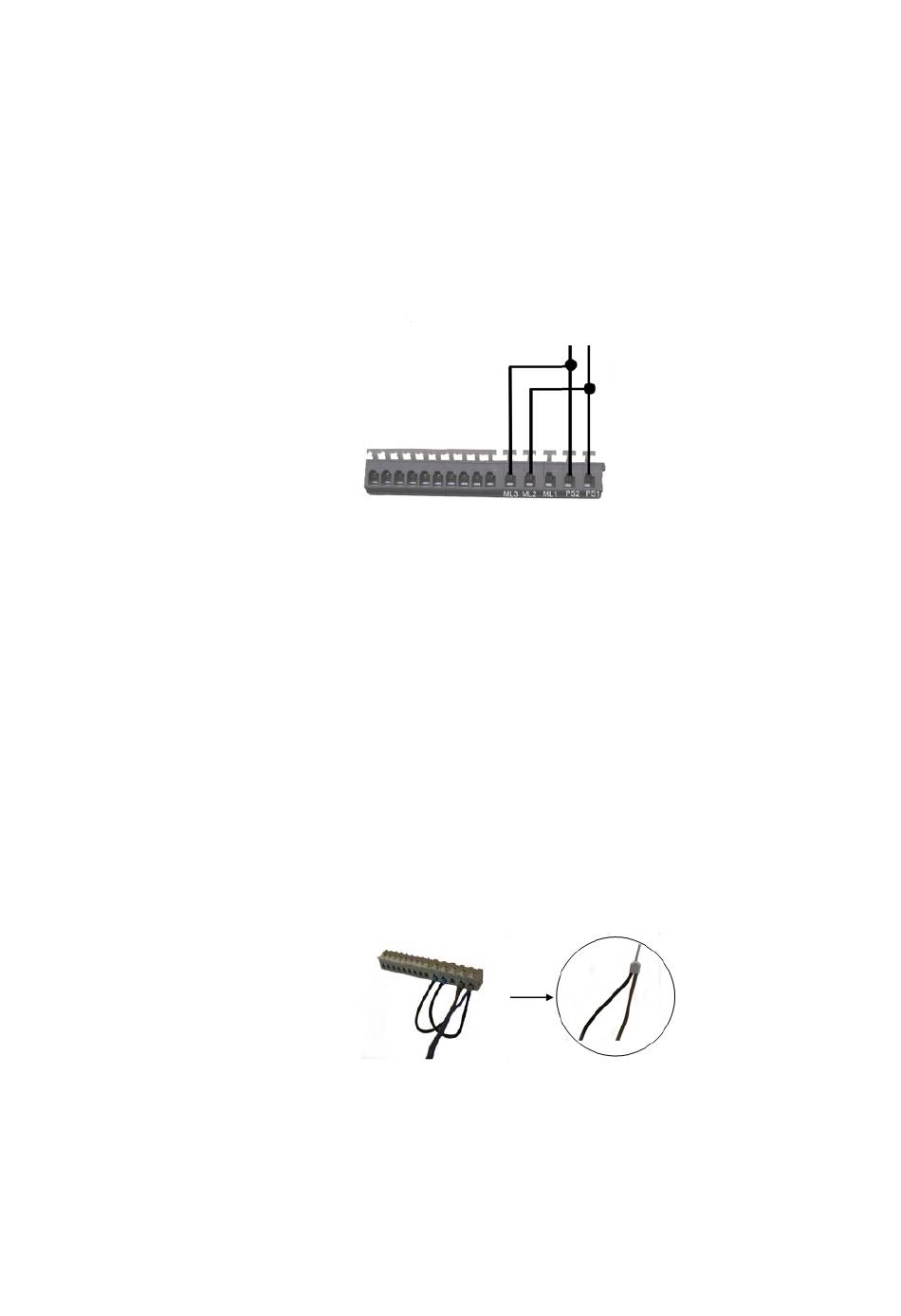

Comme indiqué sur la
Figure
57, le RVT a deux terminaux pour son alimentation en
tension et trois autres terminaux pour la mesure de la tension.
Le RVT n'utilise pas son alimentation en tension afin de réaliser la mesure de tension. La
mesure en tension est réalisée uniquement via les terminaux de la mesure en tension.
Lorsque l'alimentation en tension du RVT et la mesure de la tension ont la même source,
un pontage entre les terminaux correspondants peut être réalisé:
Alimentation en tension de 100
VAc jusqu'à 460Vac
Figure 57:Terminaux
Réalisation du pontage (proposition pratique)
Etant donné l'espace limité, il n'est pas possible d'insérer deux câbles dans un seul
terminal. En conséquence, différentes méthodes peuvent être utilisées afin de connecter
deux fils à un même terminal.
Plusieurs solutions pratiques existent pour réaliser cette connexion correctement. Une de
ces solutions est décrite sur la
Figure 58.
Sur chaque câble d'alimentation en tension, un connecteur à double entrée doit être
utilisé afin d'insérer un second câble nécessaire pour réaliser le pontage.
Les connecteurs proposés et la pince nécessaire pour les fixer sont généralement
disponibles dans le monde entier.
Veuillez noter qu'avec ces connecteurs, des câbles de même diamètre doivent être
utilisé. Deux connecteurs doivent être logiquement utilisés et le résultat est montré ci-
dessous.
Figure 58: Pontage
74 – Annexes Régulateurs de facteur de puissance RVT
