L'exemple ci-dessous montre trois mesures importantes.

4.1.5 Enregistrements

Description
La fonction "Enregistrements" permet d'enregistrer, pour chaque paramètre significatif
mesuré (voir liste ci-après) et depuis la dernière réinitialisation :
Dès qu'un seuil a été atteint (voir l'exemple ci-dessous.), le RVT commence à enregistrer
la valeur maximale (ou minimale) automatiquement ainsi que la durée totale jusqu'à ce
qu'une réinitialisation soit effectuée
Seuil
Valeurs enregistrées
La fonction enregistrement permet d'enregistrer la durée totale pendant laquelle une
valeur mesurée dépasse un seuil ainsi que la valeur maximale atteinte pour les
paramètres suivants : Vrms [V], Irms [A], P [kW], Q [kvar], S [kVA], THDV [%], THDI [%],
Q manquante [kvar], fréquence* [Hz], T1* [°C or °F] à T8* [°C or °F].
* Valeurs minimales et durée sous un seuil sont aussi enregistrées pour la mesure de la
fréquence et de la température.
32 – Mesures et programmation  Régulateurs de facteur de puissance RVT

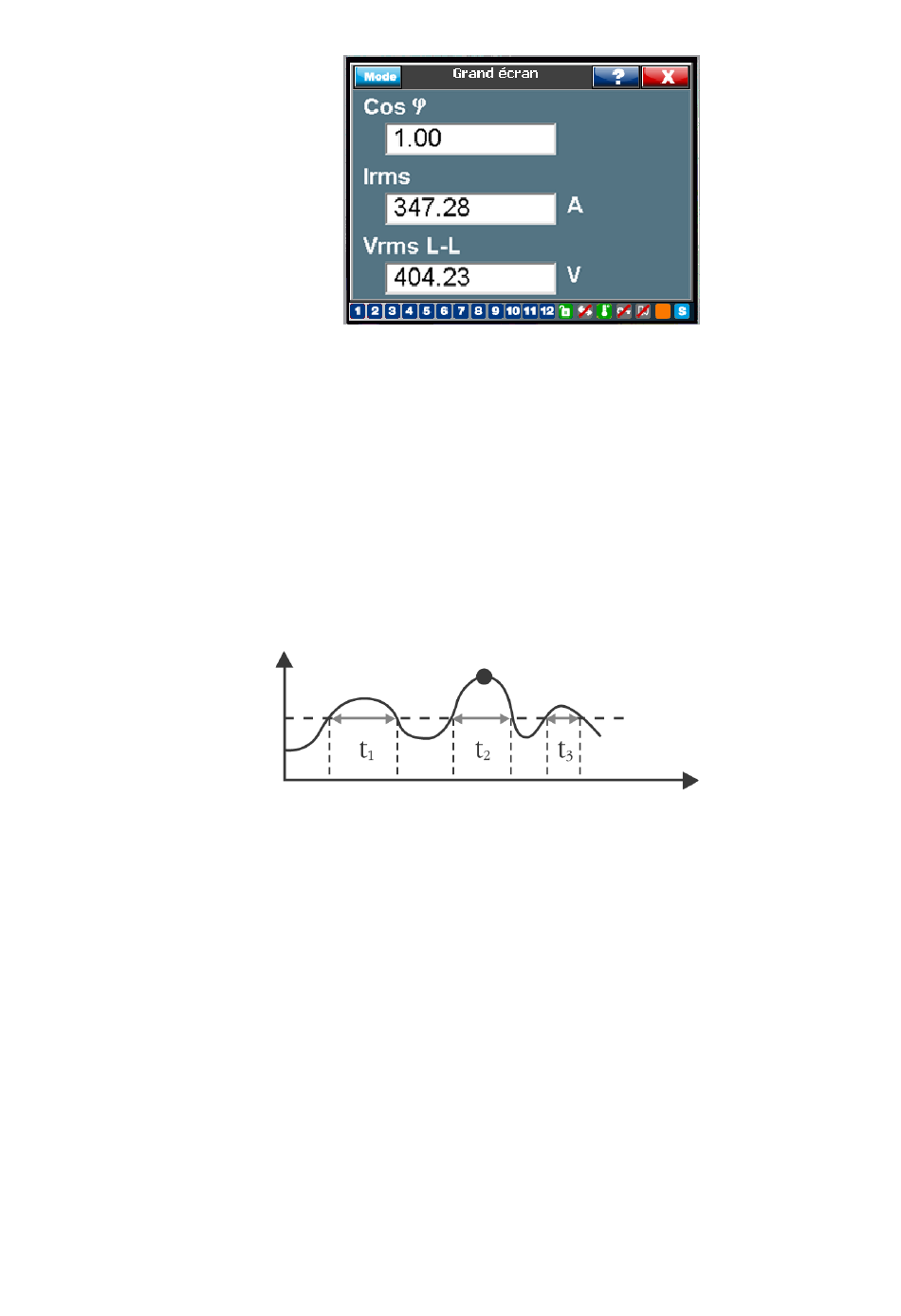

Figure 22: Trois mesures affichées dans Enregistrements
•
la valeur maximale (ou minimale)
•
la durée au-dessus (ou au-dessous) du seuil.
Durée totale = t1 + t2 + t3
Maximum enregistré
Temps
