Étape 36:
Fixation de l'assemblage d'extrémité de sortie au fort
Note: Lors de l'installation des boulons a tête
bombée, assurez-vous de vérifier que les boulons
sont du côté avec le creux incurvé, et que les contre-
écrous sont du côté avec le creux hexagonal. Gardez
les boulons desserrés jusqu'à une étape ultérieure.

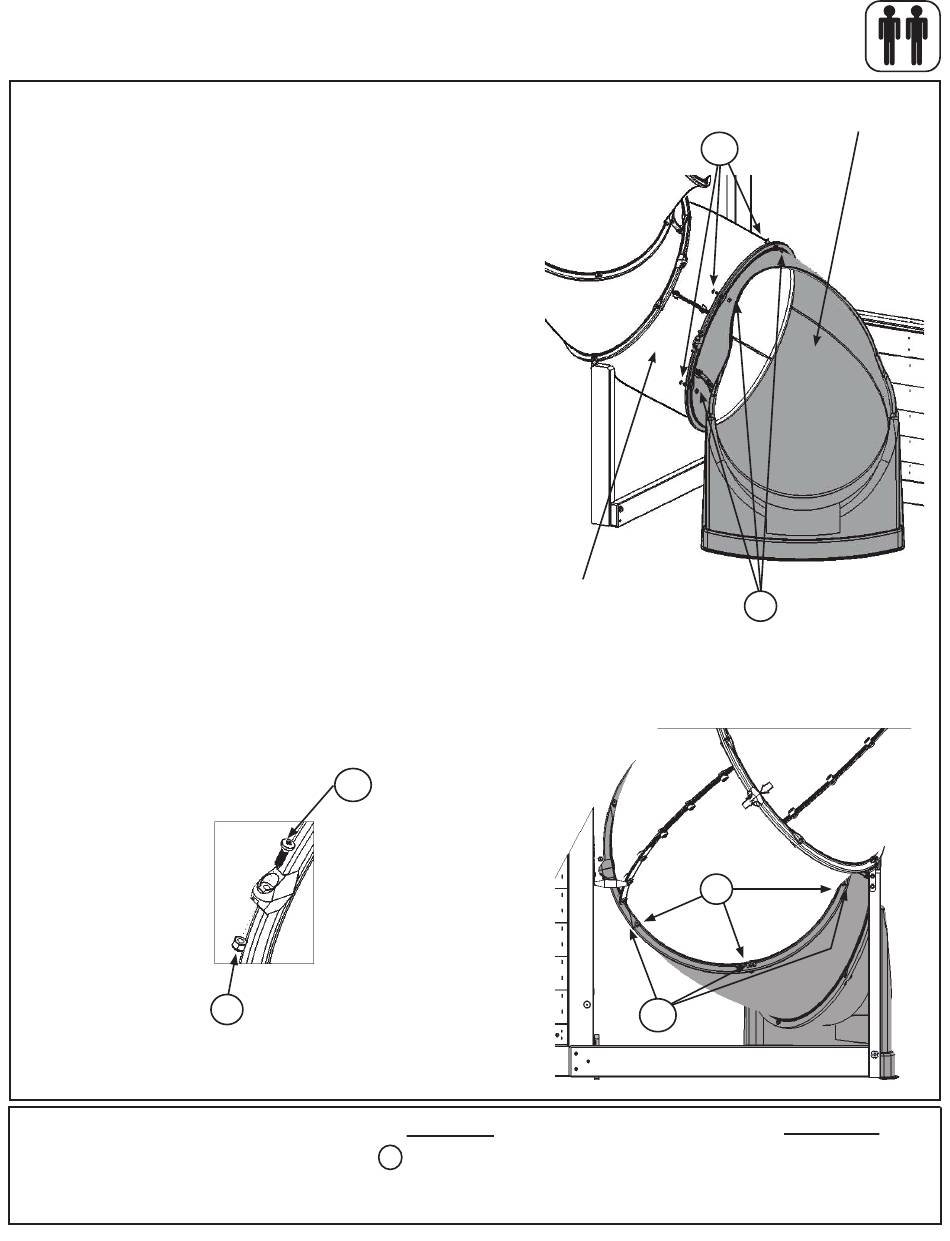

A: Placez l'assemblage de sortie sur le dernier
assemblage en coude en alignant les flèches de chaque
assemblage. Notez l'orientation du coude. (img. 36.1)
B: Placez 1 Anneau de support pour glissoire TNR2 au
haut des assemblages joints, puis faites tourner en sens
antihoraire d'un orifice 1 et fixez avec 3 Boulons a tête
bombée (PB1) (avec contre-écrou) tel qu'illustré à l'img.
36.1.
Utilisez la Clé quadrex en guise de tige de guidage
pour chaque orifice avant d'insérer le boulon.
C: Fixez 1 Anneau de support pour glissoire TNR2 au
bas des assemblages joints à l'aide de 3 Boulons a tête
bombée (PB1) (avec contre-écrou) tel qu'illustré à l'img.
36.2.
D: Connectez les 2 Anneaux de support pour glissoire
TNR2 de glissade ensemble à deux 2 endroits à l'aide de
1 Boulon a tête bombée (PB1) (avec contre-écrou) par
orifice. Assurez-vous que les joints et flèches sont alignés
puis serrez tous les boulons. (Img. 36.3).
Img. 36.3
Après que les
anneaux de serrage
soient posés aux
coudes, fixez-les
aux extrémités avec
deux Boulons a tête
bombée et contre-
écrou
PB1
LN1
8 x
PB1
Orifices boulons du haut de la glissade
Assemblage
en coude
Img. 36.2
Orifices de boulon –
Glissade du bas
Quincaillerie
Boulon a tête bombée (contre-écrou)
71
Img. 36.1
PB1
LN1
LN1
PB1
Autres pièces
2 x Anneau de support pour glissoire TNR2
Assemblage
de coude de
sortie
