Étape 1: Préparation mur avant et arrière
Partie 1
Il est important d'assembler le cadre sur une surface plane et lisse.
A: Placez le Montant d'extrémité (2771) et Montant d'extrémité gauche (2770) côte-à-côte avec les sillons face
vers le haut et l'intérieur. Mettez Montant d'extrémité gauche (2770) du côté droit. Placez le Support croisé de
panneau (2775) dans les sillons supérieurs, Support de panneau de plancher (2772) dans les sillons centraux et
le Cadre de panneau BT (2769) dans les sillons inférieurs. (img. 1.1).
B: Assurez-vous que l'assemblage est d'équerre puis fixez-le à l'aide de 4 Vis à bois (S30) par planche. (img.
1.1)
C: Posez 3 Écrous en T (TN1) dans le Support croisé de panneau (2775) et Support de panneau de plancher
(2772) et 2 dans le Cadre BT de panneau (2769). (img. 1.1 et 1.2)

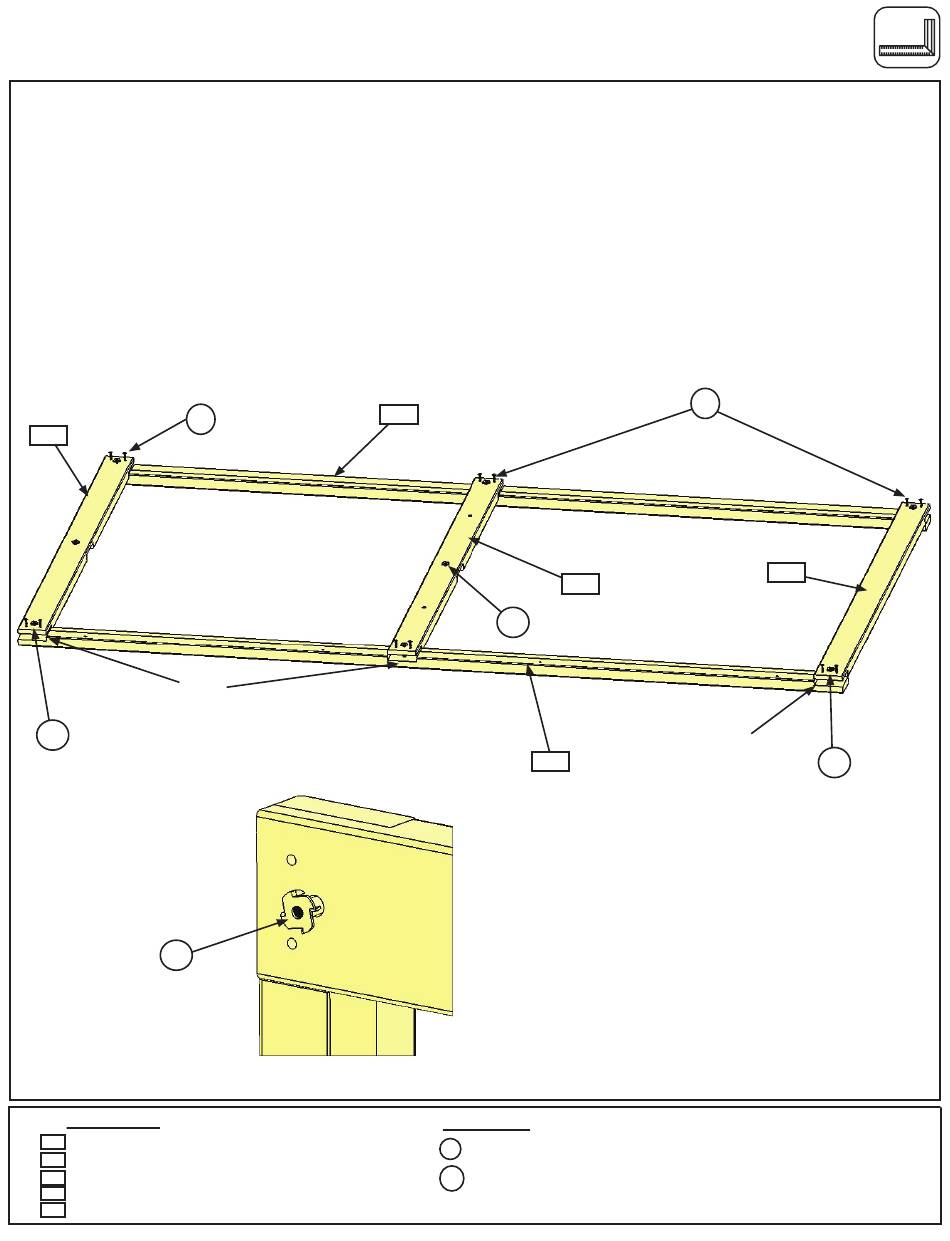

Img. 1.1
2775
Haut
Aligné
TN1
x 3
Img. 1.2
TN1
Pièce de bois
2 x
Montant d'extrémité
2771
2 x
Montant d'extrémité gauche
2770
2 x
Support croisé de panneau
2775
2 x
Support de panneau de plancher
2772
2 x
Cadre de panneau BT
2769
S30
x 4
2770
TN1
x 3
2771
Quincaillerie
24 x
Vis à bois
S30
16 x
Écrou en T
TN1
16
S30
x 4 par
planche
2772
Aligné
2769
Bas
TN1
x 2
