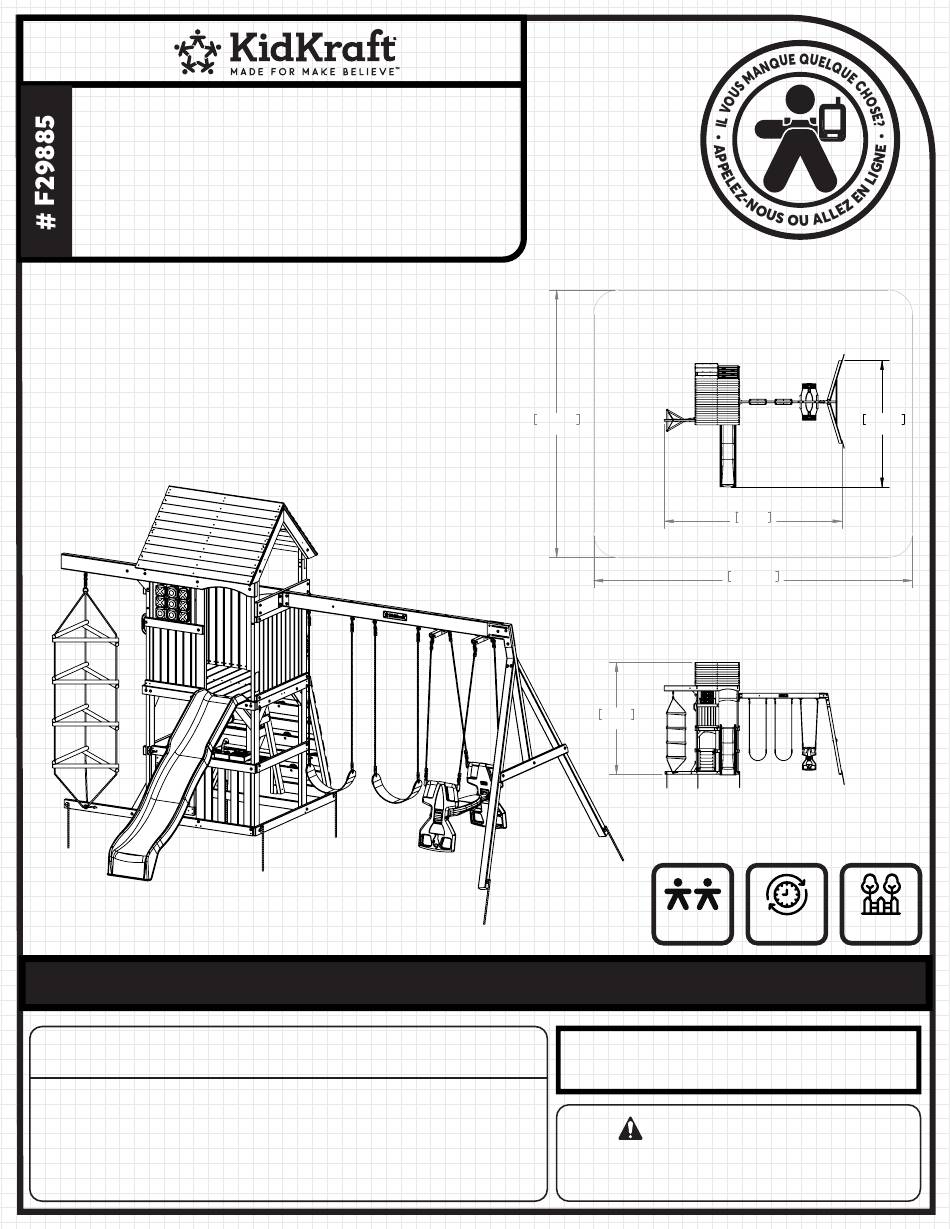

ENSEMBLE
BALANÇOIRE
SUMMERSIDE
ZONE DE SÉCURITÉ SANS OBSTACLE - zone de 27' 1-11/16" L x 22' 9-5/16" D x 16' 1-5/16" H (8.27 x 6.94 x 4.91 m)
nécessitant un revêtement protecteur. Voir page 4.
HAUTEUR MAXIMALE DE CHUTE VERTICALE - 6' 2-3/16" (1.9 m).
CAPACITÉ - 9 utilisateurs au maximum, 3 à 10 ans ; limite de poids fixée à 110 lb (50 kg) par enfant.
RÉSERVÉ À UN USAGE FAMILIAL. N'est pas destiné aux espaces publics tels que les résidences à logements multiples,
écoles, églises, crèches, garderies ou parcs.
NOTICE DE MONTAGE ET D'UTILISATION
POUR LE REMPLACEMENT 24/7 DES PIÈCES EN LIGNE
parts.kidkraft.com
Backyard Kids, LLC DBA KidKraft
317 S. Main St.
Ann Arbor, MI 48104
customerservice@kidkraft.com
1.800.933.0771
972.385.0100
22'9 5/16"
6.94
9'4 5/8"
2.86
DEUX PERSONNES
REQUISES POUR
LE MONTAGE
9409885F
AVERTISSEMENT
Pour réduire le risque de blessure grave ou de décès, vous devez
lire et suivre toutes ces instructions. Conservez et référez-vous à
ces instructions fréquemment, et remettez-les à tout futur
propriétaire de cette structure
10'7 1/4"
3.23
14'11"
4.54
27'1 11/16"
8.27
ATTENTION. UNIQUEMENT
TEMPS DE MONTAGE
POUR USAGE EXTÉRIEUR
12 à 16 HEURES
ET PRIVÉ
Rev 04/28/2025
