Étape 30:
Fixation de l'assemblage en coude à l'assemblage de bride
Partie 2
Note: Lors de l'installation des boulons a tête bombée, assurez-vous
de vérifier que les boulons sont du côté avec le creux incurvé, et que
les contre-écrous sont du côté avec le creux hexagonal. Gardez les
boulons desserrés jusqu'à une étape ultérieure.

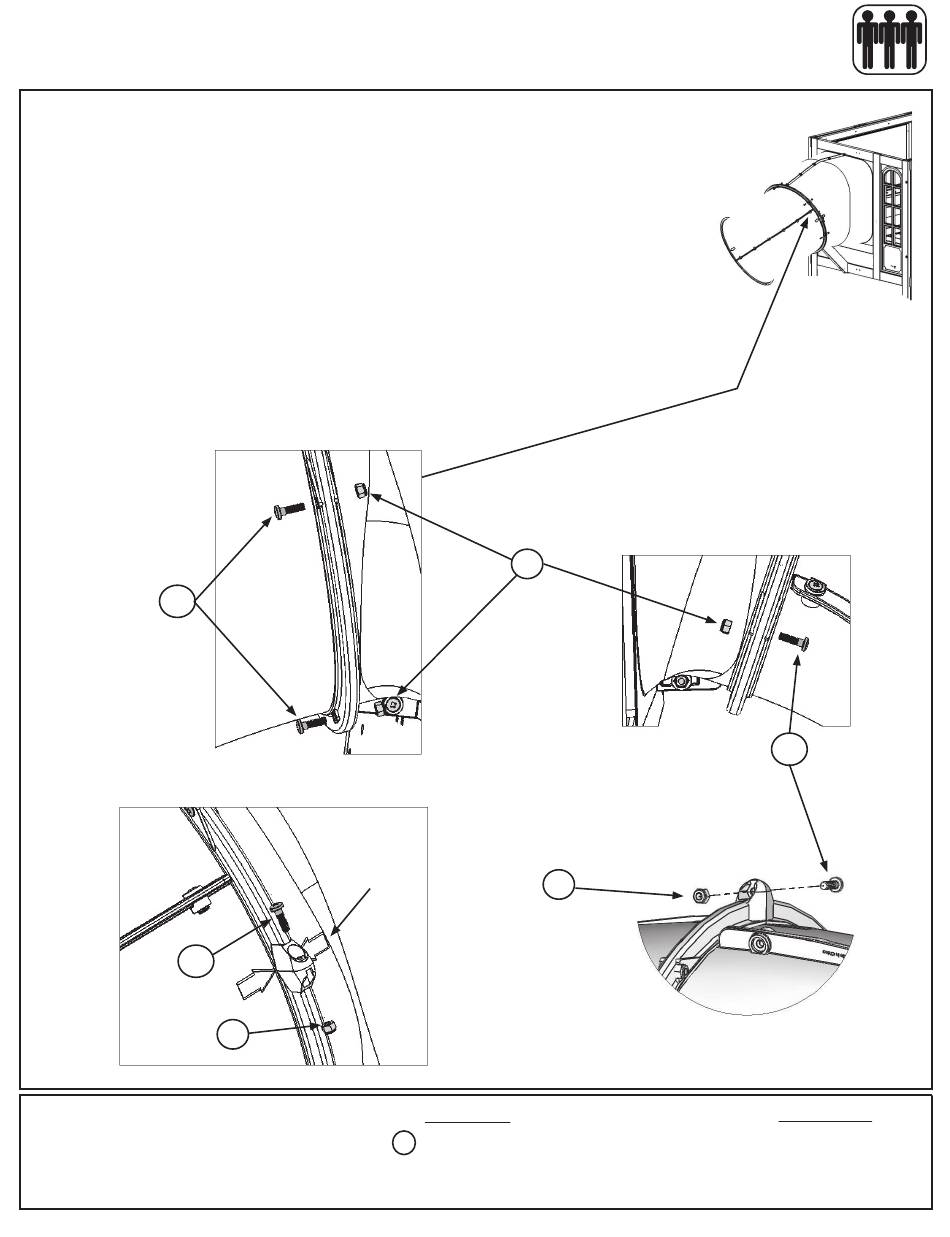

C: Fixez 1 Anneau de support pour glissoire TNR2 au bas des
assemblages joints à l'aide de 2 Boulons a tête bombée (PB1) (avec
contre-écrou) d'un côté et 1 Boulon a tête bombée (PB1) (avec contre-
écrou) de l'autre côté, en vous assurant que les flèches correspondent avec
l'extrémité de l'anneau de serrage (où se trouvera un joint) tel qu'illustré à
l'img.30.5, 30.6 et 30.7.
D: Reliez les deux Anneaux de support pour glissoire TNR2 ensemble à
deux endroits à l'aide de 1 Boulon a tête bombée (PB1) (avec contre-écrou)
par orifice. Assurez-vous que les joints et les flèches sontalignés puis serrez
tous les boulons. (img. 30.8 et 30.9).
Img. 30.6
PB1
Img. 30.8
PB1
Assurezvous
que les
flèches sont
alignées
LN1
5 x
PB1
LN1
Orifices de boulons de
glissade du bas
LN1
Après que les anneaux
soient posés aux
coudes, fixez-les À
l'extrémité avec deux
boulons a tête bombée
et contre-écrou
Quincaillerie
Boulon a tête bombée (contre-écrou)
64
Img. 30.5
Img. 30.7
(Côté non illustré)
DO NOT USE
USE IMAGE
PB1
Img. 30.9
DO NOT USE
USE IMAGE
DO NOT USE
USE IMAGE
Autres pièces
1 x Anneau de support pour glissoire TNR2
