Étape 15: Fixation de l'assemblage de mur d'escalade au fort
Partie 1

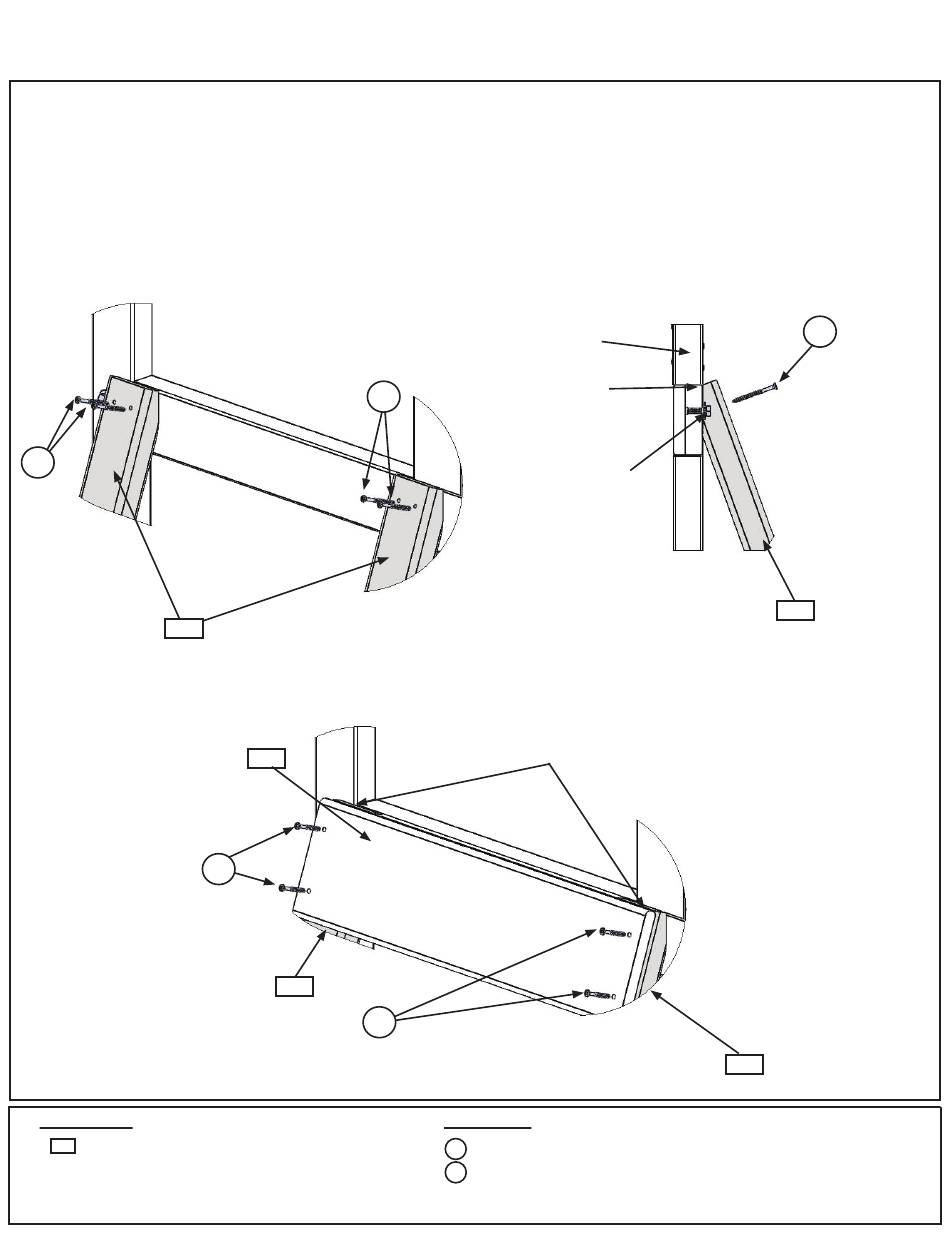

A: Placez l'assemblage de mur d'escalade centré dans l'ouverture du mur arrière tel qu'illustré dans le Guide du
fort EPIC, et bien aligné tel qu'illustré ci-dessous. Posez les Rail d'escalades (2776) au mur arrière à l'aide de 4
Vis à bois (S11). (img. 15.1 et 15.2)
B: Posez le 1 Planche d'accès (2779) au haut de l'assemblage de mur d'escalade, aligné avec le haut des Rail
d'escalades (2776) à l'aide de 4 Vis à bois (S2). (img. 15.3)
Note: Assurez-vous que les Rail d'escalades (2776) ne couvrent pas le boulon de tête, déplacez
l'assemblage de façon à ce qu'il soit bien aligné contre le boulon de tête. (img. 15.1 et 15.2)
S11
2776
Pièce de bois
1 x
Planche d'accès
2779
Img. 15.1
S11
Img. 15.3
2779
S2
2776
S2
Panneau
Aligné
Boulon
de tête
Aligné
Quincaillerie
4 x
Vis à bois
S2
4 x
Vis à bois
S11
41
Img. 15.2
S11
2776
2776
