KidKraft FOREST RIDGE Instructions D'installation Et D'utilisation page 55

Étape 24: Fixation de l'assemblage de toit au fort
Partie 2
C : Placez une Armature de toit (9450) de façon à ce que l'extrémité coudée soit alignée contre la Traverse de
toit C (2761) et que l'autre extrémité soit à plat contre le Dessus de balançoire (2630), centrée entre les boulons
hexagonaux. Fixez à l'aide de 4 Vis à bois (S11) #8 x 2", en veillant à ce que les 2 vis les plus hautes soient
installées conformément à l'angle décrit sur la figure 24.2.
D : Répétez l'étape C pour installer une Armature de toit (9450) sur la Traverse de toit C (2761) et sur le
Panneau cadre BT (2769) du côté opposé du toit.

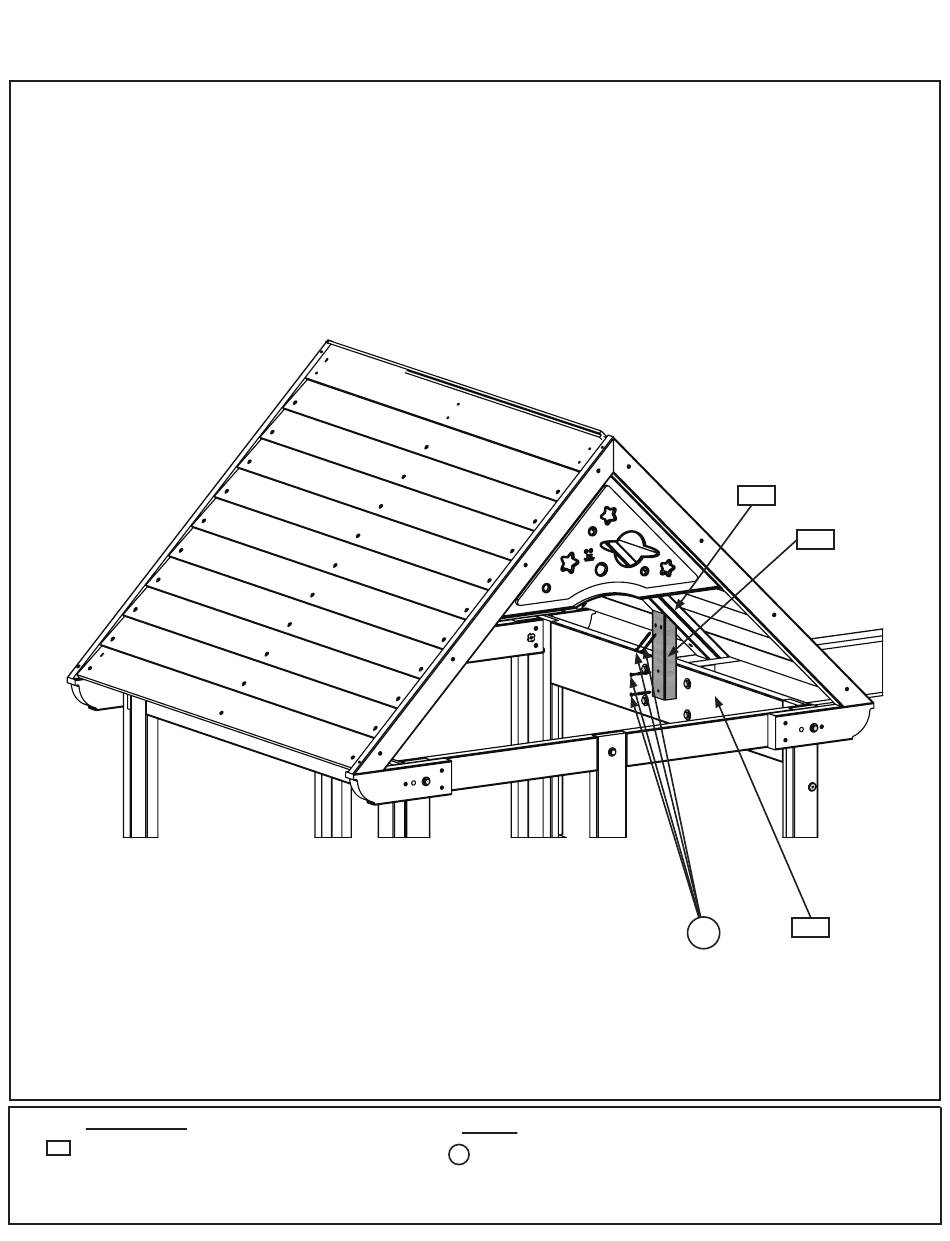

Figure 24.2
Pièces en bois
2 x Armature de toit 1-1/4 x 2 x 7-9/16"
9450
Visserie
8 x Vis à bois #8 x 2"
S11
55
2761
9450
2630
S11
