Indicateurs de
fonctionnement
Module
d'entrées/sorties
= 1A
I
n
I = 1A
n
f
n = 50Hz I =
0,2A
n
U =
60Hz 100V
n
SPAA 341 C
80...265 V ~ –
18...80 V –
OPERATION INDICATORS
U1 U2
SPCJ 4D28 SPCS 2D26
0 0
1 > 1 >
I U
Start
0b
2 > 2 >
I U
Trip
0b
3 >> 3 >
I I
Start Start
01
>> >
4 I U
Trip
01
>>> >
5 4
I I
Start Trip
01
6 >>> >
I U
Trip
01
7 > 5 >
I I
Start Start
0 02
8 > >
I U
Trip
0 02
>> >
9 I 6 I
Start Trip
0 02
>> >
0
I U
Trip
0 02
∆
11 > A
I
Trip CBFP
A
CBFP
RS 614

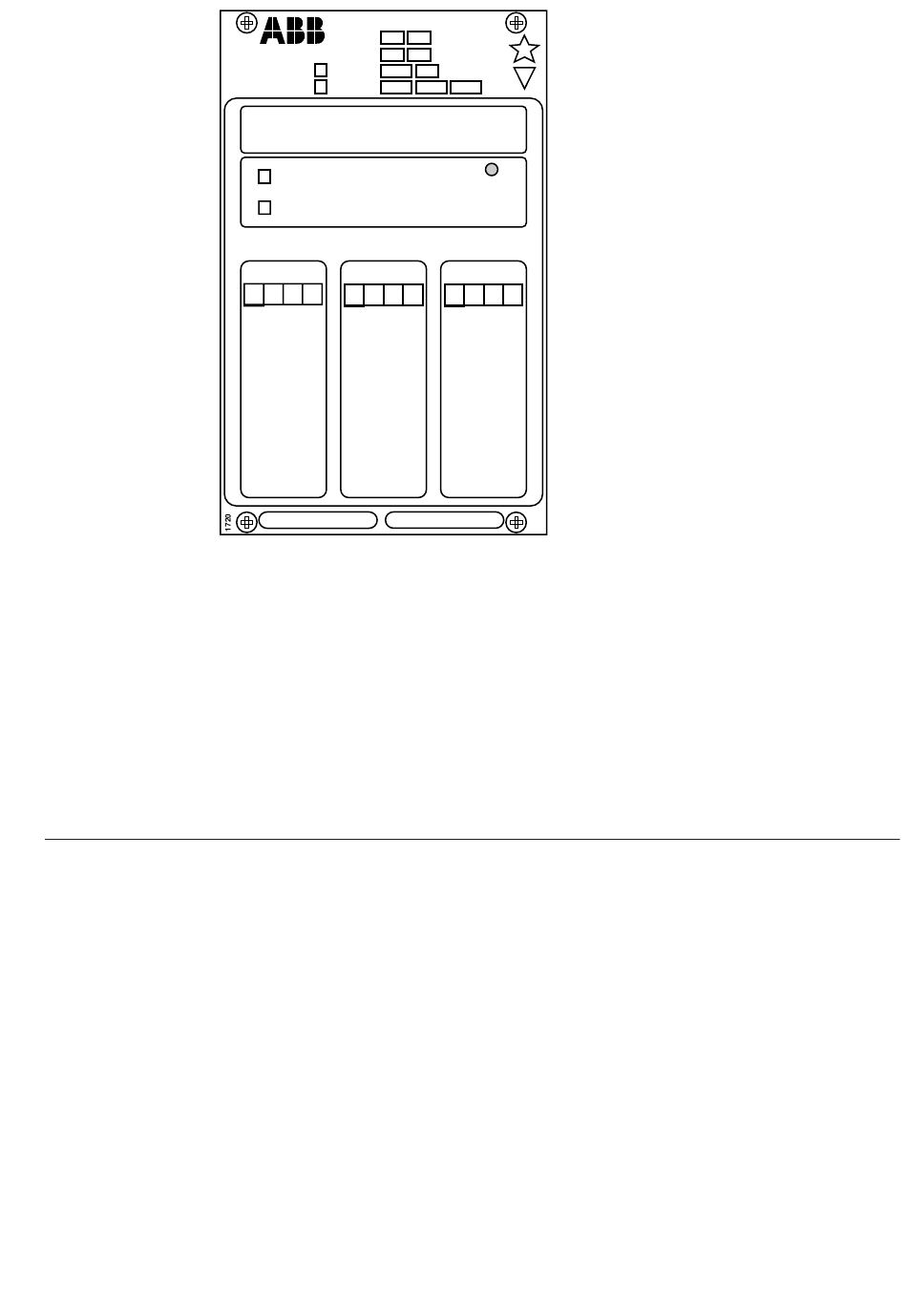

Fig. 5. Face avant du relais de protection de ligne
SPAA 341 C.
1. LA DEL verte U sur le panneau du système
aux
est allumée lorsque l'unité d'alimentation
fonctionne.
2. Les valeurs mesurées, les réglages et les don-
nées de démarrage et de déclenchement sont
indiquées sur les écrans des modules de relais.
Le démarrage et le déclenchement sont indi-
qués par un code de fonctionnement rouge à
la gauche de l'écran. Les codes de fonctionne-
Le module E/S du relais de protection de ligne
SPAA 341 C est installé dans la partie arrière du
relais, dans le même sens que la carte PC mère.
Le module peut être retiré après avoir retiré les
vis de fixation et déconnecté le conducteur de
terre de protection du couvercle et le câble plat
connecté à la carte PC mère.
Le module E/S contient les relais de sortie (8 pcs
+ IRF), les circuits de commande des relais, les
circuits électroniques des 5 entrées de com-
mande externe et le connecteur D nécessaire
pour les communications série. Les signaux d'E/
S du module d'entrée E/S sont liés à la carte mère
sur un câble plat. Les emplacements U1 et U2
du module de relais sont identiques. L'emplace-
ment U3 est destiné au module de réenclenche-
ment automatique. Les signaux de sortie SS1 à
5A ( ) I
2
5A ( I )
0B
I
1A ( )
0 5
110V 120V ( U )
0
U
aux
U3
SPCT 5D54
0
1
Start Shot 1 due
2
Trip Shot 2 due
3
/ Shot 3 due
4
Start Shot 4 due
5
/
Shot 5 due
6
Trip Final trip
7 t
/
d
8 t
Start
r
A
/
CBFAIL
Trip
Ser.No.
ment sont expliqués dans les manuels des
modules de relais de protection séparés et sur
le panneau système du relais de protection de
ligne.
Les indications de démarrage peuvent être
programmées même si l'étage revient à l'état
initial. Normalement, les chiffres indiquant
le démarrage sont automatiquement remis à
l'état initial tandis que les codes de déclenche-
ment doivent être réarmés en appuyant sur le
bouton-poussoir RESET (Réarmement).
L'indicateur de déclenchement dans la partie
inférieure de la face avant peut être défini
pour indiquer le démarrage et le déclenche-
ment. Les signaux BS1, BS2 et RRES peuvent
être configurés pour réarmer automatique les
indicateurs de déclenchement. Le signal de
fermeture du module de relais à réenclenche-
ment automatique est lié à l'entrée RRES qui
peut être utilisée pour réarmer les indicateurs
de fonctionnement après une séquence de
réenclenchement automatique réussie. Un
indicateur de fonctionnement non réarmé
n'affecte pas le fonctionnement du module
de relais.
3. Les valeurs mesurées et les réglages présentés
à l'écran sont identifiés par des DEL jaunes
sur la face avant.
4. Un défaut permanent détecté par le système
d'auto-supervision est indiqué par l'indica-
teur IRF du module de relais concerné. Le
code de défaut apparaissant à l'écran lors-
qu'un défaut intervient doit être consigné
pour faciliter la maintenance et la réparation.
Les indicateurs de fonctionnement sont décrits
en détail dans les manuels de modules de relais
indépendants.
SS4, TS1 à TS3 et CBCS commandent un relais
de sortie ayant la même désignation. Le fonc-
tionnement des étages n'est pas fixé à un relais de
sortie particulier, mais peut être programmé
pour les relais de sortie désirés. Il convient
toutefois de noter que les relais de sortie TS1,
TS2, TS3 et CBCS peuvent être utilisés pour la
commande du disjoncteur. La configuration des
combinateurs est décrite en détail dans les ma-
nuels du module de relais.
Le fonctionnement des entrées de commande
externes est déterminé par le réglage des combi-
nateurs de configuration des modules de relais.
Les entrées de commande peuvent être utilisées
pour bloquer un ou plusieurs étages de protec-
tion, pour réarmer les relais de sortie verrouillés,
pour sélectionner les réglages secondaires etc.
11
