Exemple 2.1.
Protection de
surintensité de
défaut à la terre
d'une ligne sortante
dans un réseau
neutre isolé.
24
A
N
dn
da
U6

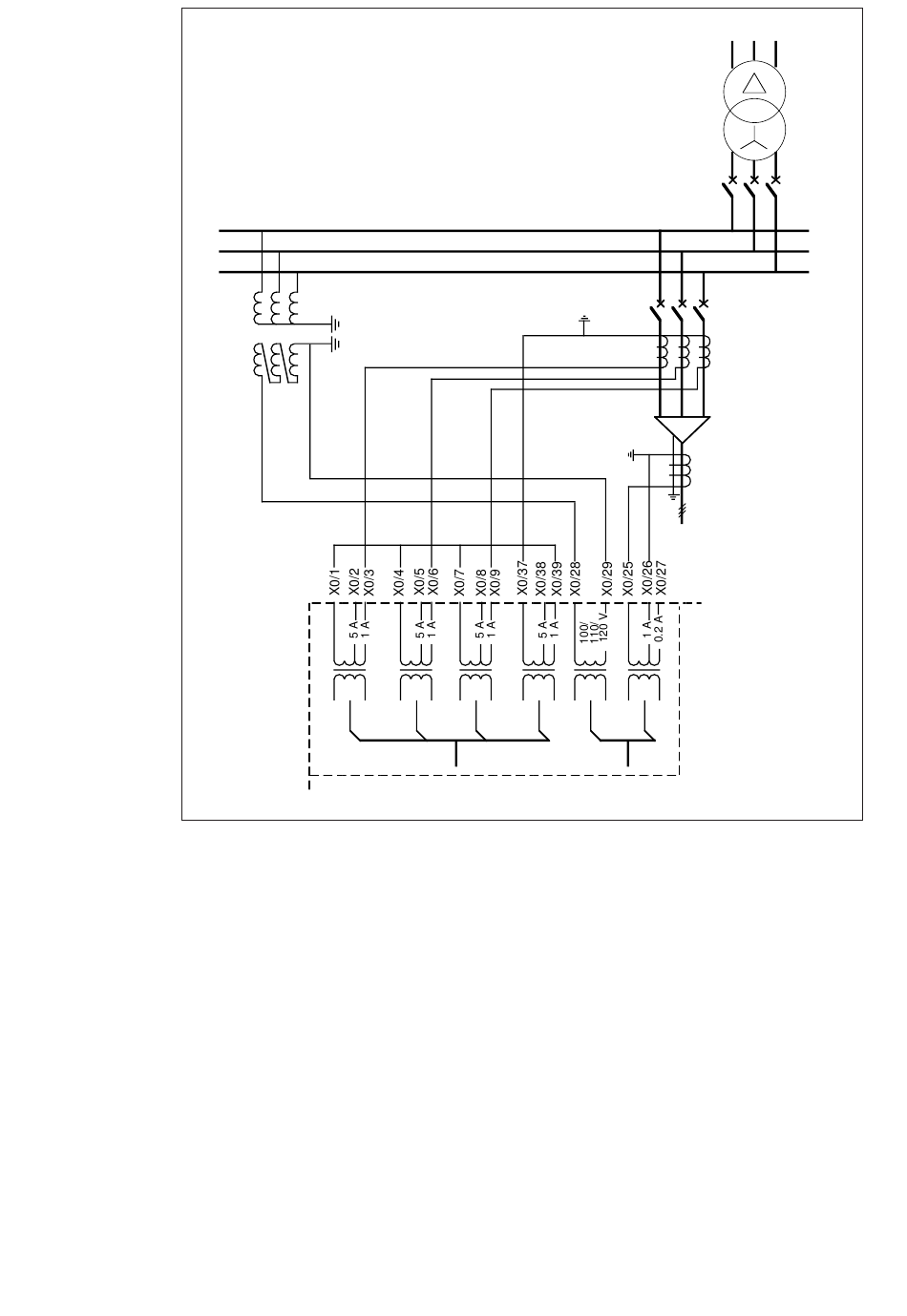

Fig. 10. Relais de protection de ligne SPAA 341 C protégeant une ligne sortante dans un réseau
neutre isolé.
La protection de la ligne sortante dans le réseau
neutre isolé illustrée en Fig. 10 est essentielle-
ment mise en œuvre de la même manière que le
réseau mis à la terre de manière résonnante
décrit en exemple 1.1.
I I I
L1
L2 L3
S1 P1
S_
P2
I U I
0B 0 0
L'angle de base de la protection de terre direc-
tionnelle est réglé à –90°. La tension nominale
de l'entrée d'excitation est de 1 A.
La même organisation de blocage entre les ni-
veaux de protection que dans l'exemple 1.1.
peut être utilisée.
L1
L2
L3
