Emplacement du débouché et informations relatives aux conduits d'évacuation
A. Conception des débouchés des conduits
d'évacuation
La cheminée doit se terminer par un
abat-vent pour empêcher la pénétration
de la neige et/ou de la pluie.
Voir figure 4.8 à la page 13 pour obtenir
des informations sur l'extension de la
prise d'air réglable en acier inoxydable
de Harman®.
Le registre doit être scellé avec une
plaque en acier. Il est recommandé de
recouvrir cette plaque avec de la laine
isolante Kaowool, de la laine minérale
ou autre matériau équivalent non
combustible conçu pour éviter la
condensation. L'isolant utilisé seul ne
suffit pas pour sceller l'ouverture du
registre.

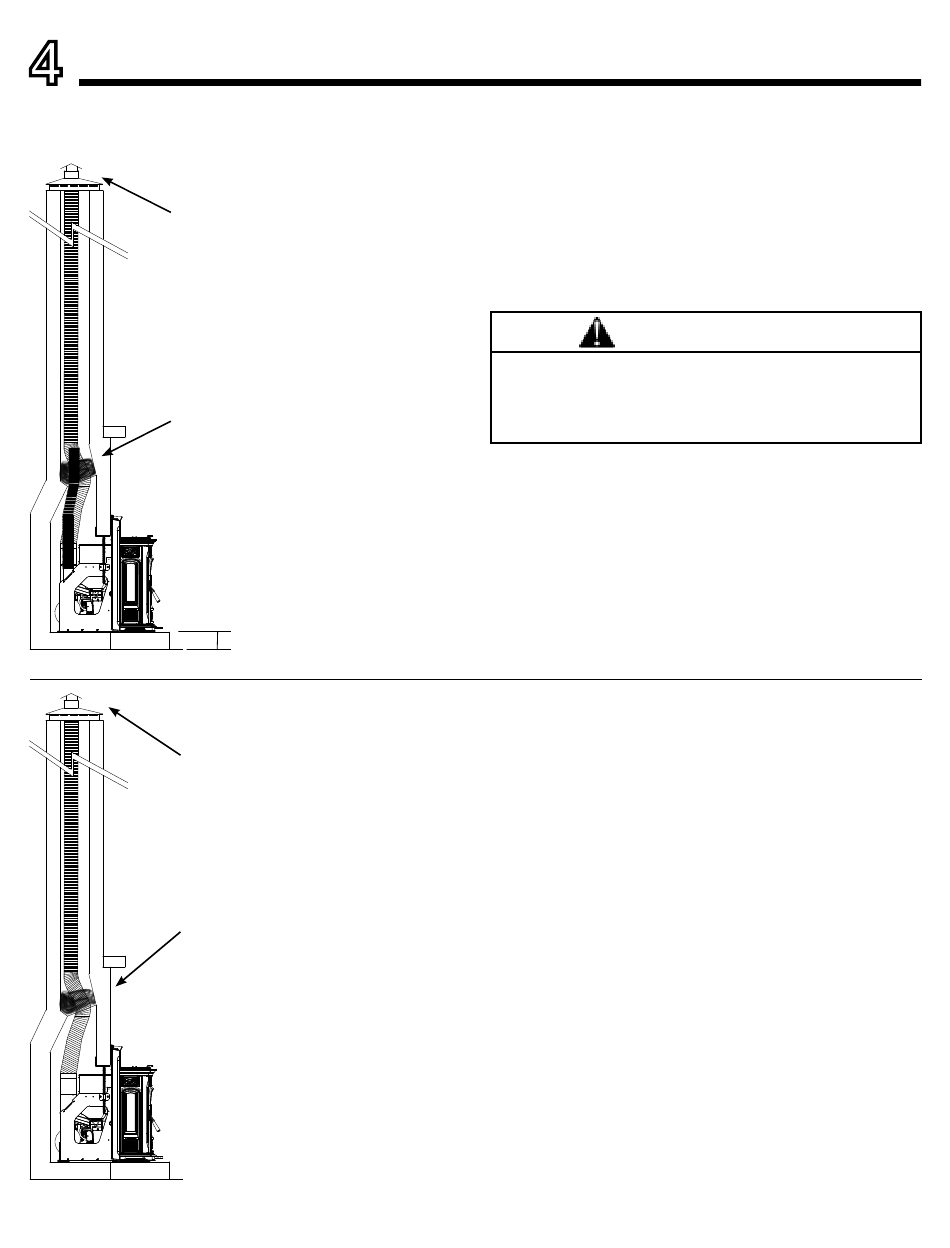

figure 4.1
La cheminée doit se terminer par un
abat-vent pour empêcher la pénétration
de la neige et/ou de la pluie.
Le registre doit être scellé avec une
plaque en acier. Il est recommandé de
recouvrir cette plaque avec de la laine
isolante Kaowool, de la laine minérale
ou autre matériau équivalent non
combustible conçu pour éviter la
condensation. L'isolant utilisé seul ne
suffit pas pour sceller l'ouverture du
registre.
figure 4.2
9
Hauteur de l'âtre existant
Harman® • Manuel d'installation Accentra 52i_FR8 • 2013 -___ • 05/14
Nº 1 – Installation dans un foyer existant
Cette méthode assure une ventilation optimale en puisant 100 %
de l'air à l'extérieur. Cette méthode permet également de garantir
un tirage naturel en cas de panne de courant.
Un conduit de fumée flexible en acier inoxydable de 102 mm (4") et
un conduit de prise d'air flexible en aluminium ou acier inoxydable
de 76 mm (3") sont nécessaires.
aVertISSeMent
Le raCCorD DU ConDUIt De FUMée ne DoIt PaS
TRAVERSER UN ESPACE
GRENIER, DES COMBLES, UN PLACARD, UN PLANCHER
OU UN PLAfOND.
Nº 2 – Installation dans un foyer existant
Cette méthode permet une excellente évacuation de la fumée en
conditions normales. Cette méthode permet également de garantir
un tirage naturel en cas de panne de courant.
Un chapeau doit également être installé sur la cheminée pour la
protéger de la pluie.
L'air comburant provient de l'habitation et pénètre dans le système
d'alimentation entourant l'aile et les espaces du corps de poêle.
DISSIMULÉ TEL QU'UN
