USRobotics ADSL 4-Port Router Guide D'installation Rapide page 34

Router mit der Telefonbuchse verbindet, sofern der Filter nicht mit einer entsprechenden
Buchse für den Router und das Telefon ausgestattet ist.
2. Schritt: Anschließen der Kabel
Verwenden Sie das im Lieferumfang enthaltene Ethernet-Kabel, um den Router mit dem

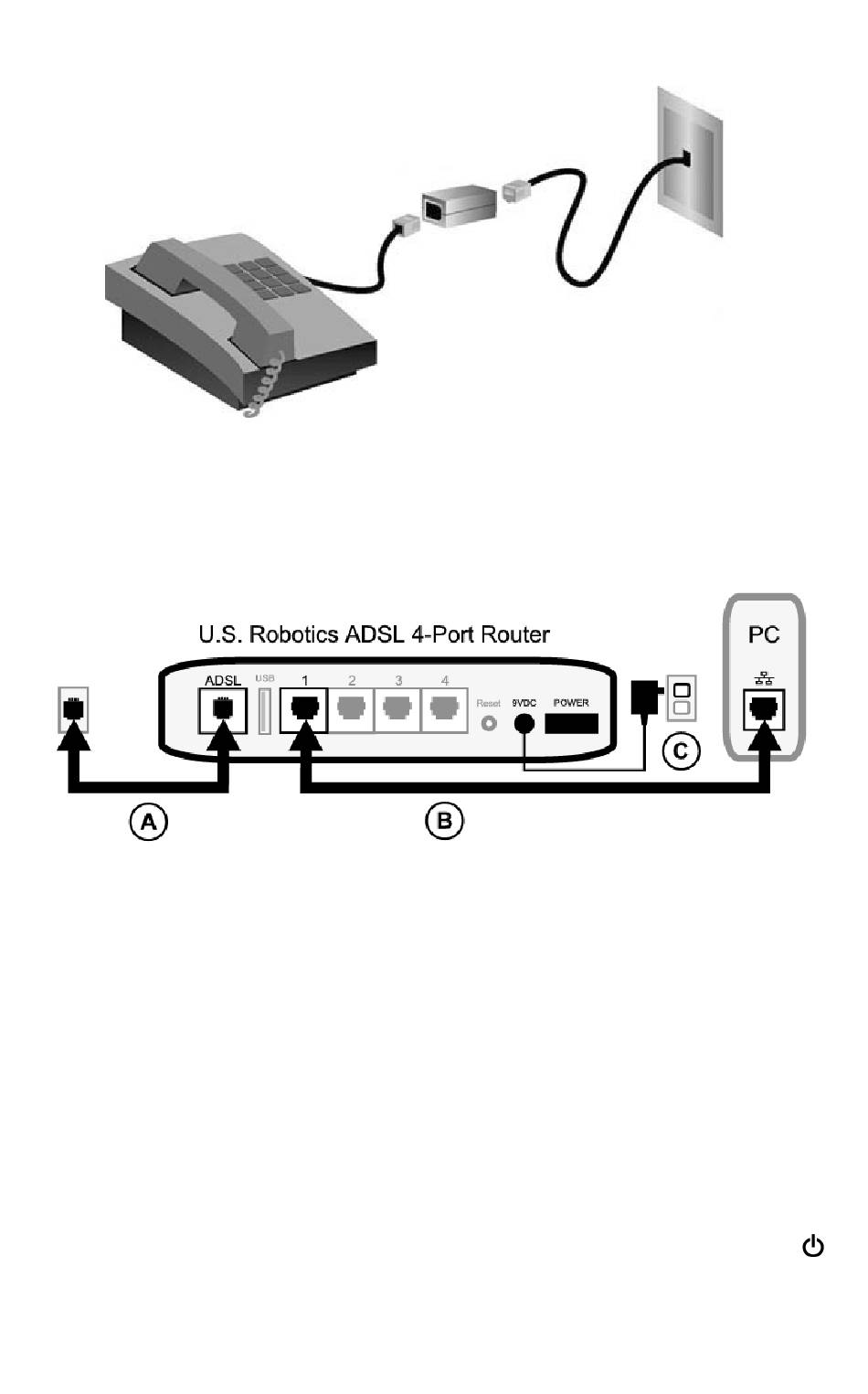

Computer zu verbinden. Im folgenden Diagramm wird dargestellt, wie die Geräte nach der
Installation miteinander verbunden sind.
Führen Sie folgende Schritte durch, um die erforderlichen Verbindungen herzustellen:
A. Stecken Sie ein Ende des grauen Telefonkabels in den mit ADSL gekennzeichneten
Telefonanschluss an der Rückseite des Routers. Stecken Sie das andere Ende in die
Telefonwandbuchse.
B. Schließen Sie das Ethernet-Kabel an. Auf diese Weise können zwar bis zu vier
Systeme angeschlossen werden, doch empfiehlt es sich, zuerst nur ein Gerät
anzuschließen und zusätzliche Geräte erst nach Abschluss der ersten Installation
anzuschließen. Stecken Sie ein Ende des Ethernet-Kabels in einen der vier
Anschlüsse an der Rückseite des Routers ein (diese sind mit 1, 2, 3 und 4
beschriftet). Schließen Sie das andere Ende an den Ethernet-Anschluss der
Netzwerkkarte Ihres Computers an.
C. Stecken Sie den Stecker des Netzteils in die 9VDC-Buchse an der Rückseite des
Routers. Stecken Sie anschließend das Netzteil in eine Steckdose. Falls die LED
an der Vorderseite nicht aufleuchtet, drücken Sie den Power-Schalter (Netzschalter)
an der Rückseite des Routers.
