Utilización reglamentaria
- Accionamiento por cadena para la apertura y el
cierre motorizado de ventanas y compuertas en
fachadas y techos
- Tensión de servicio 24 VDC
- Se puede utilizar en aperturas de extracción de
humos, D+H Euro-SVHC conforme a la norma
DIN EN 12101-2, así como para la ventilación
natural diaria
- Adecuado únicamente para el montaje interior
Notas de seguridad
¡Tensión de servicio 24 V DC!
¡No conectar directamente a la red eléctrica!
- La conexión deberá ser realizada únicamente por
un técnico electricista
- Peligro de aplastamiento en la zona accesible a las manos
- Mantener a las personas alejadas del área de
trabajo del accionamiento
- Mantener alejados a los niños de los dispositivos de control
- Respetar el diagrama de carga de la cadena
- Usar solo en lugares secos
- Sólo es apropiado para el montaje interior. En casos de
peligro por lluvia, deberán utilizarse sensores de lluvia
- Emplear únicamente piezas originales D+H no
modificadas
¡Respetar las indicaciones de la hoja de serguridad
adjunta!
Altura/latitud mínima de la hoja
x
¡Las indicaciones son válidas para el montaje no
giratorio del accionamiento!
Cadena estándar:
Mínimo (x) (mm) = Carrera (mm) x 3,9
Cadenas de flexión lateral:
Carrera Mínimo (x)
400 mm = 650 mm
500 mm = 800 mm
600 mm = 950 mm
14/20
CDC 200/600(-SBD)-BSY+
Características
- Electrónica de sincronización controlada por
- Programación individual mediante el software SCS
- Función de alta velocidad para SVHC (marcha
- Extremamente silencioso en modo de ventilación
- Protección systeme en canto principal de cierre
- Alimencion y signales BUS como maximo para 3
- Posibilidad de alimentación de tensión por ambos
- Aligera la presión sobre las juntas al final del
- Posiblidade de conección directa de gomas de
Extensión de suministro
Motor con 2,5 m de cable de silicona. Dependiendo
del tipo de apertura, pueden obtenerse por
separado, diferentes juegos de fijación.
Tipo de cadena
¡Atención! En las cadenas SBD/SBU
Cadena estándar

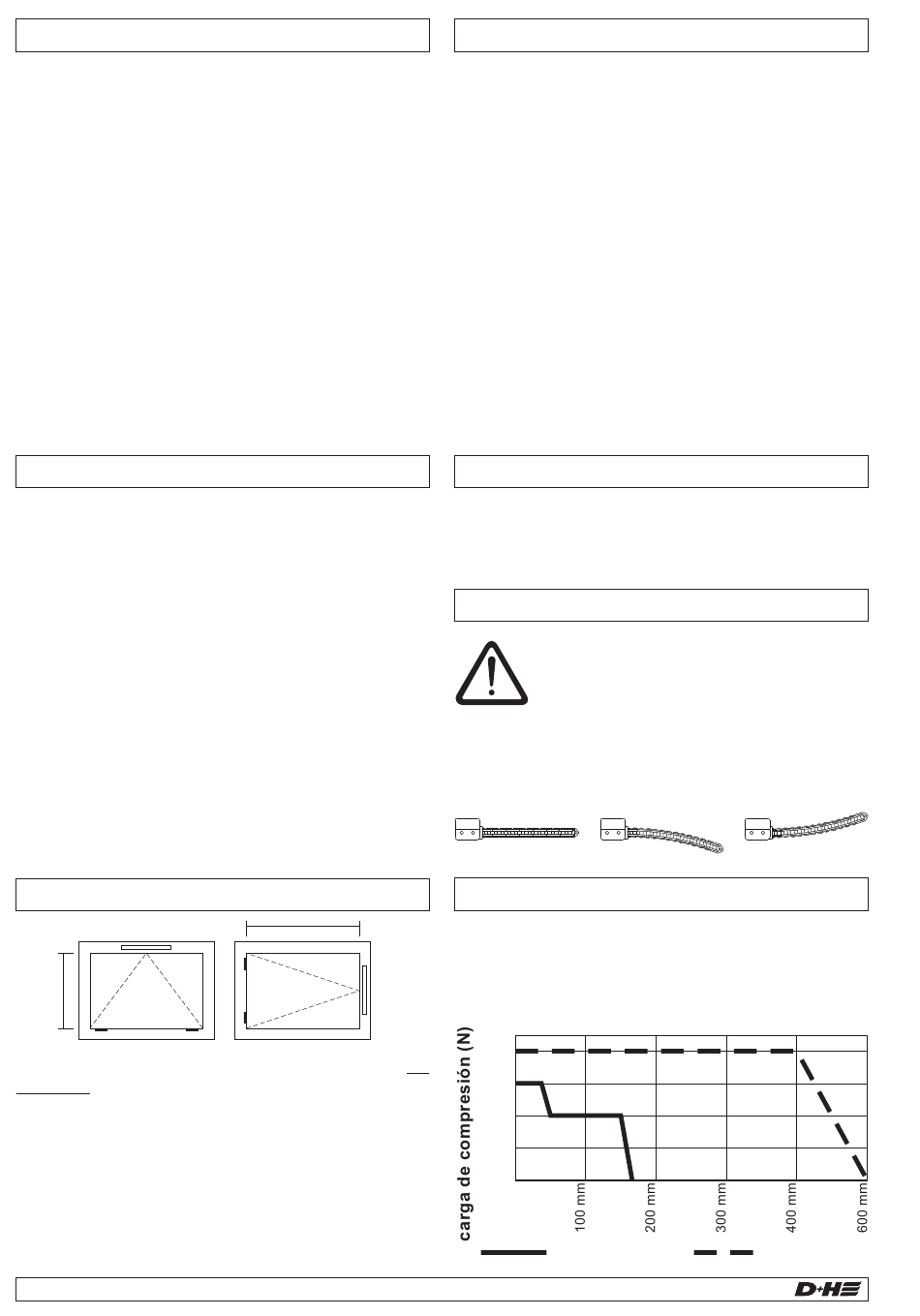

Diagrama de carga de compresión
x
¡Respetar la carga máxima de presión en la cadena.
La presión máxima sobre la cadena no corresponde
automaticamente con la fuerza de presión máxima
del motor!
Español
microprocesador BSY+ para un funcionamiento
sincronizado seguro y preciso de un máximo de 8
motores
rápida en dirección ABRIR)
a través de reduduccion de las revoluciones del motor
motores transmisible del uno al otro
extremos
proceso de cierre
contacto de seguridad con el motor y con la opción SKS
Antes de montar el accionamiento, lea
las instrucciones de montaje de la
consola. Las instrucciones de montaje
allí descritas son de obligado
cumplimiento.
Cadenas de flexión
lateral -SBD
200N
150N
100N
50N
-SBD / -SBU
99.823.68 2.3/09/13
Cadenas de flexión
lateral -SBU
Carrera
Estándar
