Installez la carte du contrôleur de stockage
Installation de la carte contrôleur de stockage intégrée
Prérequis
Suivez les consignes de sécurité répertoriées dans
Étapes
1
Inclinez la carte contrôleur de stockage intégrée et alignez les extrémités de la carte avec le connecteur de la carte contrôleur sur la
carte système.
2
Abaissez ensuite le côté du connecteur situé sur la carte contrôleur de stockage intégrée dans le connecteur situé sur la carte
contrôleur de stockage intégrée sur la carte système.
REMARQUE :
contrôleur de stockage intégrée.

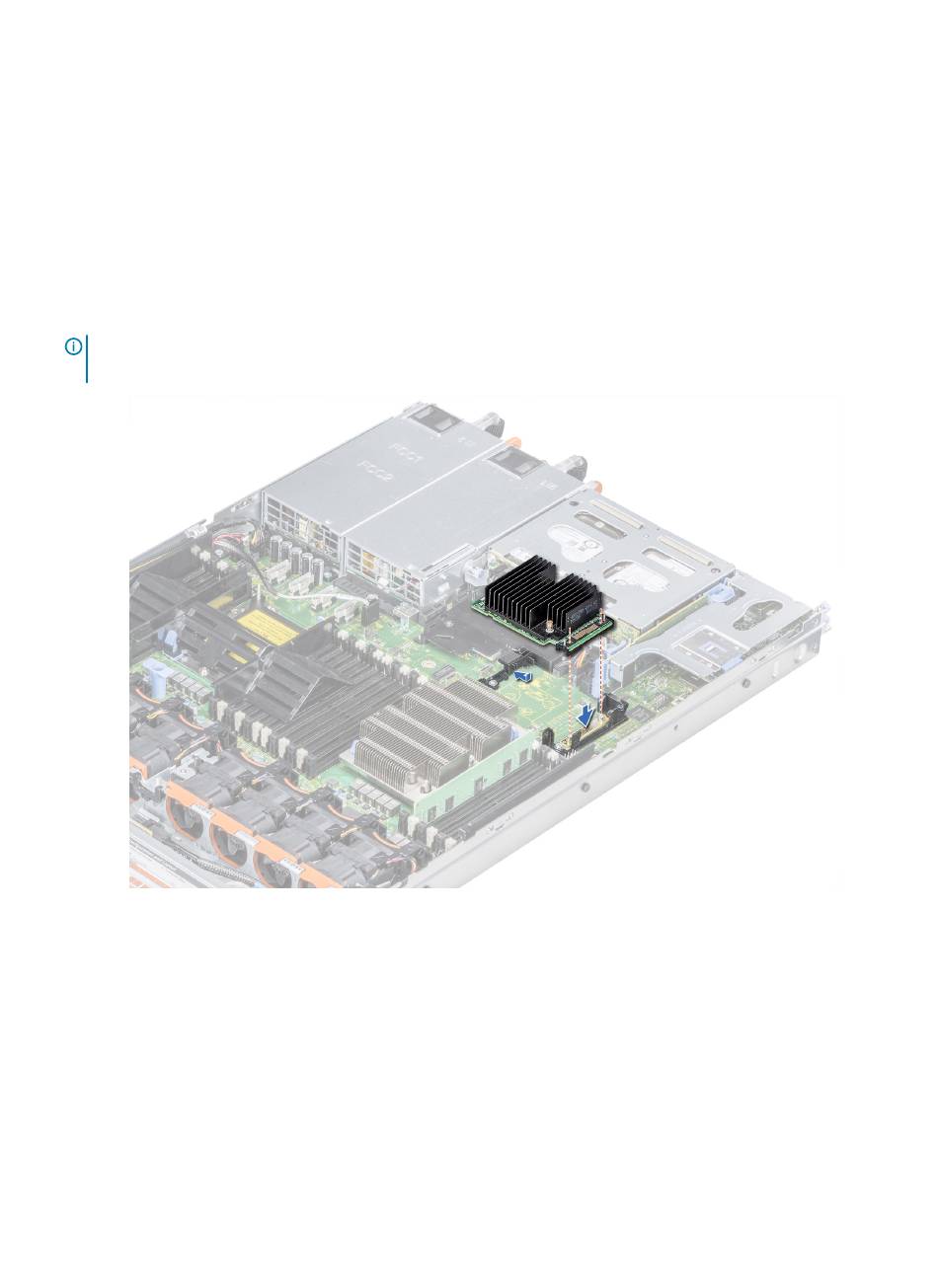

Figure 71. Installation de la carte contrôleur de stockage intégrée
3
Acheminez le câble pour la carte de contrôleur de stockage intégrée le long de la paroi du système.
4
Alignez les vis situées sur le câble de la carte contrôleur de stockage intégrée avec les trous de vis situés sur le connecteur.
5
À l'aide du tournevis cruciforme n° 2, assurez-vous de bien serrer les vis pour fixer la carte contrôleur de stockage intégrée câble au
connecteur de la carte sur la carte système.
intégré.
Consignes de
Assurez-vous que les emplacements de la carte système sont alignés avec les trous de vis de la carte
sécurité.
Installation et retrait des composants du système
133
