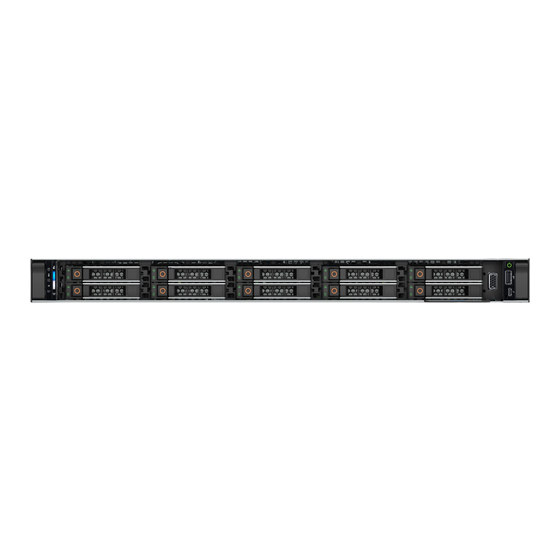

Dell PowerEdge R660
Manuel d'installation et de maintenance
Modèle réglementaire: E83S
Type réglementaire: E83S001
Février 2023
Rév. A00

Publicité

loading

Manuels Connexes pour Dell PowerEdge R660

Sommaire des Matières pour Dell PowerEdge R660

  • Page 1 Dell PowerEdge R660 Manuel d’installation et de maintenance Modèle réglementaire: E83S Type réglementaire: E83S001 Février 2023 Rév. A00...
  • Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
  • Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du système PowerEdge R660..............9 Vue avant du système................................9 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................13 Vue arrière du système................................14 À l’intérieur du système............................... 18 Localisation du code de service express et du numéro de série..................
  • Page 4 BIOS du système................................47 Paramètres iDRAC.................................68 Paramètres de l’appareil............................... 68 Paramètres du numéro de série...........................68 Dell Lifecycle Controller..............................69 Gestion des systèmes intégrée............................69 Gestionnaire de démarrage..............................69 Démarrage PXE................................... 69 Chapitre 6: Validation du minimum pour le test POST et de la configuration de gestion des système..70 Configuration minimale pour l’auto-test au démarrage (POST)...................
  • Page 5 Retrait du fond de panier de disque..........................112 Installation du fond de panier de disque........................113 Supports de paroi latérale..............................114 Scellement parfait des supports latéraux et du support central................114 Retrait du support de paroi latérale..........................115 Installation du support de paroi latérale........................116 Modules PERC..................................
  • Page 6 Remise en place de la batterie du système.......................187 Carte OCP (en option)..............................189 Retrait de la carte OCP............................... 189 Installation de la carte OCP............................189 Carte USB interne (en option)............................190 Retrait de la carte USB interne en option.........................190 Installation de la carte USB interne..........................191 Module VGA..................................192 Retrait du module VGA..............................192 Installation du module VGA............................
  • Page 7 Diagnostics du système intégré Dell..........................230 Exécution des diagnostics du système intégré à partir du Gestionnaire d’amorçage........230 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller.........230 Commandes du diagnostic du système........................231 Chapitre 12: Obtention d’aide....................... 232 Informations sur le service de recyclage ou de fin de vie.....................232...
  • Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
  • Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 10 Quick Sync 2 (sans fil). Disque s.o. Permet d’installer les disques pris en charge sur votre système. REMARQUE : Pour connaître les numéros des logements de disque, consultez la Présentation du système PowerEdge R660...
  • Page 11 Indique l’état du système. Pour en savoir plus, voir la section Voyants LED d’état. LED d’intégrité du système Indique l’état du système. Pour plus d’informations, reportez-vous à la et ID du système section Codes d’indicateur de l’état de santé du système et de l’ID système. Présentation du système PowerEdge R660...
  • Page 12 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.
  • Page 13 USB au système. Port iDRAC direct Le port iDRAC Direct (USB micro-AB) permet d’accéder aux fonctionnalités USB (Micro-AB USB) micro-AB d’iDRAC Direct. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/ poweredgemanuals.
  • Page 14 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Carte NIC OCP (en option) s.o.
  • Page 15 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Présentation du système PowerEdge R660...
  • Page 16 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système. Port USB 2.0 Le port USB est à 4 broches et est compatible USB 2.0. Ce port permet de connecter des périphériques USB au système. Présentation du système PowerEdge R660...
  • Page 17 Description logements Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Carte NIC OCP (en option) s.o. La carte NIC OCP prend en charge OCP 3.0. Les ports NIC sont intégrés sur la carte OCP qui est connectée à...
  • Page 18 USB au système. Port Ethernet iDRAC9 dédié. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Carte NIC OCP (en option) s.o.
  • Page 19 11. Sockets de mémoire DIMM 12. Fond de panier 13. Étiquette d’informations Localisation du code de service express et du numéro de série Le code de service express et le numéro de série uniques permettent d’identifier le système. Présentation du système PowerEdge R660...
  • Page 20 4. Étiquette avec l’adresse MAC et le mot de passe sécurisé pour le contrôleur iDRAC 5. Numéro de série, code de service express, étiquette QRL Spécifications des informations système Les étiquettes d’informations système se trouvent sur la face arrière du capot du système. Présentation du système PowerEdge R660...
  • Page 21 Figure 14. Informations de maintenance Figure 15. Informations relatives à la mémoire et aux connecteurs de la carte système Présentation du système PowerEdge R660...
  • Page 22 Figure 16. Présentation électrique Présentation du système PowerEdge R660...
  • Page 23 Figure 17. Comportement du voyant LED Figure 18. Légende des icônes Figure 19. Configuration et disposition d’un système de disques 2,5 pouces Présentation du système PowerEdge R660...
  • Page 24 Figure 20. Tâches du système Figure 21. Dissipateur de chaleur Figure 22. BOSS-N1 Présentation du système PowerEdge R660...
  • Page 25 Figure 23. Numéro de série express Présentation du système PowerEdge R660...
  • Page 26 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell) disponible sur...
  • Page 27 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Caractéristiques techniques des ventilateurs •...
  • Page 28 Dimensions du boîtier Figure 24. Dimensions du boîtier Tableau 10. Dimensions du boîtier PowerEdge R660 Disques 10 disques 482,0 mm 434 mm 42,8 mm 35,84 mm (1,41 pouce) 751,47 mm 787,04 mm (18,97 pouces) (17,08 pouces) (1,68 pouce) Avec panneau, 22 mm...
  • Page 29 La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. REMARQUE : Si un système équipé...
  • Page 30 1 800 W. Caractéristiques techniques des ventilateurs Le système PowerEdge R660 prend en charge jusqu’à quatre ensembles de ventilateurs standard (STD) ou quatre ensembles de ventilateurs hautes performances Gold (HPR GOLD). Tableau 15. Caractéristiques techniques des ventilateurs Type de Abréviation...
  • Page 31 Caractéristiques des cartes de montage de cartes d’extension Le système PowerEdge R660 prend en charge jusqu’à trois logements PCI Express (PCIe) (six au format pleine longueur et dix au format profil bas) sur la carte système. Tableau 16. Logements de carte d’extension pris en charge sur la carte système Avec carénage...
  • Page 32 (Gen5 (Gen5) (Gen4) (Gen5) longueur (SNAPI) Spécifications de la mémoire Le système PowerEdge R660 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé. Tableau 17. Spécifications de la mémoire Monoprocesseur Doubles processeurs Type de Capacité DIM Capacité...
  • Page 33 Spécifications des ports et connecteurs Caractéristiques du port NIC Le système PowerEdge R660 prend en charge jusqu’à deux ports de contrôleur d’interface réseau (NIC) intégrés à la carte LOM (LAN on Motherboard) et jusqu’à quatre ports intégrés à la carte OCP (Open Compute Project).
  • Page 34 Le port de type micro USB 2.0 peut uniquement être utilisé comme un port iDRAC direct ou un port de gestion. Caractéristiques des ports VGA Le système PowerEdge R660 prend en charge le port VGA DB-15 sur le panneau avant et sur la carte d’E/S arrière (en option pour la configuration de refroidissement liquide direct).
  • Page 35 Tableau 23. Spécifications de fonctionnement en continu pour ASHRAE A2 (suite) Température Spécifications Plage de températures pour une altitude ≤ à 10 °C à 35 °C (50 °F à 95 °F) sans lumière directe du soleil sur l’équipement 900 mètres (≤ à 2 953 pieds) Plage de taux d’humidité...
  • Page 36 Tableau 27. Caractéristiques de vibration maximale Vibration maximale Spécifications En fonctionnement 0,21 G entre 5 Hz et 500 Hz (toutes orientations de fonctionnement) Stockage 1,88 G de 10 à 500 Hz pendant 15 min (les six côtés testés) Tableau 28. Spécifications d’onde de choc maximale Onde de choc maximale Spécifications En fonctionnement...
  • Page 37 Tableau 31. Tableau des restrictions thermiques pour une configuration avec refroidissement par air (suite) 10 disqu 10 disque 8 disques 10 disques es SAS/ s NVMe 10 disques Pas de fond NVMe/SAS/ SAS/SATA Configuration SATA de NVMe de de panier SATA de 2,5 pou 2,5 pouce...
  • Page 38 Tableau 31. Tableau des restrictions thermiques pour une configuration avec refroidissement par air (suite) 10 disqu 10 disque 8 disques 10 disques es SAS/ s NVMe 10 disques Pas de fond NVMe/SAS/ SAS/SATA Configuration SATA de NVMe de de panier SATA de 2,5 pou 2,5 pouce...
  • Page 39 10 disques de 2,5 pouces. ● Les disques arrière ne sont pas pris en charge. ● Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. ● Le processeur graphique A2 n’est pas pris en charge.
  • Page 40 ● Deux blocs d’alimentation sont requis. Les performances du système peuvent être réduites en cas de défaillance d’un bloc d’alimentation. ● Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
  • Page 41 Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell . La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
  • Page 42 Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Guide de l’utilisateur de l’Integrated Dell Remote Access Controller à l’adresse https://www.dell.com/idracmanuals ou pour connaître les caractéristiques spécifiques du système Guide de l’utilisateur de l’Integrated Dell Remote Access Controller, accédez à...
  • Page 43 Vous pouvez également accéder à iDRAC à l’aide de l’outil d’automatisation (API Redfish). Pour plus d’informations, voir Integrated Dell Remote Access Controller User's Guide Redfish API Guide (Guide de l’API Redfish du guide de l’utilisateur de l’Integrated Dell Remote Access Controller) disponible à l’adresse https://developer.dell.com.
  • Page 44 Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. Installation et configuration initiales du système...
  • Page 45 REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit. 3. Sur la page produit affichée, cliquez sur Pilotes et téléchargements. Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s’affichent. 4.
  • Page 46 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
  • Page 47 à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, voir Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’Integrated Dell Remote Access Controller) disponible à l’adresse https:// www.dell.com/idracmanuals..
  • Page 48 Lorsque Mode Optimiseur est activé, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et optimisent le fonctionnement de la mémoire. Lorsque l’option Mode résistance aux pannes Dell (FRM) est activé, un pourcentage de la mémoire totale installée est configuré pour créer une zone résistante aux pannes à...
  • Page 49 Tableau 40. Détails de l’écran Paramètres de la mémoire (suite) Option Description résistante aux pannes à utiliser par certains hyperviseurs pour la résilience de la virtualisation de l’hôte. Spécifiez le pourcentage FRM à l’aide de la fonctionnalité Taille de la mémoire en mode résistance aux pannes[%]. État actuel du mode de fonctionnement de la Spécifie l’état actuel du mode de fonctionnement de la mémoire.
  • Page 50 Tableau 41. Détails des paramètres du processeur Option Description Processeur logique Chaque cœur de processeur prend en charge jusqu’à deux processeurs logiques. Si cette option est définie sur Activé, le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Désactivé, le BIOS n’affiche qu’un processeur logique par cœur.
  • Page 51 Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. Clustering basé sur UMA Ce champ en lecture seule s’affiche sous forme de Quadrant , lorsque Sub NUMA Cluster est désactivé...
  • Page 52 Par défaut, cette option est définie sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à l’échelle de Dell AVX lorsque la fonction Turbo contrôlé par Dell est activée.
  • Page 53 Tableau 41. Détails des paramètres du processeur (suite) Option Description détectées à proximité, évitant ainsi un événement fatal de vérification de la machine. Cette fonctionnalité est disponible uniquement sur les processeurs RAS avancés. Par défaut, cette option est définie sur Activé.
  • Page 54 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell.
  • Page 55 Les systèmes d’exploitation DOS et 32 bits ne prennent pas en charge l’UEFI et ne peuvent être installés qu’à partir du mode de démarrage BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Applications de gestion pré-système d’exploitation...
  • Page 56 Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné BIOS comme Mode de démarrage. REMARQUE : La modification de la séquence de démarrage du disque est uniquement prise en charge en mode d’amorçage du BIOS.
  • Page 57 Tableau 48. Description des Paramètres réseau (suite) Option Description nqn.1988-11.com.dell :<Nom du modèle>.<Numéro du modèle>.<Numéro de service>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui identifie de manière unique cet hôte avec le contrôleur dans le sous-système NVM.
  • Page 58 Tableau 51. Description des Paramètres iSCSI du périphérique 1 Option Description Connexion 1 Active ou désactive la connexion iSCSI. Par défaut, cette option est définie sur Désactivé. Connexion 2 Active ou désactive la connexion iSCSI. Par défaut, cette option est définie sur Désactivé.
  • Page 59 Tableau 54. Paramètres n sous-système NVMe-oF (suite) Option Description Informations sur le sous- Active et désactive le protocole DHCP du sous-système NVMe-oF pour cette connexion. système NVMe-oF par DHCP Par défaut, cette option est définie sur Désactivé. NQN du sous-système NVMe-oF Spécifie le NQN du sous-système NVMe-oF pour cette connexion.
  • Page 60 Tableau 55. Détails de l’écran Périphériques intégrés (suite) Option Description est défini sur Désactivé, une carte graphique supplémentaire sera utilisé comme affichage principal. Le BIOS s’affiche à la fois au principal sortie vidéo complémentaire et vidéo intégré au cours de l’auto-test de démarrage et l’environnement de pré- amorçage.
  • Page 61 > BIOS du système > Communications série. REMARQUE : Le port série est en option sur le système PowerEdge R660. La communication série (en option) n’est applicable que si le port série COM est installé dans le système.
  • Page 62 Tableau 56. Détails de l’écran Communications série (suite) Option Description Type de terminal distant Permet de définir le type de terminal de console distant. Par défaut, cette option est définie sur VT100/VT220. Redirection de console après démarrage Permet d’activer ou de désactiver la redirection de la console du BIOS lorsque le système d’exploitation est chargé.
  • Page 63 Tableau 57. Description des Paramètres du profil système (suite) Option Description Moniteur/Mwait Permet d’activer les instructions Moniteur/Mwait dans le processeur. Par défaut, l’option est définie sur Activé pour tous les profils systèmes, à l’exception de Personnalisé. REMARQUE : Cette option peut être désactivée lorsque le profil système est défini sur Personnalisé.
  • Page 64 Tableau 59. Informations de sécurité du module TPM 2.0 (suite) Option Description Lorsque cette option est définie sur Désactivé, les hiérarchies de stockage et de validation ne peuvent pas être utilisées. Lorsque cette option est définie sur Effacer, les valeurs des hiérarchies de stockage et de validation sont effacées, puis l’option est redéfinie sur Activé.
  • Page 65 Tableau 60. Détails de l’écran Sécurité des systèmes (suite) Option Description Interface de facilité de gestion Lorsqu’il est défini sur Désactivé, ce paramètre cache le système Management Engine (ME), intrabande les appareils HECI et les appareils IPMI du système d’exploitation. Cela empêche le système d’exploitation de modifier les paramètres de plafonnement de l’alimentation ME, et bloque l’accès à...
  • Page 66 Étapes 1. Pour accéder à la Configuration du système, appuyez sur la touche F2 immédiatement après le démarrage ou le redémarrage de votre système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Sécurité du système. 3.
  • Page 67 5. Dans le champ Setup Password (Mot de passe de la configuration), modifiez ou supprimez le mot de passe existant, puis appuyez sur la touche Entrée ou sur la touche Tab. Si vous modifiez le mot de passe système et de configuration, un message vous invite à ressaisir le nouveau mots de passe. Si vous supprimez le mot de passe système et de configuration, un message vous invite à...
  • Page 68 L’accès à certaines fonctions des paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation de l’iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur https://www.dell.com/idracmanuals.
  • Page 69 Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
  • Page 70 ● Carte système et carte d’E/S arrière Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
  • Page 71 Tableau 64. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte correspondance la plus proche détectée.
  • Page 72 Tableau 66. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
  • Page 73 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Acheminement des câbles • Panneau avant (en option) •...
  • Page 74 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 75 Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à https://www.dell.com/ poweredgemanuals > Serveurs rack > PowerEdge R660 > Sélectionnez ce produit > Documentation > Manuels et documents > Instructions de câblage pour le bloc d’alimentation 48 à 60 V CC. Acheminement des câbles Figure 26.
  • Page 76 Tableau 67. 8 disques de 2,5 pouces (SAS4/SATA) (fPERC12) (suite) Commande À CTRL_SRC_SA1 (connecteur du BP_DST_SA1 (connecteur de transmission du fond de panier) et contrôleur fPERC) BP_DST_SB1 (connecteur de transmission du fond de panier) BP_PWR_CTRL (connecteur FPERC_GF d’alimentation du fond de panier) SL4_CPU1_PB2 (connecteur de CTRL_DST_PB1 (connecteur d’entrée du fPERC) transmission sur la carte système)
  • Page 77 Figure 28. Configuration 2 : 8 disques de 2,5 pouces (NVMe) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 69. 8 disques de 2,5 pouces (NVMe) (fPERC12) Commande À...
  • Page 78 Figure 29. Configuration 3 : 8 disques de 2,5 pouces (NVMe RAID) (fPERC11 - H755N) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 70. 8 disques de 2,5 pouces (NVMe RAID) (fPERC11 - H755N) Commande À...
  • Page 79 Figure 30. Configuration 4 : 8 disques de 2,5 pouces (NVMe) (configuration minimale) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 71. 8 disques de 2,5 pouces (NVMe) (configuration minimale) Commande À...
  • Page 80 Figure 31. Configuration 5 : 10 disques de 2,5 pouces (NVMe) + 2 disques de 2,5 pouces (NVMe) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 72. 10 disques de 2,5 pouces (NVMe) + 2 disques de 2,5 pouces (NVMe) Commande À...
  • Page 81 Figure 32. Configuration 6 : 10 disques de 2,5 pouces (NVMe) (2 processeurs) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 73. 10 disques de 2,5 pouces (NVMe) (2 processeurs) Commande À...
  • Page 82 Figure 33. Configuration 7 : 10 disques de 2,5 pouces (NVMe) (1 processeur) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 74. 10 disques de 2,5 pouces (NVMe) (1 processeur) Commande À...
  • Page 83 Figure 34. Configuration 8 : 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 75. 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC12) Commande À...
  • Page 84 Figure 35. Configuration 9 : 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 76. 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC12) Commande À...
  • Page 85 Figure 36. Configuration 10 : 10 disques de 2,5 pouces (SAS/SATA) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 77. 10 disques de 2,5 pouces (SAS/SATA) (fPERC12) Commande À...
  • Page 86 Figure 37. Configuration 11 : 10 disques de 2,5 pouces (SAS/SATA) (fPERC11) (configuration minimale) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 78. 10 disques de 2,5 pouces (SAS/SATA) (fPERC11) (configuration minimale) Commande À...
  • Page 87 Figure 38. Configuration 12 : 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC11) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 79. 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC11) Commande À...
  • Page 88 Figure 39. Configuration 13 : 10 disques de 2,5 pouces (SAS/SATA) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 80. 10 disques de 2,5 pouces (SAS/SATA) (fPERC12) Commande À...
  • Page 89 Figure 40. Configuration 14 : 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 81. 10 disques de 2,5 pouces (SAS/SATA avec 4 disques universels) (fPERC12) Commande À...
  • Page 90 Figure 41. Configuration 15 : 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC12) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 82. 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC12) Commande À...
  • Page 91 Figure 42. Configuration 16 : 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC11) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 83. 10 disques de 2,5 pouces (SAS/SATA) + 2 disques de 2,5 pouces (SAS/SATA) (fPERC11) Commande À...
  • Page 92 Figure 43. Configuration 17 : sans fond de panier (configuration à 0 disque) REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 84. Sans fond de panier (configuration à 0 disque) Commande À...
  • Page 93 Figure 44. Configuration 18 : câble BOSS-N1 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 85. Câble BOSS-N1 Commande À BOSS_PWR (connecteur d’alimentation BOSS_PWR (connecteur d’alimentation BOSS-N1 sur le module BOSS-N1 sur la carte système) BOSS-N1) SL12_PCH_PA6 (câble de transmission...
  • Page 94 Figure 45. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 95 Figure 46. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.
  • Page 96 Figure 47. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 97 Figure 48. Installation du capot du système Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 98 Figure 49. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 99 Figure 50. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Installation et retrait de composants du système...
  • Page 100 Carénages à air Retrait des carénages d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 101 Figure 52. Retrait du carénage d’aération du module de disque arrière Étapes suivantes Replacez le carénage d’aération. Installation des carénages d’aération Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 102 Figure 53. Installation du carénage d’aération 3. Pour le carénage d’aération du module de disque arrière, alignez le carénage d’aération avec les trous situés sur le bâti de la carte de montage et la broche. 4. Abaissez le carénage d’aération dans le module de disques arrière jusqu’à ce qu’il soit correctement positionné. Figure 54.
  • Page 103 Retrait du carénage PCH Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 104 Figure 56. Installation du carénage PCH Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait d’un module de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 105 Figure 57. Retrait d’un module de ventilateur Étapes suivantes Réinstallez un module de ventilateur. Installation d’un module de ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 106 Figure 58. Installation d’un module de ventilateur Étapes suivantes 1. Le cas échéant, remettez en place le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Disques Retrait d’un cache de disque Prérequis 1.
  • Page 107 Figure 59. Retrait d’un cache de disque Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 108 PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation à chaud de disques. PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge l’installation de disques.
  • Page 109 REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d’insérer le support dans le logement. 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 110 Figure 63. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 111 Options de disques durs prises en charge Fond de panier SAS, SATA ou NVMe 2,5 pouces (8 disques) PowerEdge R660 Fond de panier SAS, SATA ou NVMe 2,5 pouces (10 disques) Figure 65. Fond de panier de 8 disques de 2,5 pouces 1.
  • Page 112 5. P8 6. DST_PB1 (connecteur PCIe/NVMe) 7. DST_SA1 (PERC au fond de panier) 8. PWR_CNTRL 9. DST_PA1 (connecteur PCIe/NVMe) Figure 66. Fond de panier de 10 disques de 2,5 pouces 1. DST_SB1 2. DST_PA3 (connecteur PCIe/NVMe) 3. P8 4. DST_PB2 (connecteur PCIe/NVMe) 5.
  • Page 113 Figure 67. Retrait du fond de panier de disque Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 114 Figure 68. Installation du fond de panier de disque 3. Acheminez correctement les câbles dans les guides d’acheminement et branchez-les à leurs connecteurs sur la carte système. Serrez la vis imperdable du loquet de guidage des câbles. REMARQUE : Le support central peut comporter de la mousse (scellement parfait). Veillez à remettre en place la mousse avant d’acheminer les câbles.
  • Page 115 Tableau 87. Scellement parfait des supports latéraux et du support central (suite) Configuration Mousse installée sur le Mousse installée sur le support Mousse installée sur le support support latéral droit latéral gauche central Boîtier de 10 disques de Installé Installé Installé...
  • Page 116 Figure 70. Retrait du support de paroi gauche Figure 71. Retrait du support de paroi droite Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 117 3. Le cas échéant, retirez le carénage d’aération. Retirez le ventilateur. REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu’ils ne soient coincés ou écrasés. Étapes 1.
  • Page 118 Figure 73. Installation du support de paroi droite Étapes suivantes 1. S’il a été retiré, remettez en place le carénage d’aération. Remettez en place le ventilateur de refroidissement. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
  • Page 119 Figure 74. Retrait de la carte PERC avant à montage avant 5. À l’aide d’un tournevis cruciforme nº 2, retirez les quatre vis situées sur le carénage PERC de la batterie. 6. Déconnectez le câble d’alimentation de la batterie de la carte PERC avant. 7.
  • Page 120 Figure 76. Retrait de la carte PERC avant du plateau de montage PERC Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 121 Figure 77. Installation de la carte PERC avant sur le plateau de montage PERC 3. Alignez et installez le carénage PERC de la batterie sur la carte PERC avant. 4. Connectez le câble d’alimentation de la batterie à la carte PERC avant. 5.
  • Page 122 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 79. Installation de la carte PERC avant à montage avant Étapes suivantes 1. Rebranchez les câbles nécessaires. 2. S’il a été retiré, remettez en place le carénage d’aération.
  • Page 123 Figure 80. Retrait du module PERC avant de montage arrière 3. À l’aide d’un tournevis cruciforme nº 2, retirez les trois vis qui fixent le support du module PERC avant au fond de panier de disques. 4. Retirez le support du module PERC avant du fond de panier de disques. Figure 81.
  • Page 124 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le capot du fond de panier de disques. 4. Le cas échéant, retirez le carénage d’aération. Retirez le fond de panier de disques. 6. Procédez au routage adapté du câble pour éviter qu’il ne se coince ou s’écrase. Étapes 1.
  • Page 125 Figure 83. Installation du module PERC avant à montage arrière Étapes suivantes Installez le fond de panier de disque. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 126 Figure 84. Retrait du module de disque arrière Étapes suivantes Remettez en place le module de disque arrière. Installation du module de disque arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 127 Instructions relatives à la mémoire système Le système PowerEdge R660 prend en charge les modules DIMM DDR5 à registres (RDIMM). Votre mémoire système est organisée en huit canaux par processeur (deux sockets de mémoire par canal) pour un total de 16 sockets de mémoire par processeur et de 32 sockets de mémoire par système.
  • Page 128 Figure 86. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 88. Canaux de mémoire Processeu Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Logements Logements Emplacement Logements A4 Emplaceme...
  • Page 129 Tableau 89. Tableau des mémoires prises en charge (suite) Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) 32 Go, 64 Go DDR5 (1,1 V), 4 800 MT/s 4 400 MT/s...
  • Page 130 Tableau 90. Règles d’installation de mémoire (suite) Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire du processeur 2 doivent A{13}, B{13}, A{14}, B{14}, REMARQUE : L’ordre de correspondre) A{15}, B{15}, A{16}, B{16} population de l’optimiseur n’est pas habituel pour les installations à...
  • Page 131 Figure 87. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. 2. Si vous retirez le module de mémoire de manière permanente, installez un cache de module de mémoire si la TDP >= 250 W. La procédure d’installation d’un cache de barrette de mémoire est semblable à...
  • Page 132 REMARQUE : La clé d’alignement du socket de module de mémoire permet de garantir que le module est inséré dans le bon sens. PRÉCAUTION : N’appuyez pas au centre du module de la module de mémoire ; appliquez une pression égale aux deux extrémités du module de mémoire.
  • Page 133 REMARQUE : Le dissipateur de chaleur et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le module de dissipateur de chaleur du processeur (PHM) avant de le manipuler. Étapes 1. Assurez-vous que les quatre câbles anti-inclinaison sont en position verrouillée (vers l’extérieur), puis, à l’aide d’un tournevis Torx T30, desserrez les écrous serrés du module dissipateur de chaleur-processeur (PHM) dans l’ordre indiqué...
  • Page 134 Figure 90. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ; sinon, retirez le processeur. Retrait du processeur du module de dissipateur de chaleur du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous...
  • Page 135 Figure 91. Retrait du processeur REMARQUE : Assurez-vous de ramener le levier de séparation du TIM à sa position d’origine. 4. À l’aide du pouce et de l’index, maintenez d’abord la patte de dégagement du clip de fixation au niveau du connecteur de la broche 1, puis tirez sur l’extrémité...
  • Page 136 Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. Retirez le module de processeur et de dissipateur de chaleur (PHM) ou le module à refroidissement liquide.
  • Page 137 Figure 94. Pression sur le clip de fixation au niveau des quatre côtés 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit de processeur pour appliquer la graisse sous la forme d’une fine spirale sur la partie inférieure du dissipateur de chaleur.
  • Page 138 Figure 96. Retrait du capot 7. Placez le dissipateur de chaleur sur le processeur et appuyez sur la base du dissipateur de chaleur jusqu’à ce que le clip de fixation se verrouille sur les quatre coins du dissipateur de chaleur. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.
  • Page 139 Figure 97. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Remettez en place le processeur dans le module processeur et dissipateur de chaleur (PHM). 2. S’il a été retiré, remettez en place le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 140 Figure 98. Installation du dissipateur de chaleur du processeur 3. Placez les câbles anti-inclinaison en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour serrer les écrous (8 po-lbf) sur le module PHM : a. Dans un ordre aléatoire, serrez le premier écrou de trois tours. b.
  • Page 141 Figure 99. Placement des câbles anti-inclinaison en position verrouillée et serrage des écrous Étapes suivantes 1. S’il a été retiré, remettez en place le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
  • Page 142 d. Revenez au premier écrou et desserrez-le complètement. REMARQUE : Assurez-vous que les câbles anti-inclinaison sur le module DLC sont en position verrouillée lorsque vous desserrez les écrous imperdables. 7. Placez les câbles anti-inclinaison sur le module DLC en position déverrouillée et soulevez le module DLC pour le sortir du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
  • Page 143 PRÉCAUTION : Il est prévu qu’une décharge de la batterie CMOS ou qu’une erreur de la somme de contrôle CMOS s’affiche au cours de la première mise sous tension du système après le remplacement du processeur ou de la carte système.
  • Page 144 Figure 102. Retrait du clip de fixation Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 145 Figure 103. Installation du clip de fixation 3. Alignez le processeur sur le clip de fixation, en appuyant à l’aide de vos doigts sur les quatre côtés du clip de fixation jusqu’à ce qu’il s’enclenche. REMARQUE : Assurez-vous que le processeur est correctement verrouillé sur le clip de fixation. Figure 104.
  • Page 146 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après l’avoir utilisée. Figure 105. Application de graisse thermique 6.
  • Page 147 REMARQUE : ● Assurez-vous que les éléments de verrouillage du clip de fixation et du module DLC sont alignés pendant l’assemblage. ● Veillez à aligner l’indicateur de broche 1 du module DLC sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le module DLC sur le clip de fixation.
  • Page 148 REMARQUE : Assurez-vous que les tubes et le câble de détection des fuites du module DLC sont placés vers l’arrière du système. 2. Placez le module sur le logement du processeur et placez tous les câbles anti-inclinaison en position verrouillée (vers l’extérieur). 3.
  • Page 149 événement. Cela n’empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs PowerEdge) à l’adresse www.dell.com/poweredgemanuals. Consignes d’installation des cartes d’extension Figure 109.
  • Page 150 Figure 110. Carte de montage 1P 1. Logement 1 Figure 111. Carte de montage 2A 1. Logement 1 2. Logement 2 Installation et retrait de composants du système...
  • Page 151 Figure 112. Carte de montage 2P 1. Logement 1 2. Logement 2 Figure 113. Carte de montage 2Q 1. Logement 1 2. Logement 2 Installation et retrait de composants du système...
  • Page 152 Figure 114. Carte de montage 2R 1. Logement 1 Figure 115. Carte de montage 2S 1. Logement 1 Installation et retrait de composants du système...
  • Page 153 Figure 116. Carte de montage 3A 1. Logement 3 Figure 117. Carte de montage 3P 1. Logement 3 Installation et retrait de composants du système...
  • Page 154 Figure 118. Carte de montage 3Q 1. Logement 3 Figure 119. Carte de montage 3R 1. Logement 3 Installation et retrait de composants du système...
  • Page 155 Figure 120. Carte de montage 3S 1. Logement 3 Figure 121. Carte de montage 4P 1. Logement 2 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects.
  • Page 156 Tableau 91. Configurations de cartes de montage pour carte d’extension (suite) Configurations Cartes de Logements Format Processeur de Bande montage pour PCIe contrôle passante électrique/ carte connecteur physique d’extension du logement Config 2. 3 x LP (2 x LP Profil bas Processeur 1 PCIe Gen5 x16 Gen5 + 1 x LP Gen4)
  • Page 157 Tableau 92. Configuration 0 : sans carte de montage (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 1 Gbit) Logement intégré Foxconn (BOSS) Logement intégré FOXCONN (PERC12 avant) Logement intégré FOXCONN (PERC11 avant) Logement intégré Tableau 93.
  • Page 158 Tableau 94. Configuration 2. R2P + R3P (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré...
  • Page 159 Tableau 95. Configuration 3. R1P + R4P (suite) Type de carte Priorité du logement Nombre maximum de cartes Nvidia (processeur graphique) 1, 2 Mellanox (carte NIC : NDR200) 1, 2 Mellanox (carte NIC) 1, 2 Mellanox (NIC : VPI HDR100) 1, 2 Mellanox (NIC : VPI HDR) 1, 2...
  • Page 160 Tableau 96. Configuration 4. R2R + R3R (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (Emulex) (HBA : FC32) 3, 2, 1 QLogic (Marvell) (HBA : FC32) 3, 2, 1 Broadcom (Carte NIC : 25 Go) 3, 2, 1 Broadcom (carte NIC : 10 Gbit/s) 3, 2, 1...
  • Page 161 Tableau 97. Configuration 5. R2A + R3Q (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) 2, 1 Broadcom (NIC : 1 Gbit) 2, 1 FOXCONN (adaptateur externe) 2, 1 Tableau 98. Configuration 6-1. R2Q (non A2) Type de carte Priorité...
  • Page 162 Tableau 98. Configuration 6-1. R2Q (non A2) (suite) Type de carte Priorité du logement Nombre maximum de cartes FOXCONN (adaptateur externe) 2, 1 Tableau 99. Configuration 6-2. R2Q (uniquement pour A2) Type de carte Priorité du logement Nombre maximum de cartes Type de carte Priorité...
  • Page 163 Tableau 100. Configuration 7. R3P (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (HBA : FC64) Broadcom (HBA : FC32) QLogic (Marvell) (HBA : FC32) Broadcom (Carte NIC : 25 Go) Broadcom (carte NIC : 10 Gbit/s) Intel (Carte NIC : 10 Gbit) Intel (NIC : 1 Gbit) Broadcom (NIC : 1 Gbit)
  • Page 164 Tableau 102. Configuration 9. R2S + R3S Type de carte Priorité du logement Nombre maximum de cartes Inventec (VGA) Inventec (de série) Inventec (carte LOM) Logement intégré Intel (OCP : 25 Gbit/s) Logement intégré Broadcom (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 10 Gbit) Logement intégré...
  • Page 165 Figure 122. Retrait de la carte de montage pour carte d’extension (carte de montage 1) 2. Pour la carte de montage 2 et la carte de montage à refroidissement liquide direct 2, appuyez sur le bouton bleu de la carte de montage, saisissez la carte de montage pour carte d’extension par les ergots et soulevez-la pour la sortir de son connecteur sur la carte système.
  • Page 166 Figure 124. Retrait de la carte de montage pour carte d’extension (carte de montage 3) 4. Pour la carte de montage 4, appuyez sur la languette bleue de carte de montage, saisissez la carte de montage pour carte d’extension par les ergots et soulevez-la pour la sortir de son connecteur sur la carte système. Figure 125.
  • Page 167 3. Le cas échéant, réinstallez les cartes d’extension dans les cartes de montage pour carte d’extension. Étapes 1. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 2.
  • Page 168 Figure 128. Installation de la carte de montage pour carte d’extension (carte de montage 3) Figure 129. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Si nécessaire, reconnectez les câbles à la carte d’extension. 2.
  • Page 169 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. S’ils sont branchés, déconnectez les câbles de la carte d’extension. Étapes 1. Tirez et soulevez le verrou du loquet de fixation de la carte d’extension pour l’ouvrir. REMARQUE : Tirez sur le support de carte avant de retirer la carte de la carte de montage.
  • Page 170 Figure 131. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. Installation et retrait de composants du système...
  • Page 171 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 172 Figure 133. Retrait de la plaque de recouvrement 3. Tenez la carte par ses bords et alignez le connecteur du bord de la carte avec le connecteur de la carte d’extension situé sur la carte de montage. 4. Insérez fermement le connecteur latéral de la carte dans le connecteur de carte d’extension, jusqu’à ce que la carte soit complètement en place.
  • Page 173 5. Fermez le loquet de fixation de la carte d’extension. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 134. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Figure 135.
  • Page 174 Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait du cache A2 de la carte de montage pour carte d’extension Prérequis 1.
  • Page 175 3. Le cas échéant, retirez le carénage d’aération. Retirez la carte de montage pour carte d’extension. REMARQUE : Un cache A2 est installé sur la carte de montage 1P. 5. Si elle n’est pas installée, installez la carte d’extension sur la carte de montage pour carte d’extension.
  • Page 176 Étapes 1. Débranchez le câble du commutateur d’intrusion du connecteur de la carte d’E/S arrière. 2. À l’aide d’un tournevis cruciforme nº 2, desserrez la vis du module du commutateur d’intrusion. 3. Faites glisser le module du commutateur d’intrusion hors de son logement sur le système. Figure 138.
  • Page 177 Figure 139. Installation du module du commutateur d’intrusion Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Module SSD M.2 Retrait du module SSD M.2 NVMe Prérequis 1.
  • Page 178 Figure 140. Retrait du module SSD M.2 NVMe Étapes suivantes Remettez en place le module SSD M.2 NVMe. Installation du module SSD M.2 NVMe Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 179 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module BOSS-N1 (en option) Retrait du cache du module BOSS-N1 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes 1. À l’aide d’un tournevis cruciforme nº 1, retirez la vis qui fixe la baie de module BOSS-N1 au boîtier. 2.
  • Page 180 Figure 143. Installation du cache du module BOSS-N1 Retrait du cache du support de carte BOSS-N1 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Appuyez et tirez sur le cache du support de carte BOSS-N1 pour le sortir du module BOSS-N1. Figure 144.
  • Page 181 Installation du cache du support de carte BOSS-N1 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Alignez le cache sur la baie de module BOSS-N1 et poussez-le dans la baie jusqu’à ce qu’il s’enclenche. Figure 145. Installation du cache du support de carte BOSS-N1 Retrait du module BOSS-N1 Prérequis 1.
  • Page 182 Figure 146. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 NVMe au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 NVMe pour le sortir du support de carte BOSS-N1. Figure 147.
  • Page 183 Figure 148. Retrait du module BOSS-N1 9. Appuyez sur le clip métallique pour retirer le câble de transmission BOSS-N1 du module BOSS-N1. 10. Retirez le câble d’alimentation du module BOSS-N1. Figure 149. Retrait des câbles d’alimentation et de transmission BOSS-N1 du module BOSS-N1 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
  • Page 184 Figure 150. Retrait du cache BOSS-N1 Étapes suivantes Remettez en place le module BOSS-N1 installez le cache du module BOSS-N1. Installation du module BOSS-N1 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 185 Figure 151. Installation du cache BOSS-N1 2. Connectez les câbles d’alimentation et de transmission BOSS-N1 aux connecteurs du module BOSS-N1. Figure 152. Connexion des câbles d’alimentation et de transmission BOSS-N1 au module BOSS-N1 3. Alignez le module BOSS-N1 en l’inclinant sur le logement du module de carte contrôleur. 4.
  • Page 186 Figure 153. Installation du module BOSS-N1 7. Alignez le disque SSD M.2 NVMe en l’inclinant avec le support de carte BOSS-N1. 8. Insérez le disque SSD M.2 NVMe jusqu’à ce qu’il soit correctement installé dans le support de carte BOSS-N1. 9.
  • Page 187 Figure 155. Installation du support de carte BOSS-N1 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.
  • Page 188 Figure 156. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a. Maintenez la pile avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de fixation. b. Appuyez sur la pile pour l’enclencher dans le connecteur. Figure 157.
  • Page 189 b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c. Quittez la configuration du système. d. Pour tester la nouvelle batterie, retirez le système du boîtier pendant au moins une heure. e.
  • Page 190 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 191 Étapes 1. Saisissez la languette bleue et soulevez la carte USB interne pour la débrancher de son connecteur sur la carte système. 2. Retirez la clé USB de la carte USB interne. Figure 160. Retrait de la carte USB interne Étapes suivantes Réinstallez la carte USB interne.
  • Page 192 Figure 161. Installation de la carte USB interne Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 2. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé...
  • Page 193 3. Faites glisser le module VGA hors du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 162. Retrait du module VGA Étapes suivantes Remettez en place le module VGA.
  • Page 194 à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User’s Guide (Guide d’utilisation de Lifecycle Controller) à l’adresse https://www.dell.com/idracmanuals. REMARQUE : Pour plus d’informations sur les instructions de câblage du bloc d’alimentation CC, accédez à...
  • Page 195 ● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis...
  • Page 196 Pour plus d’informations sur le bras de gestion de câble, reportez-vous à la documentation du rack du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du PSU pour faire glisser ce dernier hors de la baie de bloc d’alimentation.
  • Page 197 1. Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
  • Page 198 Lifecycle Controller User’s Guide (Guide d’utilisation de Lifecycle Controller) à l’adresse https://www.dell.com/idracmanuals. Port série COM (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du port série COM Prérequis...
  • Page 199 Figure 169. Installation de la plaque de recouvrement Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 200 Figure 170. Retrait de la plaque de recouvrement 2. Faites glisser le port série COM dans la carte de montage pour carte d’extension. 3. Connectez le câble du port série COM au port série. 4. Fermez le loquet de fixation de la carte d’extension. 5.
  • Page 201 Carte système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de chiffrement, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d’un programme. Vous devez créer cette clé...
  • Page 202 Figure 172. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC dans la plaque signalétique par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1.
  • Page 203 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour en savoir plus, consultez le document Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) disponible à l’adresse https://www.dell.com/idracmanuals.
  • Page 204 Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction Easy Restore (Restauration facile) vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de configuration du système après un remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
  • Page 205 Étapes 1. À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système. 2. En tenant les bords, tirez sur la carte LOM ou la carte d’E/S arrière pour la sortir du connecteur de la carte système. Figure 174.
  • Page 206 Figure 175. Installation de la carte LOM et de la carte d’E/S arrière Figure 176. Installation de la carte LOM et de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 207 Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 208 Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le capot du fond de panier de disques.
  • Page 209 Retirez le capot du fond de panier de disques. 4. Le cas échéant, retirez le carénage d’aération. Étapes 1. Débranchez le câble du panneau de configuration du connecteur de la carte système. 2. Soulevez le loquet pour dégager le câble du panneau de configuration et faites glisser ce dernier hors du clip. REMARQUE : Prenez soin d’observer l’acheminement du câble lorsque vous le retirez du système.
  • Page 210 3. À l’aide du tournevis cruciforme nº 1, serrez les vis pour fixer le panneau de configuration gauche au système. 4. Branchez le câble du panneau de configuration gauche au connecteur de la carte système et fixez-le à l’aide du loquet du câble. Figure 180.
  • Page 211 Étapes 1. Repérez le connecteur du module TPM sur la carte système. Pour plus d’informations, consultez la section Connecteurs de la carte système. 2. Appuyez sur le module pour le maintenir enfoncé et retirez la vis en utilisant la clé Torx de sécurité à 8 embouts livrée avec le module TPM.
  • Page 212 4. Enregistrer les paramètres. 5. Redémarrez le système. Installation et retrait de composants du système...
  • Page 213 Installation du module de refroidissement liquide direct Cartes de montage Non disponibles sous forme de kits APOS, les mises à niveau sont proposées uniquement avec le service « Mise à niveau Basic Deployment du serveur Dell » Rail Proposé, mais sans consignes techniques spéciales Bras de gestion des câbles (CMA)
  • Page 214 Kit de module BOSS-N1 Le module BOSS-N1 prend en charge jusqu’à deux disques SSD M.2 NVMe. Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité Avant d’intervenir à l’intérieur de votre système. Tableau 104. Composants du kit de module BOSS-N1 Composants du kit R660 (quantité) Module de carte contrôleur BOSS-N1...
  • Page 215 REMARQUE : Installez un cache de support de carte BOSS-N1 si vous n’utilisez qu’un seul support de carte BOSS-N1. REMARQUE : Pour plus d’informations sur la connexion des câbles BOSS aux connecteurs de la carte système, reportez-vous à la section Routages de câbles.
  • Page 216 Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Carte USB interne. Kits de mise à niveau...
  • Page 217 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
  • Page 218 Tableau 106. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description IO_RISER3 (CPU2) Carte de montage 3 B9, B1, B15, B7, B11, B3, B13, B5 Barrettes DIMM pour le processeur 2, canaux A, B, C, D SL10_PCH_SA1 Connecteur SATA IO_RISER2_A (processeur 1) et IO_RISER2_B (processeur 2) Carte de montage 2 Module TPM...
  • Page 219 Tableau 106. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description FAN_1U1 Connecteur du ventilateur 1 SL1_CPU1_PA1 Connecteur PCIe 1 PWRD_EN et NVRAM_CLR Cavalier LFT_CP Connecteur du panneau de configuration gauche A8, A16, A2, A10, A6, A14, A4, A12 Barrettes DIMM pour le processeur 1 canaux H, G, F, E Processeur 2...
  • Page 220 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 221 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
  • Page 222 Tableau 108. Description des voyants LED d’état (suite) Icône Description État Action corrective ● Un ventilateur de refroidissement a été retiré ou est défectueux. ● Le capot du système, les carénages d’aération ou le température ambiante est en dehors support de la plaque de recouvrement ont été retirés. des limites ou un ventilateur est ●...
  • Page 223 événements système. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher.
  • Page 224 être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
  • Page 225 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
  • Page 226 LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
  • Page 227 Figure 187. Codes des voyants de la carte NIC 1. Voyant de liaison 2. Voyant d’activité Tableau 115. Codes des voyants de la carte NIC Codes des voyants de la carte NIC État Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau.
  • Page 228 Tableau 116. Codes de la LED d’état du bloc d’alimentation CA et CC (suite) Codes du voyant d’alimentation État Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation. Vert clignotant Indique que le firmware du bloc d’alimentation est en cours de mise à...
  • Page 229 Figure 189. LED du disque 1. de la LED d’activité du disque 2. de la LED d’état du disque 3. Étiquette de volumétrie REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), la LED d’état ne s’allume pas. REMARQUE : Le comportement de la LED d’état du disque dur est géré...
  • Page 230 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
  • Page 231 Commandes du diagnostic du système Tableau 118. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés. Résultats Affiche les résultats de tous les tests exécutés. Intégrité du système Propose un aperçu de la performance du système actuel.
  • Page 232 Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
  • Page 233 La Passerelle de connexion sécurisée Dell est une offre de services Dell (en option) qui automatise le support technique pour vos appareils de serveur, de stockage et de gestion de réseau Dell . En installant et en configurant une application de la Passerelle de connexion sécurisée dans votre environnement informatique, vous pouvez bénéficier des avantages suivants :...
  • Page 234 Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
  • Page 235 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

E83sE83s001
