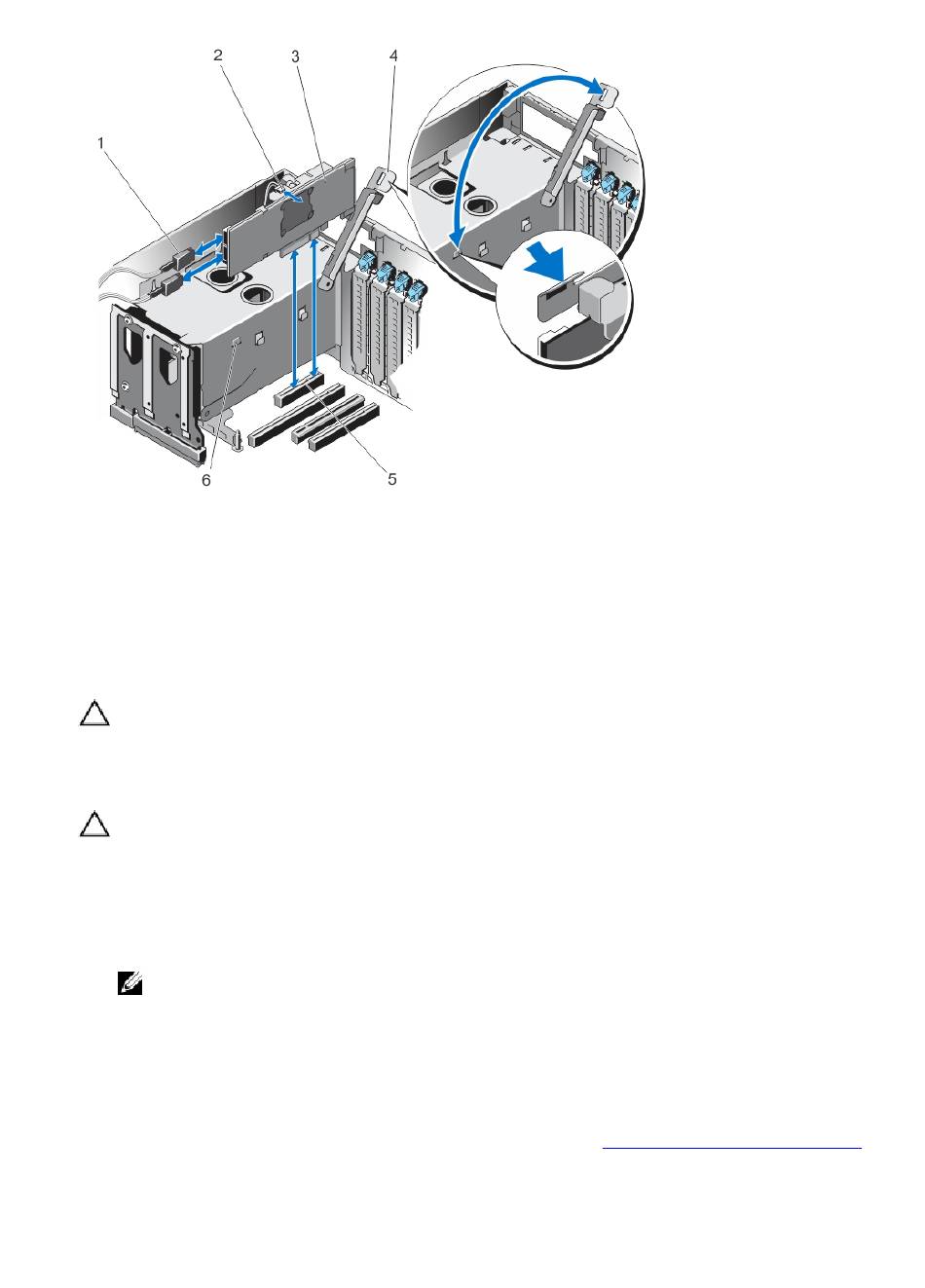

Figure 40. Retrait et installation de la carte contrôleur de stockage intégrée
1.
connecteur de câble SAS
3.
carte contrôleur de stockage
5.
connecteur de la carte contrôleur de stockage sur la
carte système
Installation de la carte contrôleur de stockage intégrée
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
PRÉCAUTION : Vérifiez que la carte contrôleur de stockage est installée avec précaution, de sorte que les
composants sur la carte ne sont pas endommagés.
1.
Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise
secteur.
2.
Ouvrez le système.
3.
Connectez le connecteur de câble de données SAS à la carte contrôleur de stockage intégrée.
REMARQUE : Veillez à brancher le câble conformément aux étiquettes du connecteur figurant sur le câble. Le
câble ne fonctionnera pas correctement s'il est inversé.
4.
Tenez la carte par ses bords, puis insérez le connecteur du bord de la carte fermement dans le connecteur jusqu'à
ce que la carte soit correctement emboîtée.
5.
Acheminez le câble de données SAS dans le canal situé sur la paroi interne du châssis.
6.
Connectez les câbles SAS de la carte contrôleur de stockage aux connecteurs de fond de panier du disque dur ou
de la carte du module d'extension SAS en fonction de la configuration du disque dur sélectionnée. Pour plus
d'informations, reportez-vous aux illustrations de câblage dans la section
90
2.
batterie de la carte contrôleur de stockage
4.
pince
6.
emplacements des pinces sur la baie du bloc
d'alimentation
Retrait du fond de panier de disque
dur.
