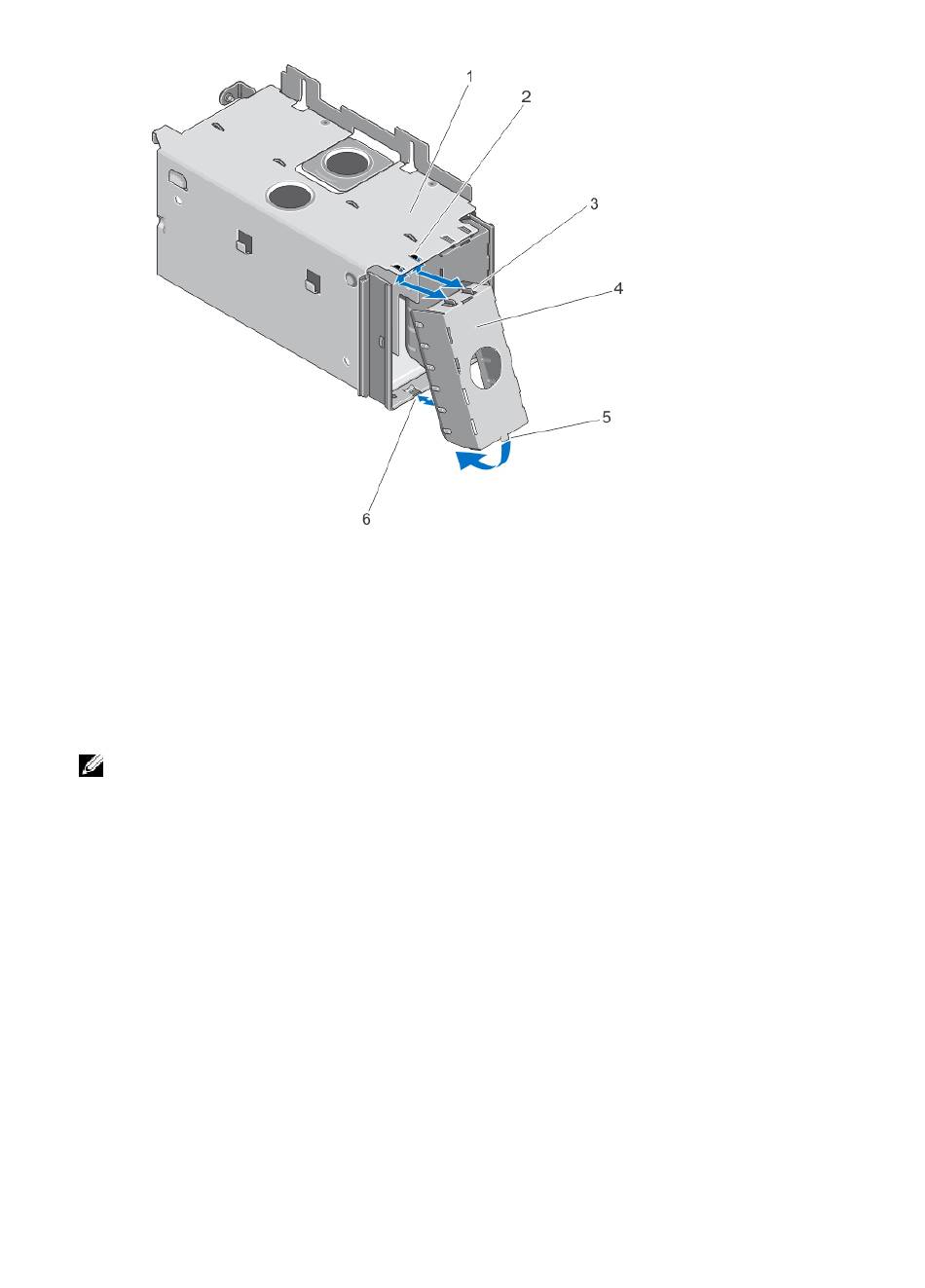

Figure 50. Retrait et installation d'un cache de bloc d'alimentation
1. baie de bloc d'alimentation
3. languettes sur le cache de bloc d'alimentation
5. languette situé au bas du cache

Installation du cache de bloc d'alimentation

REMARQUE : Le cache de bloc d'alimentation ne doit être installé que sur la seconde baie d'alimentation.
Pour installer le cache de bloc d'alimentation :
1. Alignez les languettes du cache de bloc d'alimentation avec les fentes situées sur la baie de bloc d'alimentation.
2. Insérez le cache de bloc d'alimentation jusqu'à ce que les languettes s'enclenchent avec les fentes.

Carte de distribution d'alimentation

Le système prend en charge deux cartes de distribution d'alimentation (PDB) connectées à la carte système. Les PBD
sont situées à gauche et à droite du système et prennent en charge les blocs d'alimentation en CA/CC pour le système.
106
2. fentes sur la baie du bloc d'alimentation
4. Cache de bloc d'alimentation
6. logement situé au bas de la baie du bloc
d'alimentation
