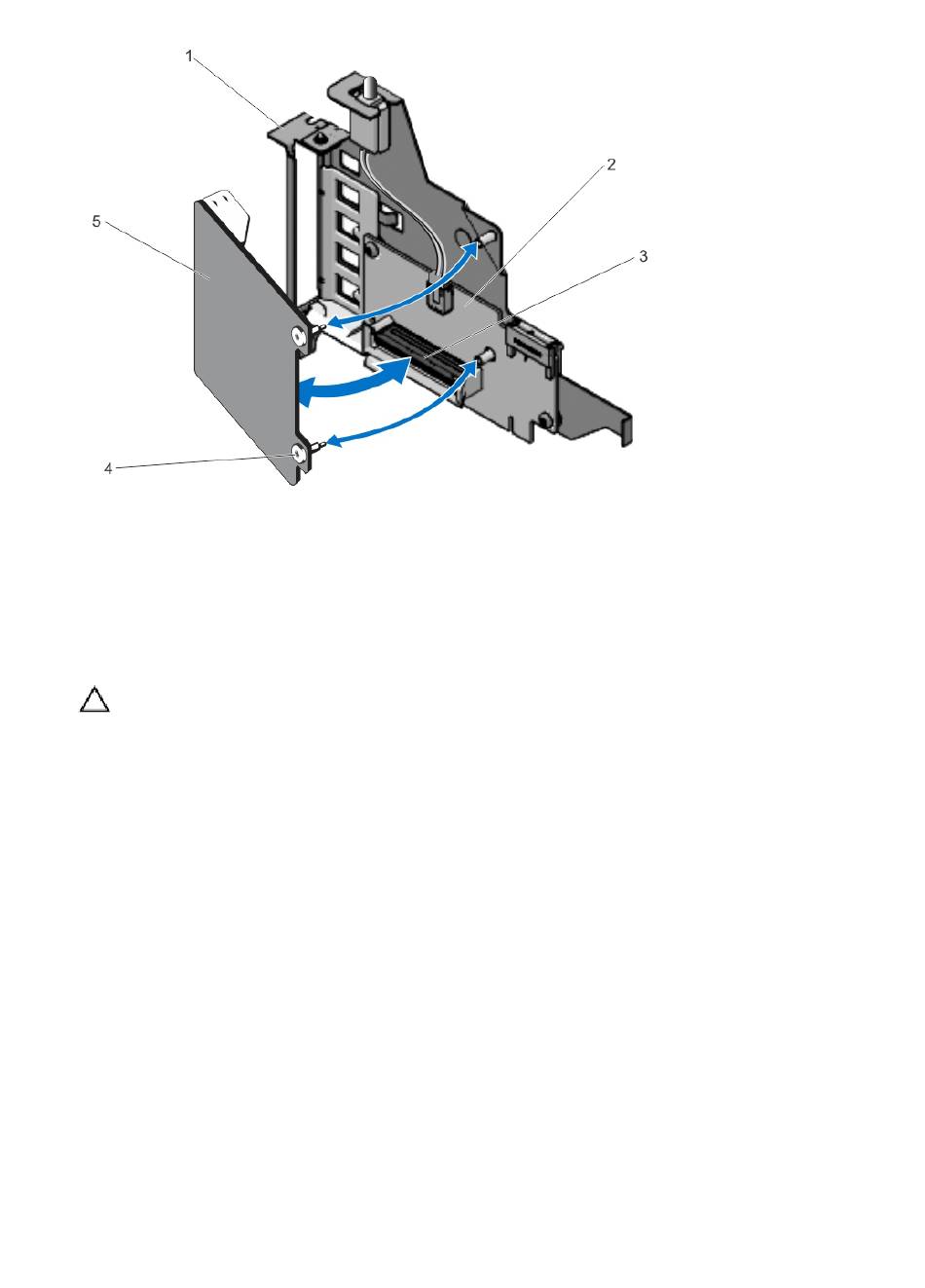

Figure 36. Retrait et installation de la carte fille réseau
1.
panneau NDC
3.
connecteur NDC sur la carte de montage d'E/S
5.
carte fille réseau
Installation de la carte fille réseau
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
1.
Orientez la carte NDC de manière à ce que les connecteurs de la carte réseau s'emboîtent dans l'ouverture de
l'emplacement sur la carte de montage.
2.
Alignez les vis imperdables sur les trous de vis de la carte de montage d'E/S.
3.
Appuyez sur le point de contact sur la NDC pour vous assurer que le connecteur NDC est en contact avec le
connecteur de la carte de montage d'E/S.
4.
À l'aide d'un tournevis cruciforme n° 2, serrez les deux vis imperdables pour fixer la carte fille réseau à la carte de
montage d'E/S.
5.
Installez la carte de montage NDC (carte de montage d'E/S 1).
6.
Refermez le système.
7.
Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont
connectés.
Carte SD vFlash
La carte SD vFlash est une carte numérique sécurisée (SD/Secure Digital) qui se connecte dans un logement de carte
SD vFlash sur le système. Elle offre des capacités de stockage local permanent à la demande et un environnement de
84
