Connecteurs de la carte système

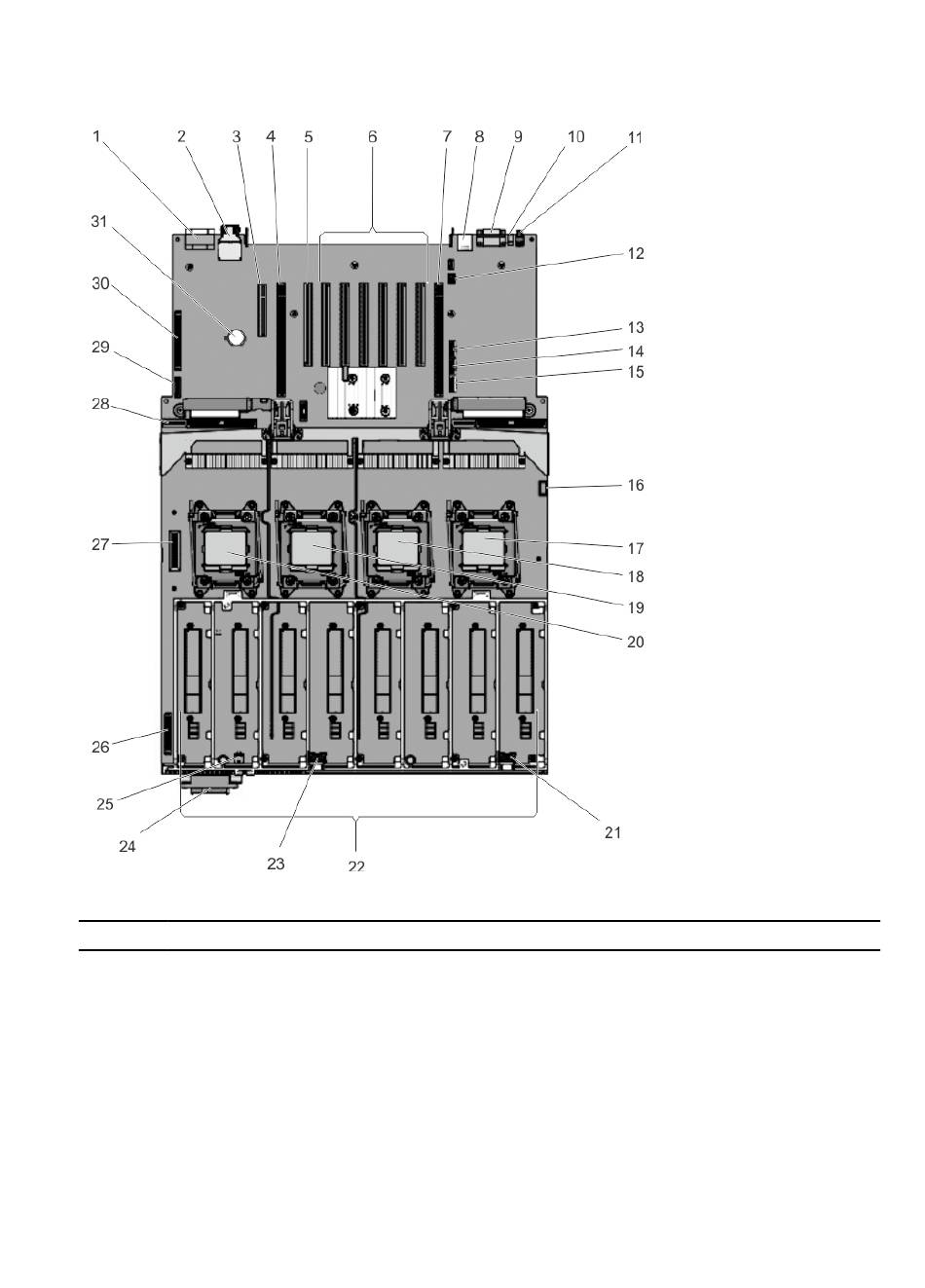

Figure 69. Connecteurs et cavaliers de la carte système
Élément Connecteur
1 J_VIDEO
2 JA_IDRAC_RG45
3 INT_STORAGE/J_PERC
4 J_PCIE_SLOT1
5 IO_RISER1/J_NDC_RISER
Description
connecteur VGA
Connecteur iDRAC
Connecteur de la carte du contrôleur de stockage
intégré
Connecteur de la carte de montage gauche d'E/S
(en option)
Connecteur de la carte de montage NDC
141
