3. Identifiez la carte fille du module d'extension SAS sur le système.
4. Déconnectez les câbles SAS connectés à la carte fille du module d'extension SAS et au fond de panier du disque
dur.
5. Poussez ou soulevez les pattes de dégagement de la carte de montage vers le haut, de façon à ce que les pattes
soient à une position de 90 degrés.
Tout en soulevant les pattes de dégagement, le chariot de la carte fille du module d'extension SAS coulisse vers
l'avant du système, en se dégageant lui-même des emplacements du fond de panier.
6. Tirez le chariot de la carte fille du module d'extension SAS pour le retirer du châssis du système.

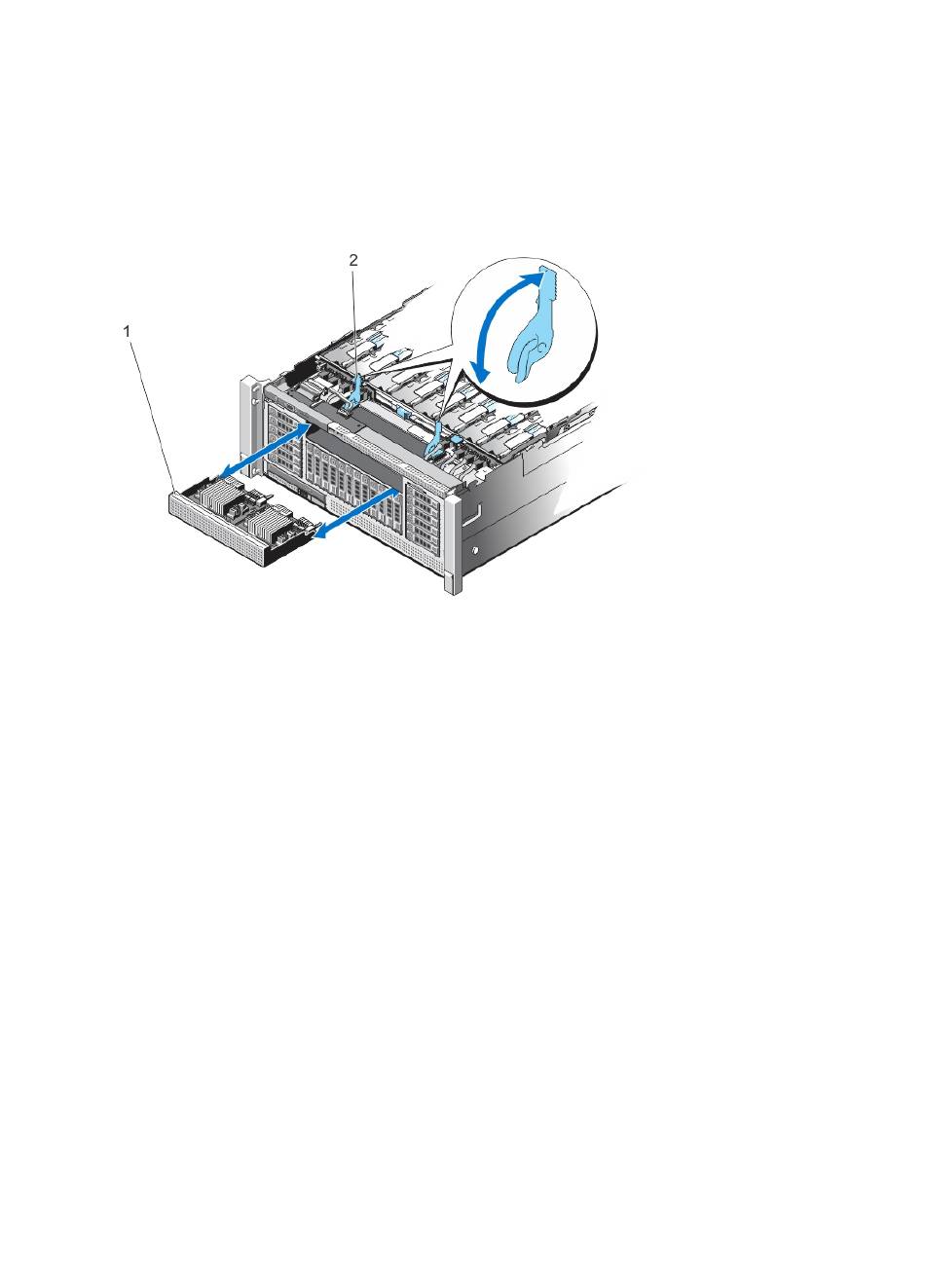

Figure 66. Retrait et installation de la carte fille du module d'extension SAS
1. chariot de la carte fille du module d'extension SAS

Installation de la carte fille du module d'extension SAS

1. Appuyez sur les deux pattes de dégagement vers l'intérieur afin de déverrouiller le verrou.
Une fois que le verrou est déverrouillé, les pattes de dégagement s'ouvrent.
2. Alignez la carte fille du module d'extension SAS avec l'ouverture sur le panneau avant du système.
3. Poussez délicatement la carte fille du module d'extension SAS à l'intérieur du châssis.
Ne pas appliquer une pression pour verrouiller la carte.
4. Assurez-vous que les broches de la carte fille du module d'extension SAS sont insérées dans les emplacements
correspondants du fond de panier.
5. Appuyez sur les pattes de dégagement pour verrouiller la carte fille du module d'extension SAS.
6. Branchez les câbles SAS.
7. Refermez le système.
8. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont
connectés.

Carte du panneau de commande

122
2. Patte de dégagement (2)
