Funcionamiento

El funcionamiento del CLIPLANS SICO 4004 está directamente ligado al funcionamiento de
circuitos de vía. Los circuitos de vía trabajan según un sencillo principio eléctrico y se cuentan
entre los sistemas automáticos de anuncio de liberación de la vía ampliamente difundidos. Con
ellos resulta posible reconocer en tramos de vía de forma automática si en ella se encuentra un
tren.

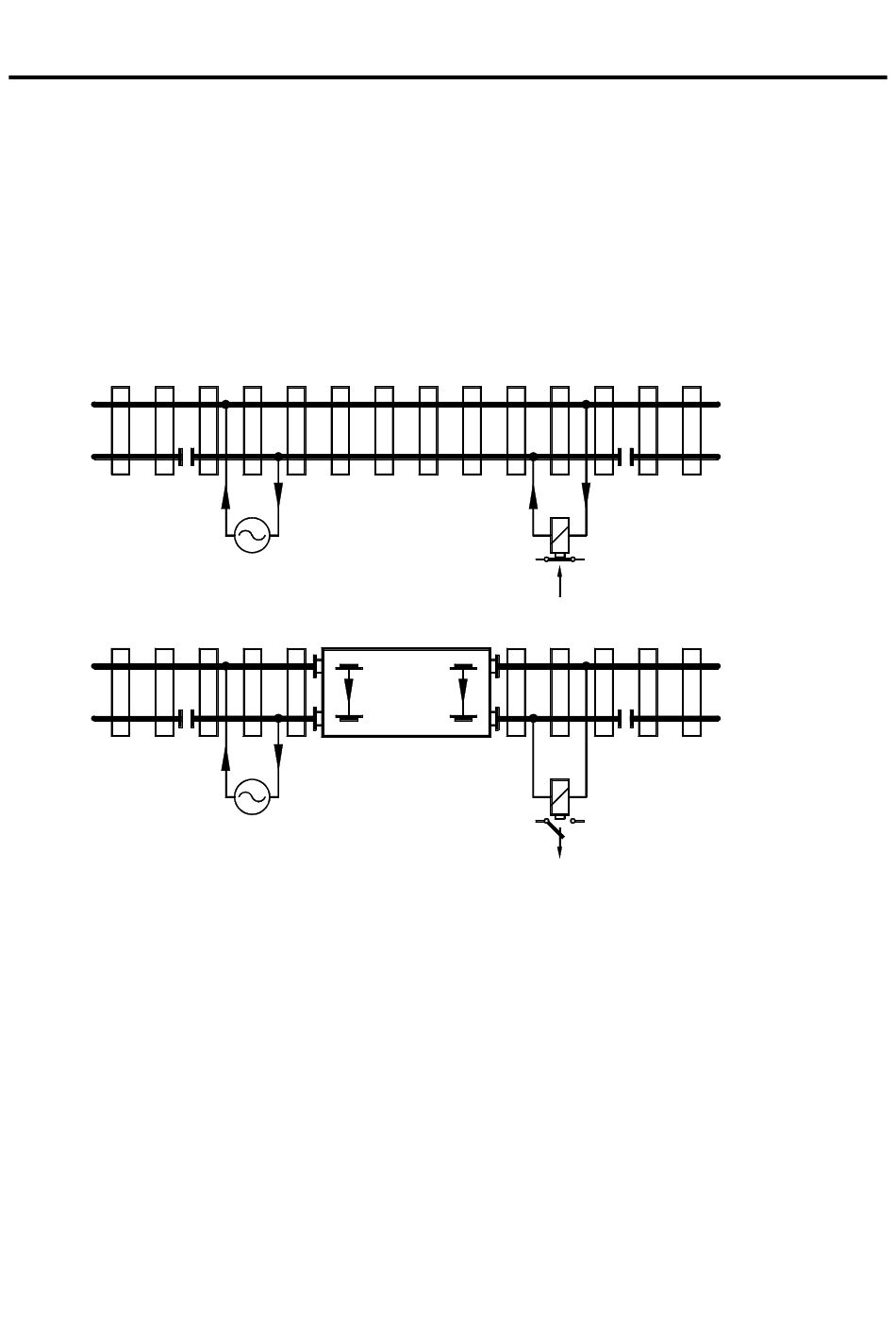

De forma simplificada, un circuito de vía está formado por el equipo de alimentación, la sección
de vía aislada y el equipo de recepción (sencillamente: relé). El circuito de corriente cerrado a
través de los carriles hace que el relé se coloque en la posición fijada, por lo que se hace
posible la liberación de la sección de vía.
voeding
alimentación
voeding
alimentación
Al entrar un tren en la sección de vía, los ejes del vehículo forman un cortocircuito eléctrico
entre el conductor de ida y el de retorno. Disminuye la corriente que pasa por el relé. Cae el
relé disparando así en la instalación de señalización local procesos de conmutación que
indican que la sección de vía está „ocupada". A través del enlace de señalización se bloquea
entre otras cosas la señal asignada a la sección en la posición de "parada" (rojo).
El CLIPLANS SICO 4004 forma al colocarlo entre los carriles como un eje de vehículo un
cortocircuito eléctrico definido simulando así un tren en movimiento en las secciones de vía con
cortocircuitos de vía. Este cortocircuito lo consigue el CLIPLANS SICO 4004 mediante los dos
conductores independientes y las parejas de puntas de contacto. Mediante esta duplicación se
alcanza un aumento enorme de la fiabilidad de cortocircuito frente a otros sistemas de
cortocircuitos. De forma adicional se comprueba si la resistencia de cortocircuito del
CLIPLANS SICO 4004 resulta suficientemente baja para una influenciación segura del circuito
de vía. Se indicará de forma óptica una resistencia aumentada por influencias desfavorables
que por medio del ajuste del relé podría colocar la instalación de señalización en el estado
peligroso de "sección de vía libre".
sección = libre Sectie niet bezet
Trein
sección = ocupada Sectie bezet
relé
relais
relais
relé
