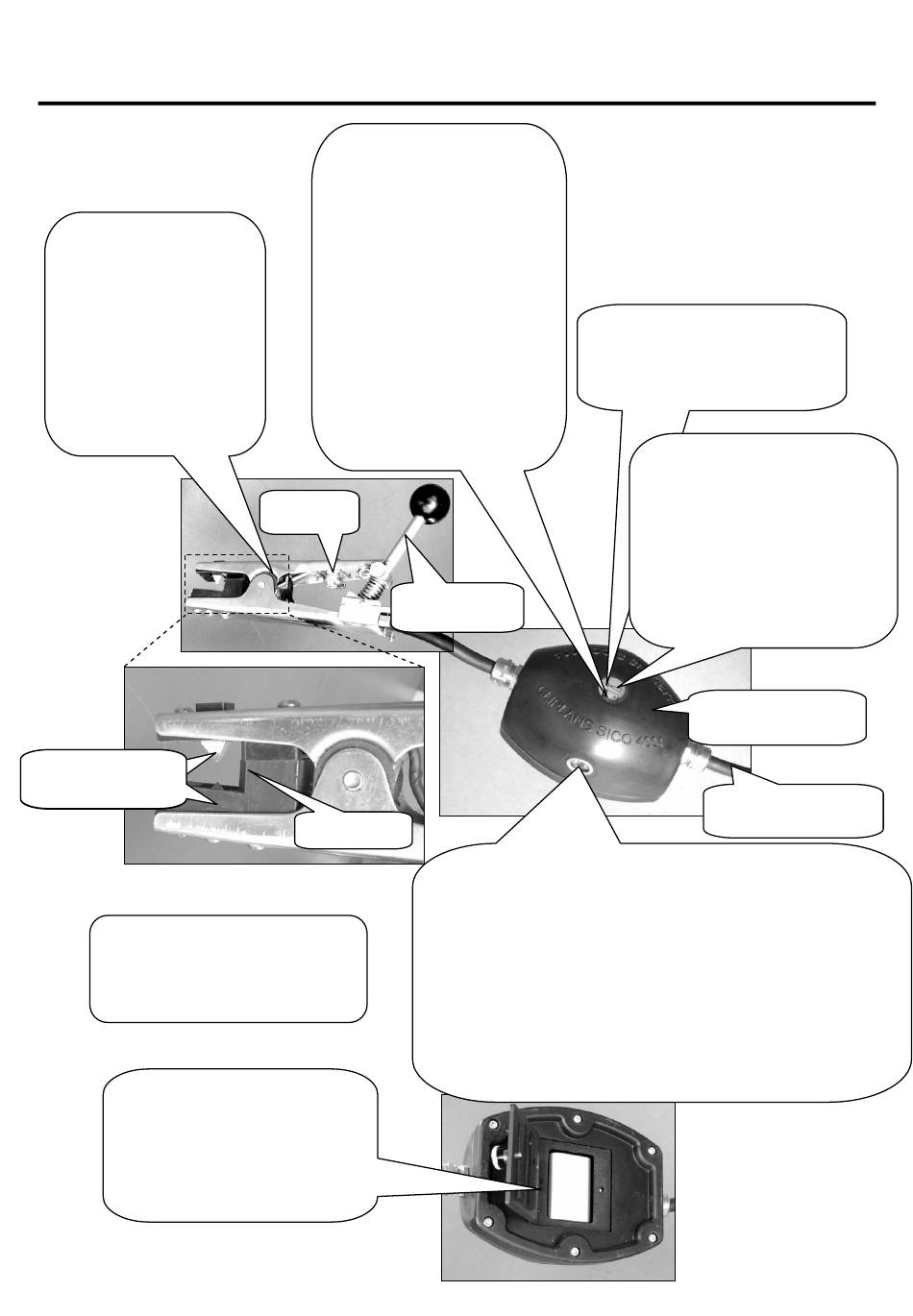

Visión de conjunto de servicio
Pinza de contacto
Conecte las dos
pinzas de contacto
una detrás de otra a
los dos carriles de la
sección de vía a
proteger. De esta
forma el
CLIPLANS SICO 4004
queda activado.
Puntas de
contacto
No se requiere un interruptor
On / Off. Coloque
simplemente las dos pinzas
de contacto en la vía.
Compartimiento del
acumulador
Es posible el cambio del
acumulador con el
CLIPLANS SICO 4004
conectado a la vía.
E-2
Avisador de acumulador
(rojo)
El avisador avisa en el
momento de la puesta en
marcha del
CLIPLANS SICO 4004 en
caso de que sea
insuficiente la energía
restante en el acumulador.
En ese caso sustituya el
acumulador por otro
cargado. No tendrá lugar
un aviso de acumulador
bajo de energía durante el
servicio.
cerrado
Palanca
tensora
Tope
sucesivamente, los diodos de luz parpadeantes (aprox.
Sensor de luz ambiental
Adapta la intensidad de
iluminación de los diodos de
luz a la claridad ambiental.
Diodo de luz de señalización (blanco)
¡Para proteger sus ojos no mire nunca
ATENCIÓN:
directamente y de cerca a los diodos de luz! Tras
colocar correctamente las pinzas de contacto
dos parpadeos por segundo) indican que se están
cumpliendo los valores límite de resistencia de
cortocircuito.
¡No se podrá partir de la base de un
ATENCIÓN:
cortocircuito de carril seguro mientras no parpadeen
los diodos de luz blancos! ¡Atención en la vía!
Avisador de sistema
(amarillo)
La luz permanente de este
avisador indica una
autocomprobación fallida.
Retire ambas pinzas de
contacto e inicie de nuevo
la puesta en
funcionamiento.
Unidad de
control
Cable de
cortocircuito
