5.14.2 Alignement résistance de ligne
La valeur de résistance des lignes peut être réglée directement ou bien alignée par la source de courant.
À la livraison, la résistance de ligne des sources de courant est réglée sur 8 mOhm. Cette valeur
correspond à un câble de masse de 5 m, à un faisceau intermédiaire de 1,5 m et à une torche de
soudage refroidie à l'eau de 3 m. Avec d'autres longueurs de faisceau, une correction de la tension +/-
est par conséquent nécessaire pour l'optimisation des propriétés de soudage. En réalignant la résistance
de ligne, la valeur de correction de la tension peut être remise à une valeur proche de zéro. La résistance
de ligne électrique doit être réalignée après chaque remplacement d'un composant accessoire comme
par ex. la torche de soudage ou le faisceau intermédiaire.
Si un deuxième dévidoir est utilisé dans le système de soudage, le paramètre (rL2) doit être mesuré pour
ce dernier. Pour toutes les autres configurations, l'alignement du paramètre (rL1) suffit.
1
0
2
3
4
099-005103-EW502
30.10.2013
l
+
0
l
Structure et fonctionnement
m /m in
B
A

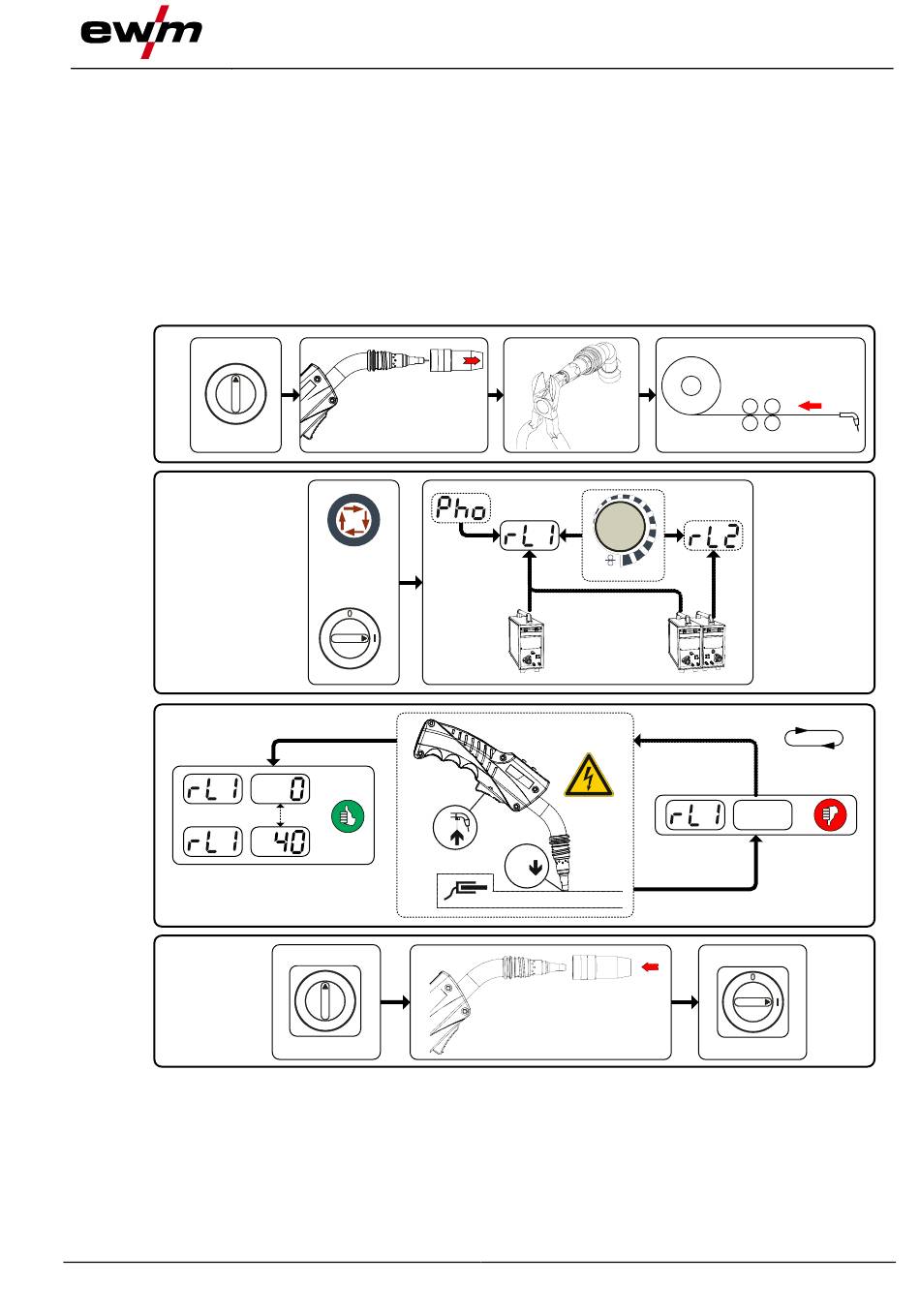

Illustration 5-55
Menu de configuration des postes
