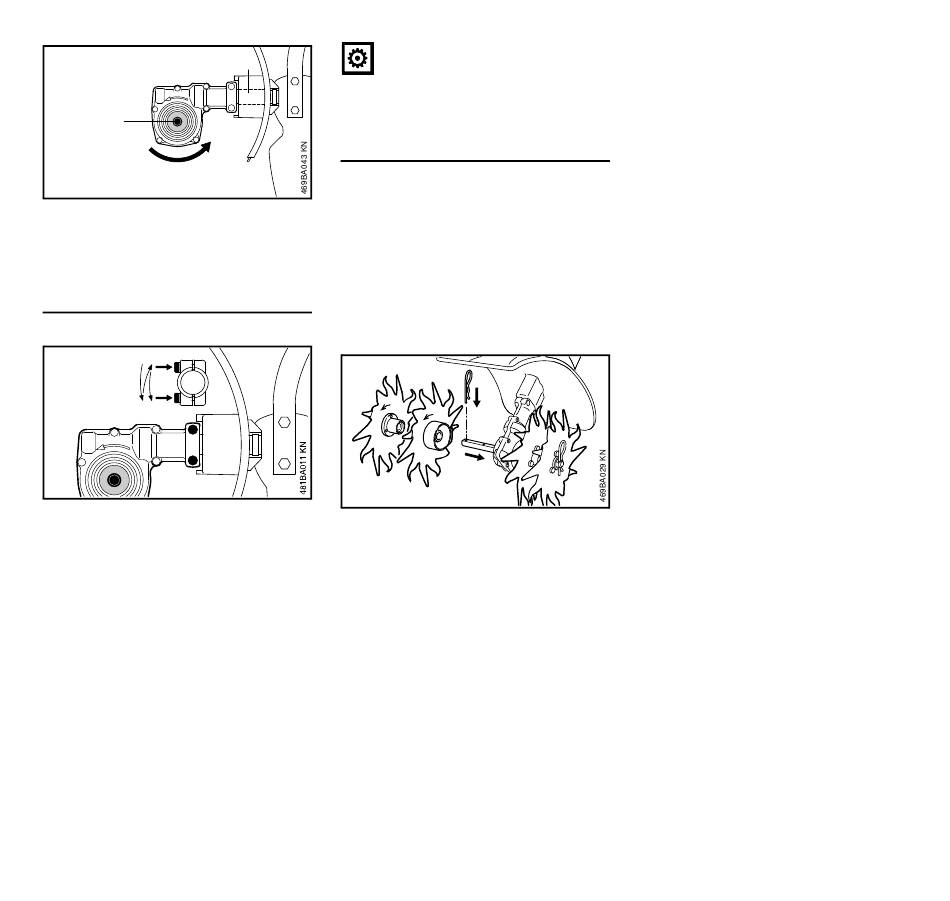

Die Welle (1) liegt unterhalb vom
Schaft (2).
Drehrichtung (3) des MultiWerkzeuges.
Getriebeposition bei Bedarf einstellen
Klemmschrauben am Getriebe
N
lösen
Getriebe um 180° drehen
N
Getriebe in korrekter Position
N
ausrichten
die beiden Klemmschrauben am
N
Getriebe nach folgendem Schema
anziehen:
erste Schraube nur leicht anziehen
–
zweite Schraube nur leicht
–
anziehen
erste Schraube festziehen
–
zweite Schraube festziehen
–
BF-MM, BK-MM
2
HINWEIS
Das Getriebe darf sich auf dem Schaft
nicht mehr verdrehen lassen.
MultiWerkzeug anbauen
Hacksterne entsprechend der
N
Anordnung auf der Welle sortieren –
dabei beachten:
Linke und rechte Hacksterne sind
unterschiedlich. Die Drehrichtung auf
Getriebe und Hacksternen ist mit einem
Pfeil gekennzeichnet und muss
übereinstimmen.
5
inneren, rechten Hackstern (4) auf
N
der Welle drehen bis er sich
aufschieben lässt – dabei die Pfeile
der Drehrichtung beachten
Der innere Hackstern hat eine größere
Nabe als der äußere Hackstern
6
4
äußeren, rechten Hackstern (5) auf
N
der Welle drehen bis er sich
aufschieben lässt – dabei die Pfeile
der Drehrichtung beachten
Federstecker (6) in die Bohrung der
N
Welle einstecken und einrasten –
Federstecker flach am Hackstern
anlegen
Hacksterne auf der linken Seite in
N
gleicher Weise montieren
