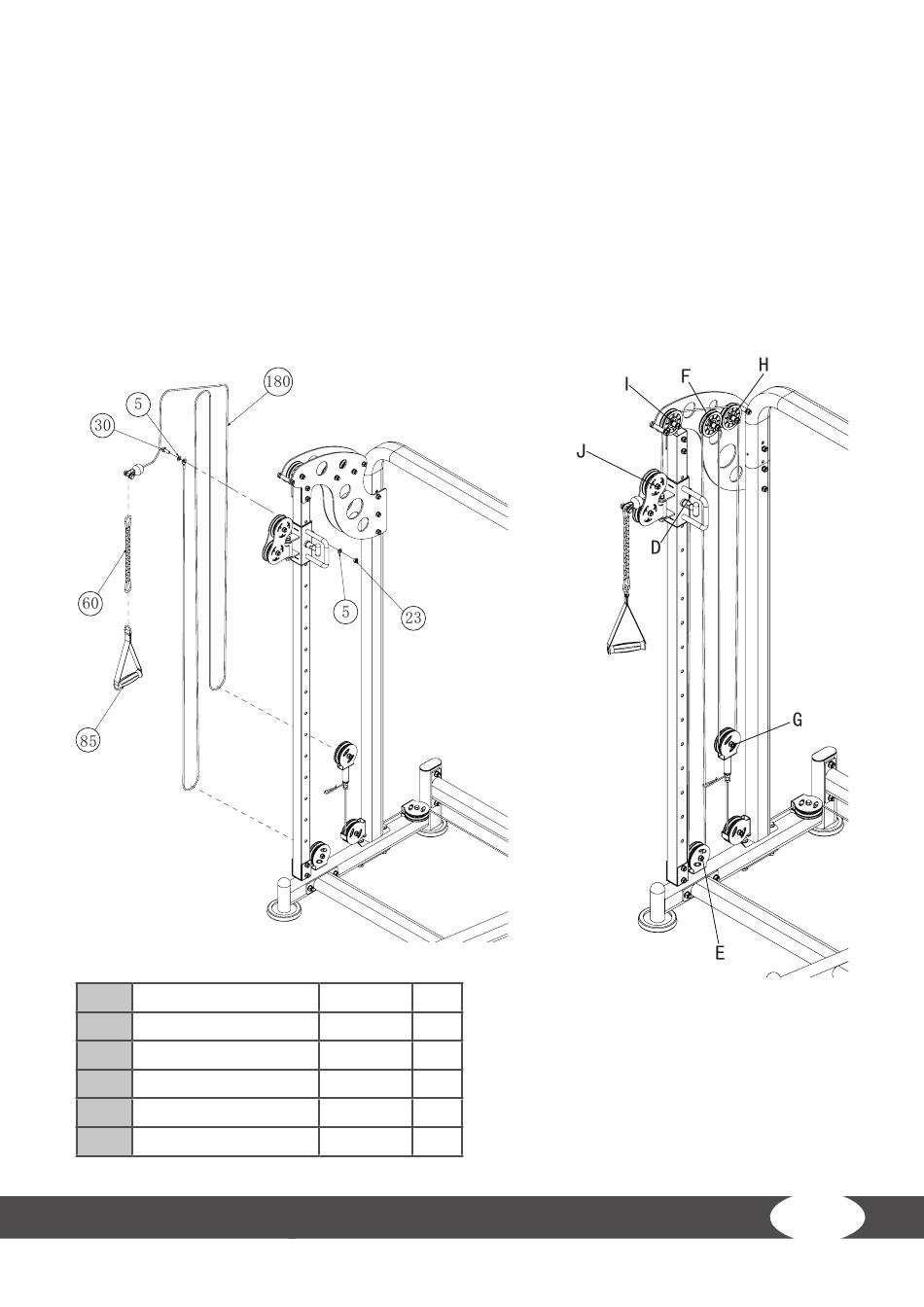

Étape 6
1.
Fixez l'extrémité longue et plate de la tour de câbles de traction (180) au point D à l'aide d'une
vis M10*25 (52), d'une rondelle entretoise Ф10 (5) et d'un contre-écrou M10 (23).
2.
Retirez la tête sphérique à l'extrémité du long câble de la tour (180).
3.
Tirez maintenant le long câble de la tour de câbles (180) depuis le point D à travers les points E,
F, G, H, I, J en suivant l'ordre indiqué (voir schéma des câbles).
4.
Remettez ensuite en place la tête sphérique à l'extrémité du câble.
5.
Accrochez 9 chaînes et mousquetons (60) en fixant une extrémité à la poignée (85) et l'autre
extrémité au long câble de la tour (180).
5
washer
23
lock nut
30
hexagon bolt
60
9 link chain & snap hook
85
handle belt
180
pull cable tower long
Φ10
2
M10
1
M10*25
1
1
1
L:7290mm
1
