2.5
Montage - Poulie verticale
Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

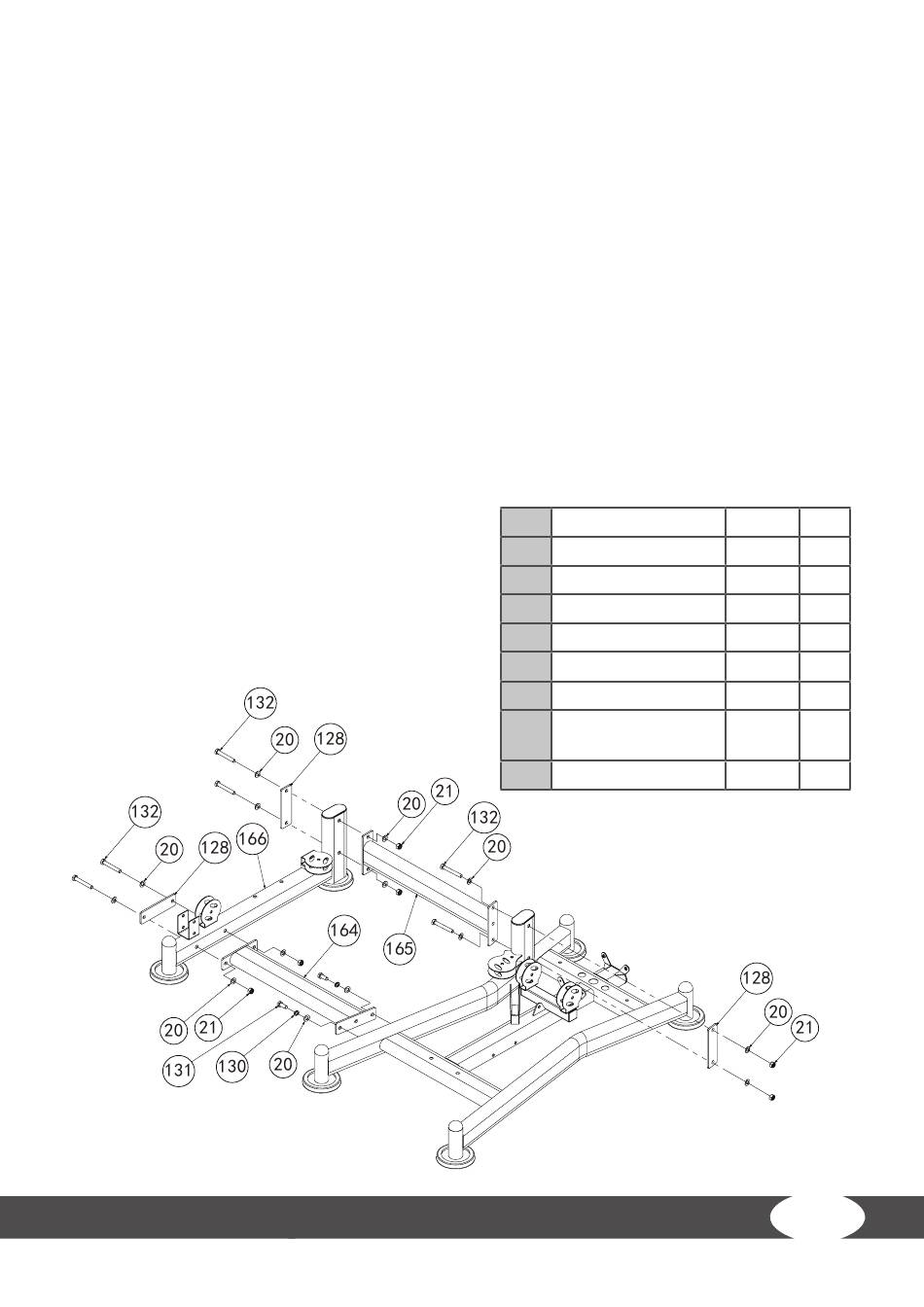

Étape 1
1.
Fixez le tube de liaison avant (164) sur le cadre principal à l'aide de deux vis M12*30 (131), deux
rondelles élastiques Ф12 (130) et deux rondelles entretoises Ф12 (20).
2.
Fixez le tube de liaison arrière (165) sur le cadre principal avec deux vis M12*80 (132), deux
rondelles entretoises Ф12 (120), deux contre-écrous M12 (21) ainsi que la plaque de liaison
(128).
3.
Fixez le cadre principal latéral (166) sur les tubes de liaison avant et arrière avec quatre vis
M12*80 (132), quatre rondelles entretoises Ф12 (20), des contre-écrous M12 (21) ainsi que les
plaques de liaison (128).
20
washer
21
lock nut
128
connection nut
130
spring washer
131
hexagon bolt
132
hexagon bolt
164
connection tube
165
pull cable tower back
connection tube
166
side ground frame
Φ12
14
M12
6
3
Φ12
2
M12*30
2
M12*75
6
1
1
1
37
