Mise en fonction
Engagement des étiquettes
21
20
19
18
17
15 14
16

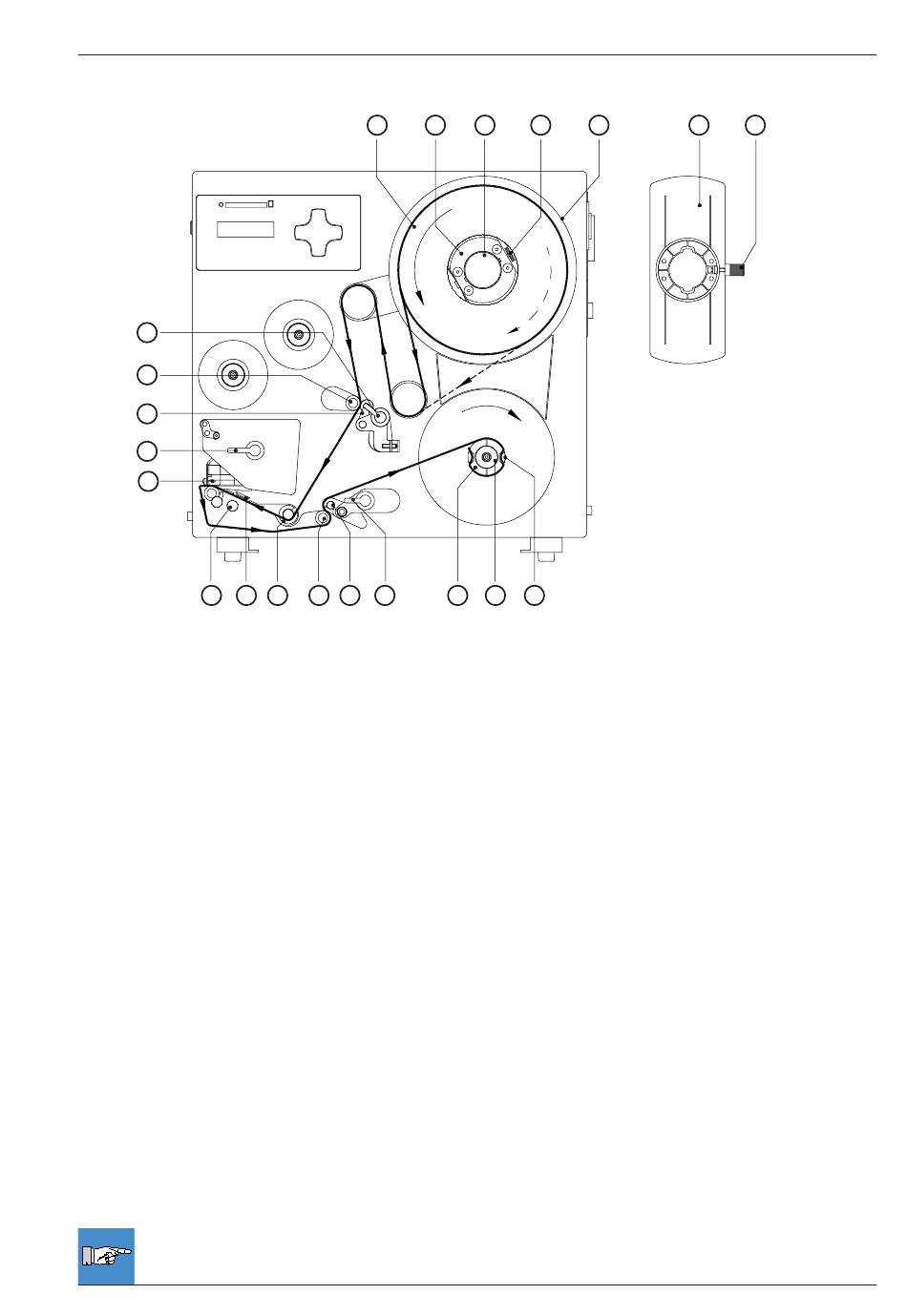

Figure 5b Engagement des étiquettes
1. Placer le rouleau d'étiquettes (1) sur le dérouleur interne (3), en veillant à bien le plaquer contre le
fl asque. Attention : l'étiquette sur la bande doit être visible du haut. Si vos étiquettes sont enroulées
avec la face à l'extérieur, suivre la ligne continue, si les étiquettes sont enroulées avec la face vers
l'intérieur suivre la ligne en pointillés.
2. Placer le fl asque (6) sur le dérouleur interne (3), le plaquer contre le rouleau d'étiquettes (1) , serrer
la vis moletée pour fi xer le fl asque.
3. Tourner dans le sens des aiguilles d'une montre les leviers (11, 18 et 21) jusqu'en butée. Ouvrir le
système de transport (12,13) ainsi que le système de transport arrière (19,20) afi n de déverrouiller
la tête d'impression thermique (17).
4. Déplacer le guide papier (14) au maximum vers la droite.
5. Dérouler la bande d'étiquettes et la placer selon la fi gure 5b.
Attention à placer la bande d'étiquettes dans la cellule de repérage de l'étiquette (15).
6. Amener le support siliconé jusqu'à l'enrouleur interne après en avoir retiré les étiquettes (10).
7. Placer la bande d'étiquettes entre les griffes de l'enrouleur interne et les deux coques (8). Maintenir
l'enrouleur interne, puis tourner la tête moletée (9) dans le sens inverse des aiguilles d'une montre
et coincer la bande support.
8. Tourner l'enrouleur de fi lm transfert dans le sens inverse des aiguilles d'une montre afi n de tendre le
fi lm transfert.
9. Placer le guide d'étiquettes (14) contre le bord externe de la bande d'étiquettes.
10. Refermer dans le sens inverse des aiguilles d'une montre les leviers (11, 18 et 21), le système de
transport (12,13) ainsi que le système de transport arrière (19,20) afi n de verrouiller la tête d'impression
thermique (17).
Si vous prévoyez un arrêt prolongé de l'imprimante, relevez la tête d'impression; vous éviterez
la compression inutile, voire la déformation du rouleau d'impression.
