INSTALLAZIONE APPARECCHI A SOSPENSIONE - INSTALLATION OF SUSPENDED FIXTURES
5°
INSTALLATION DES LUMINAIRES SUSPENDUS - HÄNGENDE APPARATE - INSTALACIÓN DE DISPOSITIVOS SUSPENDIDOS
S_220A - S_221A - S_222A - S_223A

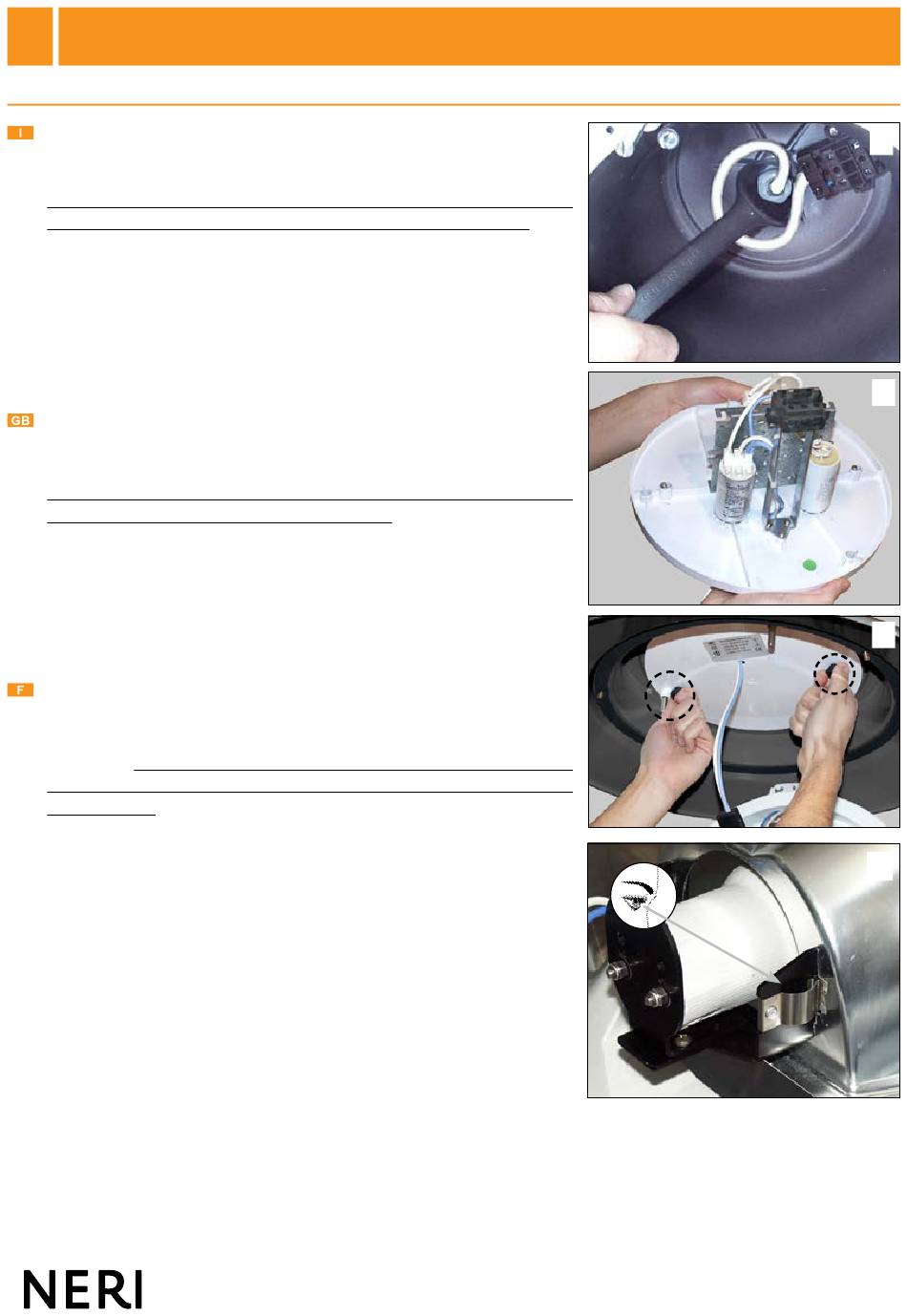

Stringere il pressacavo sul corpo dell'apparecchio (fig. I).
I
Reinserire la piastra di cablaggio (fig.L) sui tre perni e avvitare i due pomelli
di fissaggio (fig. M).
Attenzione: verificare che le caratteristiche della lampada siano conformi
alle caratteristiche dell'apparecchio (etichette dati e avvertimento).
Il dispositivo di supporto della lampada è dotato di 2 molle ad incastro per il
fissaggio (fig. N). Spingere sulle due molle ed estrarre il supporto portalampada
(fig. O) dalla sede. Avvitare la lampada e reinserire il supporto portalampada,
e fare attenzione che anche le due molle si incastrino nelle apposite sedi.
Ricollegare il giunto di collegamento della lampada (fig. P). Chiudere la parte
inferiore e avvitare le due viti sulla parte superiore (fig. Q) con un momento
torcente di 2,5 Nm.
L
Tighten cable grip on light fixture housing (fig. I).
Replace wiring plate (fig. L) on three pins and tighten the two fixing knobs
(fig. M).
Attention: make sure that the features of the lamp comply with the
features of the fixtures (labels, data and notice).
The lamp supporting device is equipped with two snap in springs for fastening
it (Fig. N). Push on both springs and take out the lamp holder support (Fig. O)
from its seat. Screw the lamp and put back the lamp holder support.
Make sure the springs snap into their seats. Reconnect lamp power supply
plug (fig. P). Close lower section and tighten two screws on upper section (fig.
M
Q) with a tightening torque of 2.5 Nm.
Serrer le presse-câble sur le corps du luminaire (fig. I).
Réintroduire la plaque de câblage (fig. L) sur les trois goujons et visser les
deux pommeaux de fixation (fig. M).
Attention: vérifier que les caractéristiques de la lampe soient
conformes aux caractéristiques de l'appareil (étiquette informations et
avertissement).
Le dispositif de support de la lampe est pourvu de 2 ressorts à emboîtement
pour la fixation (fig. N). Pousser sur les deux ressorts et extraire le support
O N
de la douille (fig. O) de son siège. Visser la lampe et réinsérer le support de
la douille et faire attention à ce que les deux ressorts s'emboîtent dans leur
siège.
Reconnecter le joint de raccordement de la lampe (fig. P). Fermer la partie
inférieure et visser les deux vis sur la partie postérieure (fig. Q) par un moment
de torsion de 2,5 Nm.
