D. Emplacement
Remarque : Si cet appareil est installé dans une salle de bain,
il doit être protégé par un boîtier ou un circuit DDFT. Si le boîtier
est utilisé, il doit être facile d'accès. Cet appareil électrique
n'est pas étanche à l'eau. Pour éviter les chocs électriques,
il doit être installé de manière à éviter à ce que l'eau ne pénètre
dans l'appareil. Il doit être installé à l'écart des douches, des
baignoires et des autres sources d'eau. Ne jamais placer
l'appareil à un endroit où il risque de tomber dans une baignoire
ou un récipient d'eau.
Suivez les instructions générales pendant la sélection
de l'emplacement pour votre foyer :
•
Pour assurer des performances optimales, ne le placez
pas à un endroit ensoleillé.
•
Le service d'alimentation électrique doit être installé
à proximité du foyer électrique avant la finition pour
éviter toute reconstruction.
•
Voir la figure 3.1 concernant la taille de l'appareil pour
déterminer l'emplacement d'installation.
E. Dégagement des matériaux inflammables
Reportez-vous à la Figure 4.1 pour vous renseigner sur les
dimensions minimales nécessaires de l'enchâssure et les
dégagements par rapport aux matériaux inflammables.
Dégagement minimal par rapport aux matériaux combustibles
Côtés............................12,7 mm (1/2 po)
Plancher................................0 mm (0 po)
Partie supérieure......28,56 mm (1-1/8 po)
Arrière....................................0 mm (0 po)
Avant................................914 mm (36 po)
Manteaux...........................Voir Figure 3.2
REMARQUE : Ne pas entourer le foyer d'isolant qui pourrait
obstruer les claires-voies.

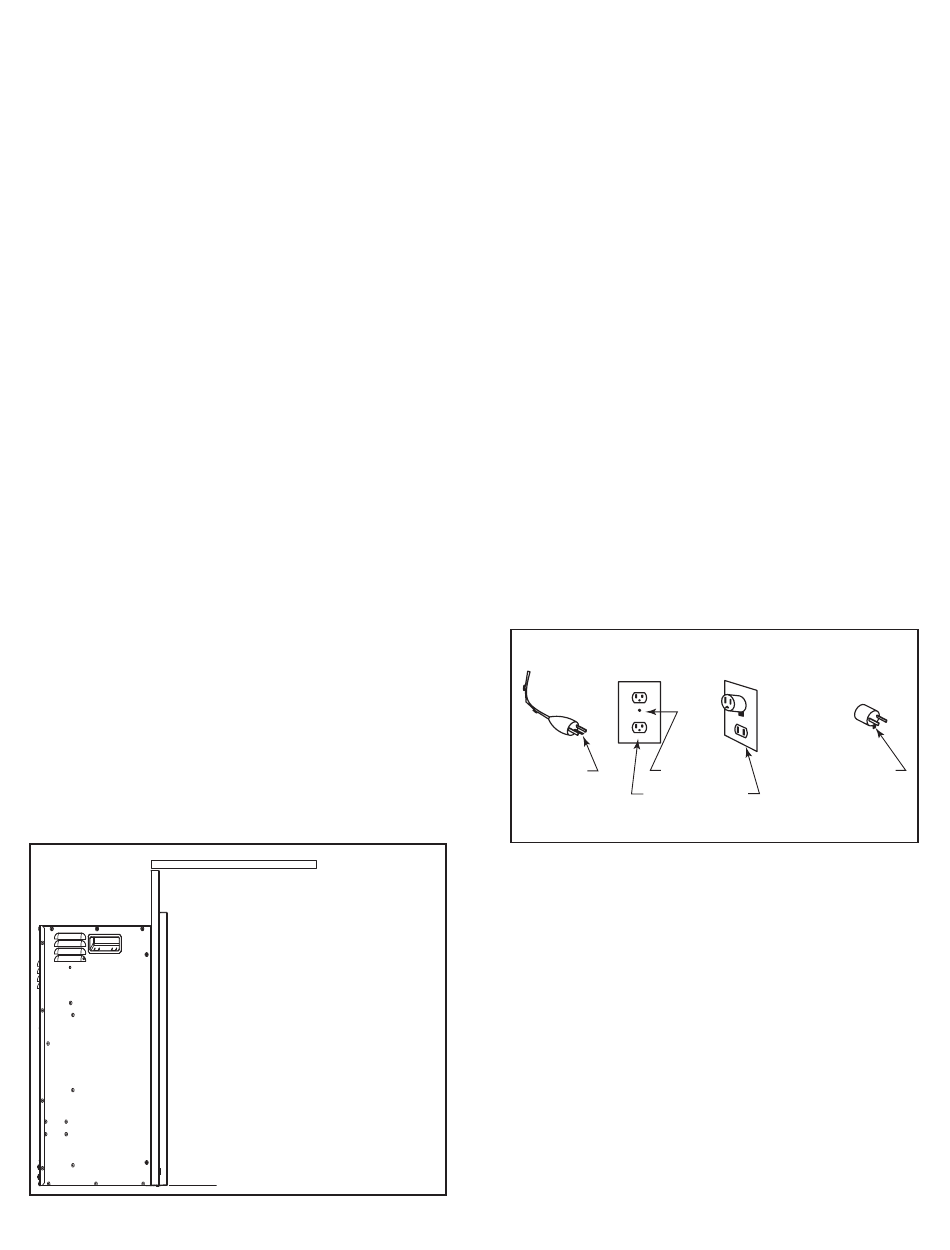

Figure 3.2 Manteau - Encadrement
∞
VERTICALE MINIMALE = 0 mm (0 po)
à partir de la partie supérieure de
l'encadrement. Pas de limite quant
à la projection horizontale maximale.
REMARQUE : NE PAS SUPERPOSER
L'ENCADREMENT AVEC LE MANTEAU
PERMANENT OU AUTRE MATÉRIAU
DE FINITION. L'ENCADREMENT ET
L'APPAREIL DOIVENT ÊTRE AMOVIBLES
DANS L'ÉVENTUALITÉ OÙ UN ENTRETIEN
FUTURE S'AVÉRERAIT NÉCESSAIRE.
SimpliFire • SF-INS30-BK • 2042-980BFR • 12/18
AVERTISSEMENT! Risque d'incendie! Éloignez les cordons
électriques, les draperies, les meubles et d'autres matériaux
combustibles d'au moins 0.9 m (3 pi) à l'avant du foyer électrique.
F. Connexion électriques
AVERTISSEMENT! Risque d'incendie et de décharge
électrique et de blessures! Pour diminuer les risques
d'incendie, de chocs électriques et de blessures, le câblage
de la prise murale doit être en conformité avec les codes
du bâtiment locaux et toutes les règlementations pertinentes.
Un circuit de 15 AMP, 120 Hz, 60 Hz avec une prise
correctement mise à la terre est requis.
Cet appareil est fourni avec une boîte de jonction équipée
d'une prise NEMA-5-15P Un adaptateur doit être utilisé pour
effectuer le raccord à un réceptacle à deux fentes (Figure 3.3).
Le fil vert de mise à la terre qui s'étend depuis l'adaptateur doit
être raccordé à une prise à la terre permanente telle qu'une
boîte électrique correctement mise à la terre. L'adaptateur ne
devrait être utilisé que si un réceptacle de mis à la terre à trois
fentes est disponible.
Boîte de sortie électrique
Une boîte de prise peut être installée dans le foyer
de maçonnerie à combustible solide existant ou préfabriqué.
Les dimensions minimales de l'enchâssure peuvent nécessiter
un ajustement lors de la planification de l'installation. Sinon,
le cordon d'alimentation fourni peut être dirigé à travers la coin
inférieur de l'encadrement vers une prise à proximité.
A
Broche de
Vis métallique
mise à la terre
Couvercle de la
boîte électrique
mise à la terre
Figure 3.3 Connexion du cordon électrique
AVERTISSEMENT!
Risque d'incendie et de décharge
électrique et de blessures! Assurez-vous que le cordon
d'alimentation n'est pas installé de telle sorte qu'il ne soit pas
pincé ou appuyé contre un bord tranchant, et assurez-vous que
le cordon d'alimentation est rangé ou sécurisé pour éviter les
trébuchements et les accrocs.
B
C
Tête de
mise à la
terre
