1. INSTRUCCIONES DE USO

1.1 Presentación
Estimado cliente:
Muchas gracias por elegir ERA F 23 - 32 - 45 - 56, una caldera de pie LAMBORGHINIde
diseño avanzado, tecnología de vanguardia, elevada fiabilidad y cualidad constructiva.
Le rogamos que lea atentamente este manual y lo guarde con esmero para poderlo con-
sultar en cualquier momento.
ERA F 23 - 32 - 45 - 56 es un generador térmico de alto rendimiento para calefacción y
producción de agua caliente sanitaria, con quemador modulante y alimentado a gas na-
tural o líquido (configurable a la hora de la instalación) y gobernado por un avanzado
sistema de control electrónico.
El cuerpo de la caldera se compone de elementos de fundición, cuya forma especial
asegura un intercambio térmico eficaz en cualquier condición de funcionamiento. El que-
mador modulante es del tipo de aire aspirado, se ha fabricado con acero inoxidable, pue-
de funcionar con gas metano o líquido y posee encendido electrónico con control de la
llama por ionización.
La caldera incluye preinstalación para conectar un calentador externo de
A
agua sanitaria (opcional). Las funciones relativas a la producción de agua
sanitaria descritas en este manual son válidas sólo si el acumulador sa-
nitario opcional está conectado como se indica en sec. 2.3

1.2 Panel de mandos

16 9
4
3
12 10 7

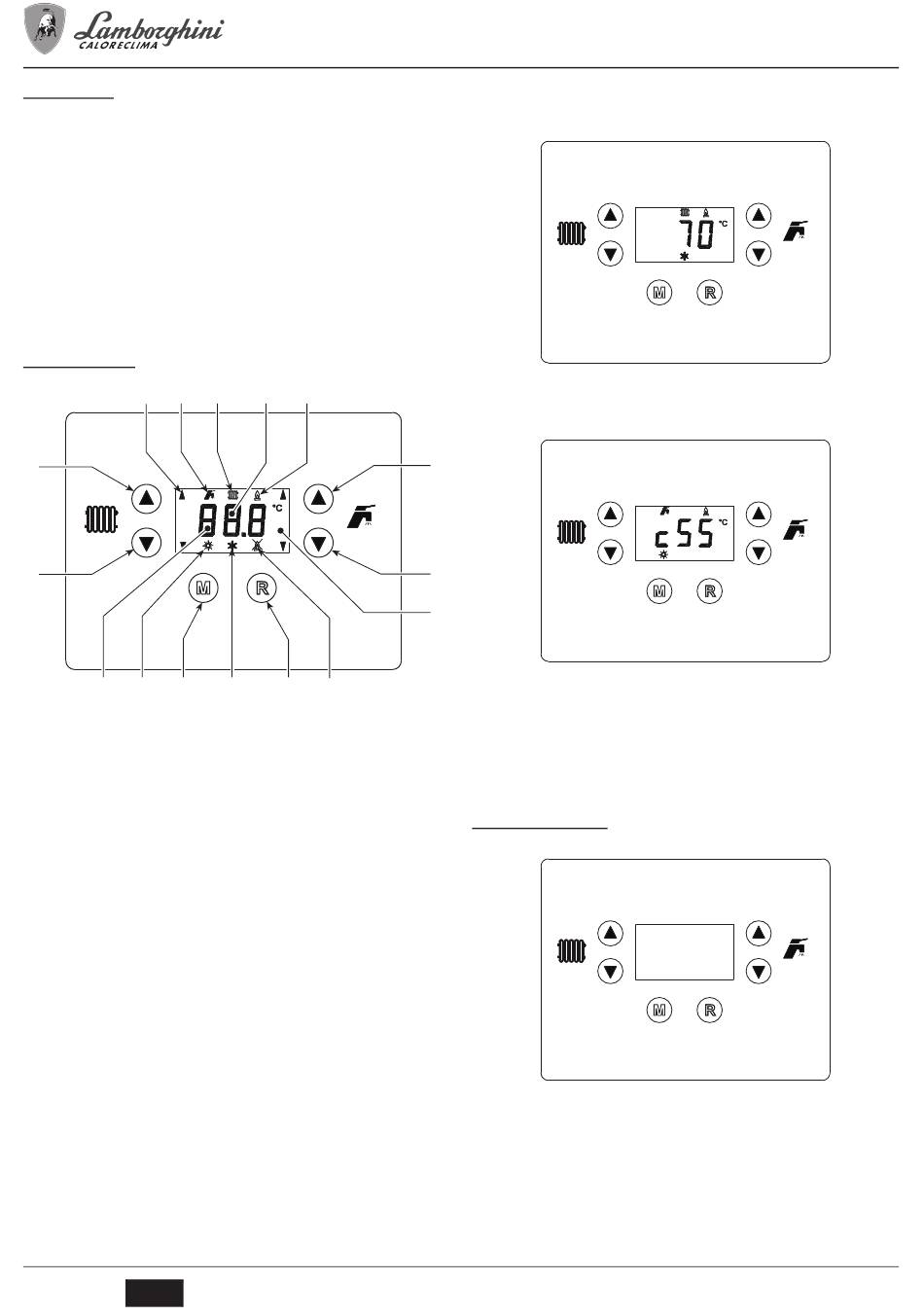

fig. 1 - Panel de control
Leyenda
1 = Tecla de disminución de la temperatura del agua caliente sanitaria
2 = Tecla de aumento de la temperatura del agua caliente sanitaria
3 = Tecla de disminución de la temperatura de calefacción
4 = Tecla de aumento de la temperatura de calefacción
5 = Pantalla
6 = Tecla de restablecimiento - selección de la modalidad Verano/Invierno - Menú
"Temperatura adaptable"
7 = Tecla de selección de la modalidad Economy/Confort - Encendido/Apagado
del aparato
8 = Indicación de modalidad Invierno
9 = Indicación de funcionamiento en producción de ACS
10 = Indicación de modalidad Verano
11 = Indicación multifunción
12 = Indicación de modalidad C (Confort)
13 = Indicación de funcionamiento de la calefacción
14 = Indicación de anomalía por bloqueo
15 = Indicación de quemador encendido
16 = Las flechas se encienden simultáneamente al conectar el reloj programador a
distancia (opcional)
28
ES
13 11 15
8 6 14
cod. 3540L893 - Rev. 01 - 03/2018
ERA F 23 - 32 - 45 - 56
Indicación durante el funcionamiento
Calefacción
La solicitud de calefacción (generada por el termostato ambiente o el reloj programador
a distancia) se indica mediante el encendido del radiador (13 - fig. 1).
Agua caliente sanitaria
La solicitud de calentamiento acumulador es indicada mediante la activación de la llave
(9 - fig. 1).
2
1
5
Exclusión del acumulador (Economy)
El calentamiento/mantenimiento en temperatura del acumulador puede ser desactivado
por el usuario. En tal caso, no hay suministro de agua caliente sanitaria.
Cuando el calentador está activado (opción predeterminada) en la pantalla aparece el
símbolo confort (12 - fig. 1). El calentador puede ser activado o desactivado por el usua-
rio desde el menú de selección.
Pulsar la tecla N (7 - fig. 1). La pantalla muestra la modalidad seleccionada que podrá
ser modificada con las teclas sanitarias (1 y 2 - fig. 1): seleccionar ECO (Economy) o
CON (Confort) y pulsar la tecla N (7 - fig. 1) para confirmar.

1.3 Encendido y apagado

Caldera sin alimentación eléctrica
fig. 4 - Caldera sin alimentación eléctrica
B
Si la caldera se desconecta de la electricidad o del gas, el sistema antihielo no
funciona. Antes de una inactividad prolongada durante el invierno, a fin de evi-
tar daños causados por las heladas, se aconseja descargar toda el agua de la
caldera (sanitaria y de calefacción); o descargar sólo el agua sanitaria e intro-
ducir un anticongelante apropiado en la instalación de calefacción, según lo in-
dicado en la sec. 2.3.
fig. 2
fig. 3
