3. UTILISATION ET ENTRETIEN

Toutes les opérations de réglage, de transformation, de mise en service et d'entretien
décrites ci-après doivent être effectuées par un professionnel qualifié conformément aux
textes réglementaires et règles de l'art en vigueur (par exemple, le personnel SAT de vo-
tre zone).
LAMBORGHINI Toute responsabilité contractuelle et extracontractuelle du constructeur
est exclue pour les dommages causés par des erreurs dans l'installation et l'utilisation
et, dans tous les cas, par le non-respect des instructions fournies par le constructeur.
3.1 Réglages
Transformation du gaz d'alimentation
L'appareil peut fonctionner au gaz naturel ou gaz liquide, et est prédisposé en usine pour
l'un de ces deux types de gaz comme il est clairement indiqué sur l'emballage et sur la
plaquette des données techniques. Quand l'appareil doit être utilisé avec un gaz différent
de celui avec lequel il a été étalonné et testé en usine, il conviendra de se procurer le kit
de transformation prévu à cet effet et de procéder de la manière suivante :
1. Remplacer les gicleurs du brûleur principal en montant les gicleurs indiqués sur le
tableau des données techniques sez. 4.3, en fonction du type de gaz utilisé
2. Modifier le paramètre concernant le type de gaz :
• mettre la chaudière en mode veille
• appuyer sur la touche Reset (RAZ) R (rep. 6 - fig. 1) pendant 10 secondes : «
TS » clignote sur l'afficheur.
• appuyer sur la touche Reset (RAZ) R (rep. 6 - fig. 1) : l'afficheur visualise « P01 ».
• Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour programmer le pa-
ramètre 00 (fonctionnement au méthane) ou bien 01 (fonctionnement au GPL).
• Appuyer sur la touche Reset (RAZ) R (rep. 6 - fig. 1) pendant 10 secondes.
• La chaudière repasse en mode veille
3. Régler les pressions minimum et maximum au brûleur (voir paragraphe correspon-
dant) en programmant les valeurs indiquées dans le tableau des données techni-
ques pour le type de gaz utilisé
4. Appliquer la plaquette adhésive contenue dans le kit de transformation près de la
plaquette des données techniques afin de signaler la transformation effectuée.
Activation du mode TEST
Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour
valider le mode TEST. La chaudière s'allume à la puissance maximale de chauffage
fixée comme décrit dans le paragraphe suivant.
Les symboles de chauffage (rep. 13 - fig. 1) et sanitaire (rep. 9 - fig. 1) clignotent ; la puis-
sance de chauffage s'affiche à côté.

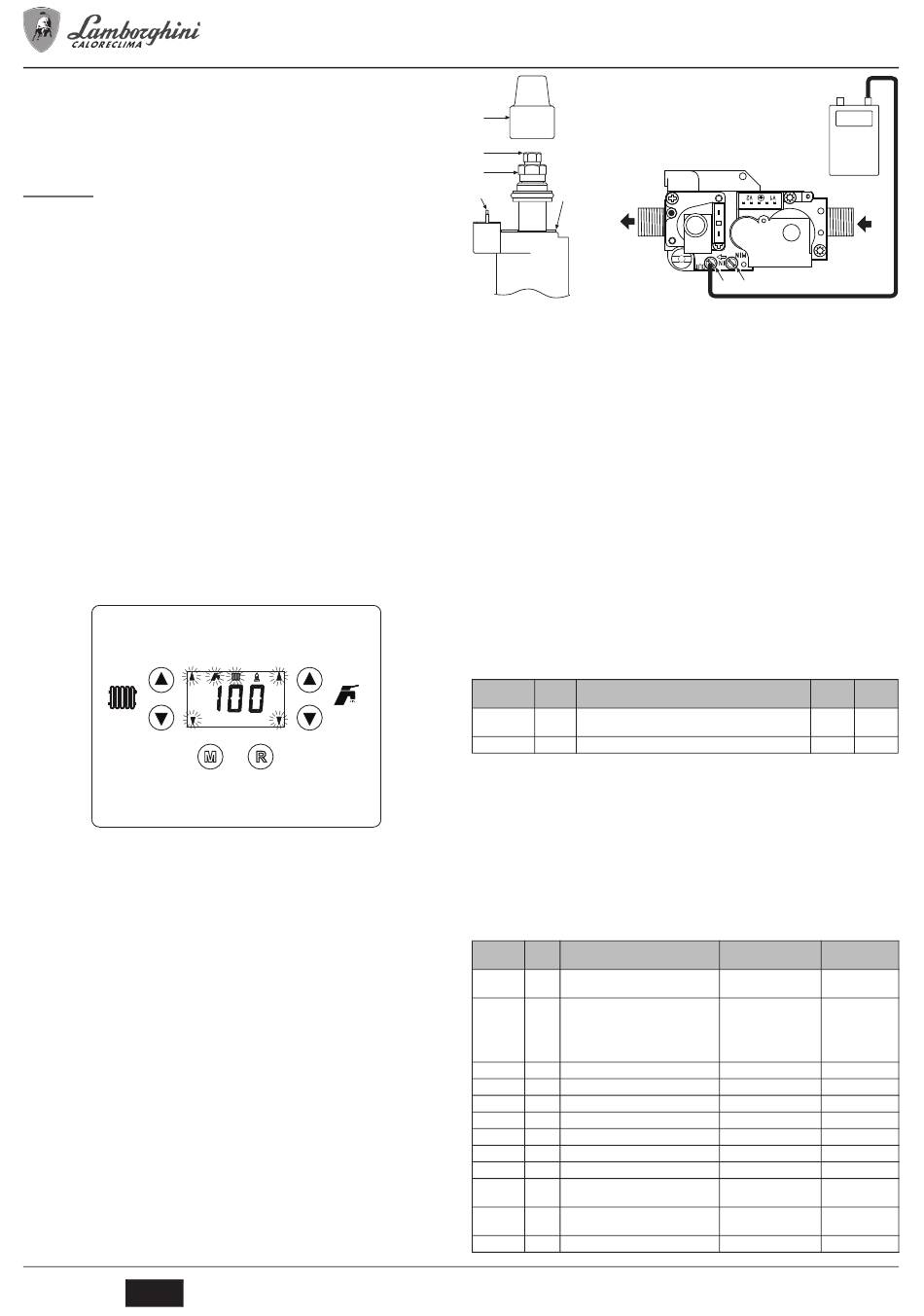

fig. 17 - Mode TEST (puissance chauffage = 100%)
Pour quitter le mode TEST, refaire la séquence d'activation.
Le mode TEST se désactive en tout cas automatiquement après un laps de temps de 15
minutes.
Réglage de la pression au brûleur
Cet appareil, de type à modulation de flamme, a deux valeurs de pression fixes : la valeur
minimum et maximum, qui doivent correspondre aux valeurs indiquées dans le tableau
des caractéristiques techniques en fonction du type de gaz.
• Relier un manomètre à la prise de pression « B » montée en aval de la vanne à gaz.
• Retirer le capuchon de protection « D ».
• Faire fonctionner la chaudière en mode TEST en appuyant simultanément sur les
touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes.
• Régler la puissance de chauffage à 100
• Régler la pression maximale au moyen de la vis « G » : dans le sens des aiguilles
d'une montre pour l'augmenter et dans le sens inverse pour la diminuer.
• Débrancher l'un des deux faston « C » du modureg sur la vanne à gaz.
• Régler la pression minimale au moyen de la vis « E » : dans le sens des aiguilles
d'une montre pour la diminuer et dans le sens inverse pour l'augmenter
• Rebrancher le faston séparé du modureg sur la vanne à gaz
• Vérifier que la pression maximale n'ait subi aucune variation.
• Remettre en place le capuchon de protection « D ».
• Pour terminer le mode TEST, répéter la séquence d'activation ou bien attendre 15
minutes
Après avoir effectué le contrôle ou le réglage de la pression, sceller la vis
A
de réglage avec de la peinture ou un plomb spécifique.
20
FR
D
E
G
C
B Prise de pression en aval
E Réglage de la pression minimale
C Câble modureg
G Réglage de la pression minimale
D Capuchon de protection
Réglage de la puissance de chauffage
Pour régler la puissance de chauffage, positionner la chaudière en fonctionnement
TEST (voir sez. 3.1). Appuyer sur les touches "Chauffage" (rep. 3 et 4 - fig. 1) pour aug-
menter ou diminuer la puissance (minimum = 00 / maximum = 100). En appuyant sur la
touche RESET dans les 5 secondes qui suivent le réglage, la puissance maximum re-
stera celle qui vient d'être fixée. Sortir du fonctionnement TEST (voir sez. 3.1).
Réglage de la puissance d'allumage
Pour régler la puissance d'allumage, mettre la chaudière en mode TEST (voir sez. 3.1).
Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour augmenter ou diminuer la puis-
sance (minimum = 00 - maximum = 60). En appuyant sur la touche RESET dans les 5
secondes qui suivent le réglage, la puissance d'allumage restera celle qui vient d'être
fixée. Sortir du fonctionnement TEST (voir sez. 3.1).
Menu Service
La carte comporte deux Menus : l'un de configuration et l'autre défini Service.
Pour accéder au menu Configuration, appuyer sur les touches Sanitaire en même temps
pendant 10 secondes Disponibilité de 2 paramètres pouvant être modifiés uniquement
à partir de la carte.
Commande à Carte
distance
NON P01
NON P02
En cas de remplacement de la carte, toujours définir le paramètre P01 sur 1 = Fonte.
Pour quitter le menu Configuration, appuyer sur les touches Sanitaire en même temps
pendant 10 secondes
Appuyer sur la touche Reset pendant 10 secondes pour avoir accès au Menu Service
de la carte Appuyer sur les touches Chauffage pour sélectionner « tS » , « In », « Hi »
ou « rE ». « tS » = Menu Paramètres Transparents ; « In » = Menu Informations ; « Hi »
= Menu Historique (Journal) ; « rE » = Reset du Menu Historique (Journal) Une fois que
le Menu a été sélectionné, appuyer de nouveau sur la touche Reset pour y accéder
« tS » - Menu paramètres transparents
La carte est dotée de 24 paramètres transparents modifiables également par commande
à distance (Menu Service) :
Commande Carte
à distance
01 P01
02 P02
03 P03
04 P04
05 P05
06 P06
07 P07
08 P08
09 P09
10 P10
11 P11
12 P12
cod. 3540L893 - Rev. 01 - 03/2018
ERA F 23 - 32 - 45 - 56
F
Uscita
Gas
B
fig. 18 - Vanne à gaz
Description paramètres transparents
Sélection type d'échangeur
Température de mise en marche Warm-up corps chaudière
Description paramètres transparents Plage
Sélection type de gaz 0= Méthane
1=GPL
Sélection type chaudière 1=uniquement chauffage
2=Accumulation avec
sonde
3= Accumulation avec
thermost.
Puissance minimum absolue 0-100%
Puissance d'allumage 0-60%
Disponible Non modifiable
Rampe de chauffage 1-20 °C/min
Post Circulation pompe de chauffage 0-20minutes
Temps attente chauffage 0-10minutes
Puissance maximum chauffage 0-100%
Fonctionnement pompe 0=Post-circulation
1=Continu
Température d'arrêt de la pompe durant la 0-100 °C
post-circulation
Température maxi chauffage 31-85°C
+
Manometro
Ingresso
Gas
A
Plage Défaut
0=Cuivre 1=Fonte
1=Fonte
0-80°C 0°C
Défaut
0= Méthane
1=uniquement
chauffage
0%
50%
0
5 °C/min
6 minutes
2 minutes
100%
0=Post-circulation
20°C
85 °C
