Démontage/Contrôle et révision
3. Une fois le ressort de soupape comprimé, retirez les éléments suivants :
● Clavettes du ressort de soupape.
● Ressorts de soupape.
● Capuchons du ressort de soupape.
● Soupapes d'échappement et d'admission (repère).
● Joints de tige de soupape.
4. Recommencez la procédure ci-dessus pour l'autre culasse. N'inversez pas les pièces d'une culasse à l'autre.
Inspection et entretien

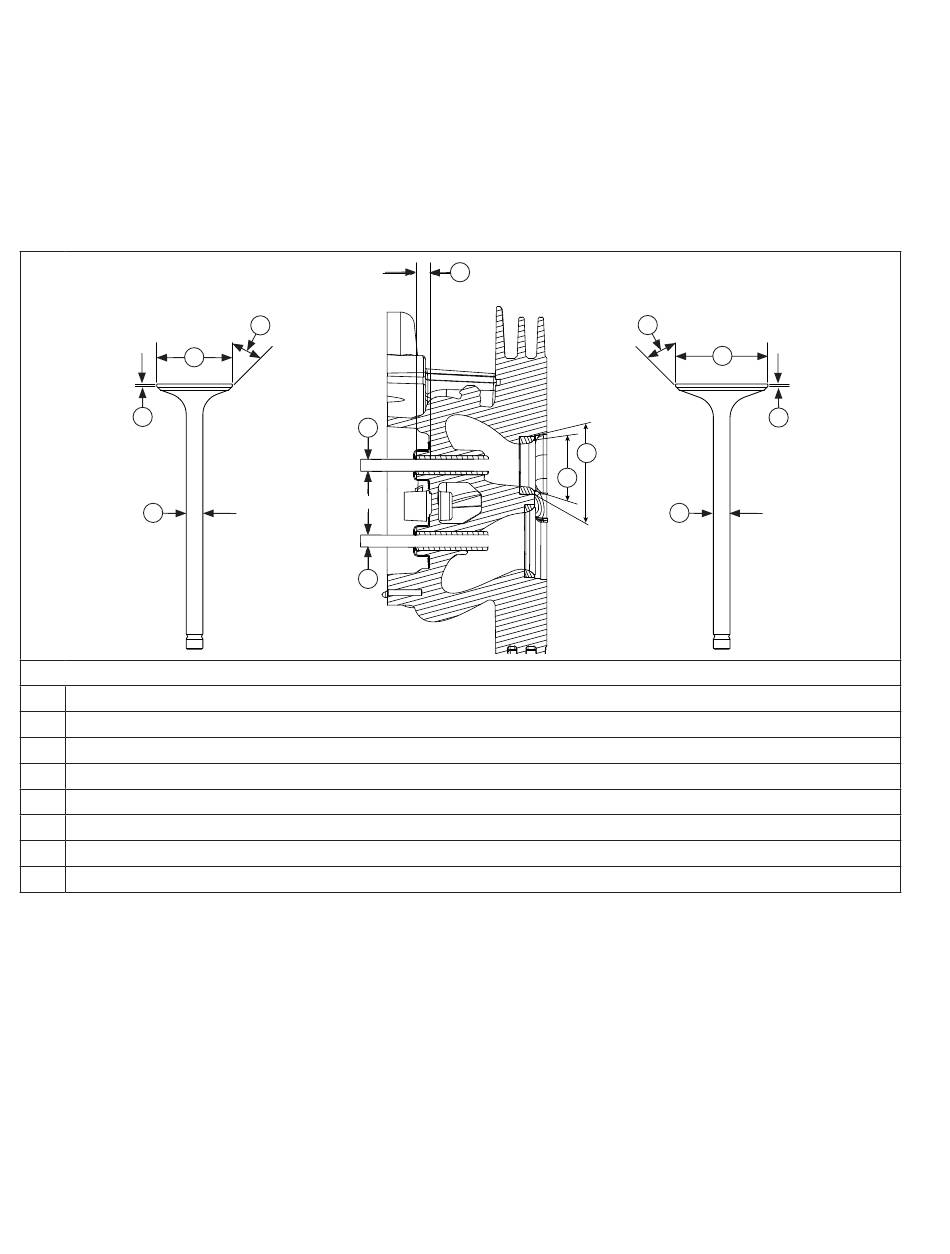

Détails de soupape
SOUPAPE
D'ÉCHAPPEMENT
E
G
H
Dimension
A Angle du siège
B Siège conique
C Profondeur du guide
D Diamètre intérieur du guide
E Diamètre de tête de soupape
F Angle de la face de soupape
G Marge de soupape (Min.)
H Diamètre de tige de soupape
Après le nettoyage, contrôlez la planéité de la culasse et de la surface correspondante du carter à l'aide d'une plaque
ou d'un morceau de verre et d'un calibre. La tolérance de la planéité maximale autorisée est de 0,08 mm (0,0031 po).
Vérifi ez soigneusement les mécanismes des soupapes. Vérifi ez les ressorts des soupapes et les fi xations
correspondantes pour détecter une usure excessive ou une distorsion. Vérifi ez les soupapes, leurs sièges ou les
inserts pour détecter des signes de piquage, de fi ssures ou de distorsion. Contrôlez le jeu des tiges de soupape dans
les guides.
Des démarrages diffi ciles ou une perte de puissance associée à une consommation de carburant élevée peuvent être
causés par des soupapes défectueuses. Bien que ces symptômes puissent aussi être attribués à des bagues usées,
commencez par retirer et contrôler les soupapes. Une fois retirées, nettoyez les têtes de soupape, les côtés et les
tiges avec une brosse métallique électrique.
Puis, contrôlez avec précision chaque soupape pour détecter les culasses faussées, une corrosion excessive ou des
extrémités de tige usées. Remplacez les soupapes en mauvais état.
78
F
D
D
Admission
7,65/8,05 mm (0,3012/0,3169 po)
7,038/7,058 mm (0,2771/0,2779 po)
38,600/38,805 mm (1,5197/1,5295 po) 29,375/29,625 mm (1,1565/1,1663 po)
1,0 mm (0,0393 po)
6,982/7,000 mm (0,2749/0,2756 po)
KohlerEngines.com
C
A
ECH
B
ADM
89°
30°
7,038/7,058 mm (0,2771/0,2779 po)
45°
6,970/6,988 mm (0,2744/0,2751 po)
SOUPAPE
D'ADMISSION
F
E
G
H
Échappement
89°
30°
7,65/8,05 mm (0,3012/0,3169 po)
45°
1,0 mm (0,0393 po)
