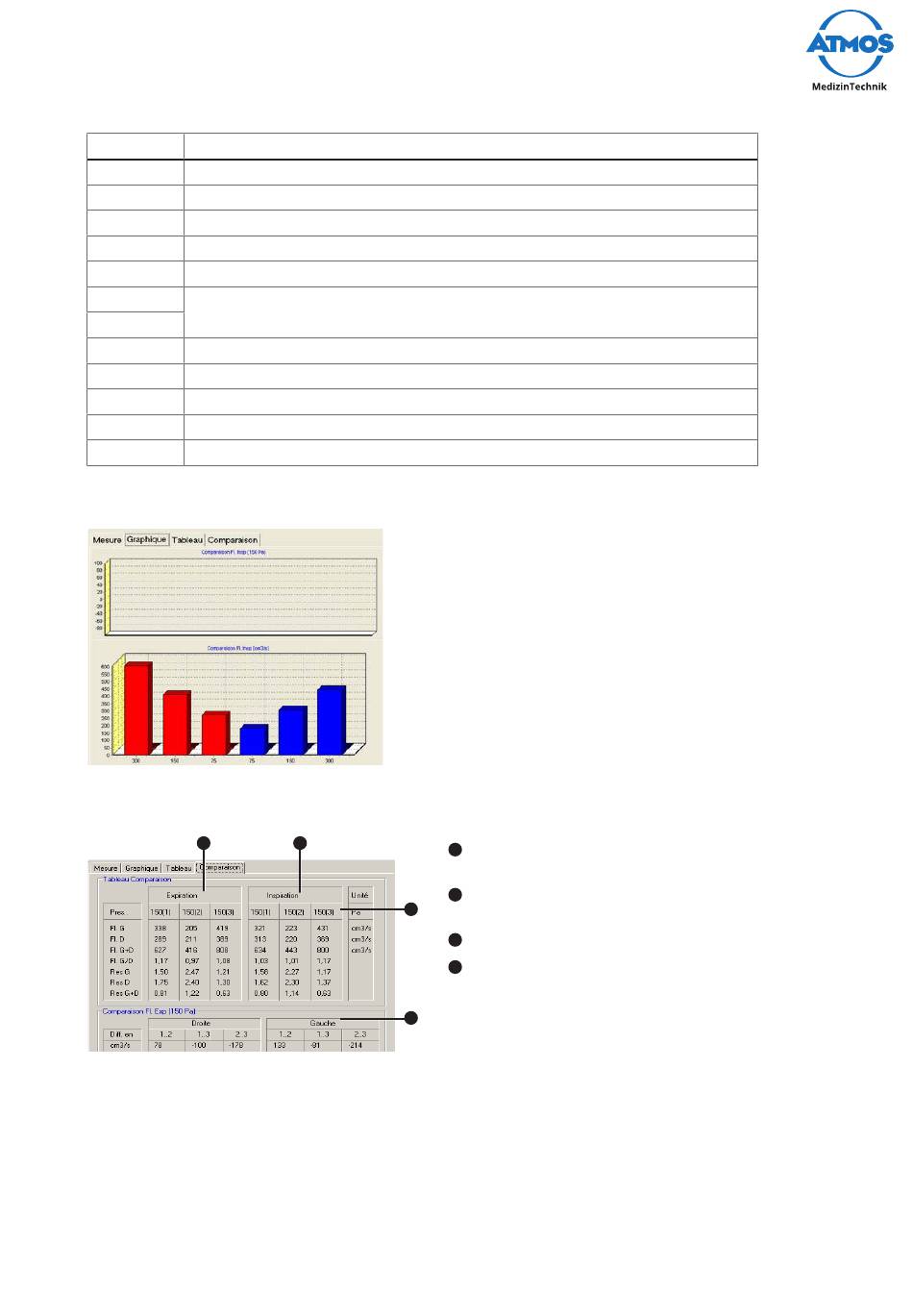

Affichage Mesure
Fl. L Flux côté gauche
Fl. R Flux côté droit
Fl. L+R Somme des flux côté gauche et côté droit
Fl. L/R Rapport côté gauche par rapport à côté droit
Fl. L-R Différence côté gauche - côté droit
Fl inc L Augmentation du flux en pourcentage du côté respectif de 75 à 150 Pa et
150 à 300 Pa
Fl inc R
Fl.L/(R+L) Rapport du côté gauche par rapport au flux total
Fl.R/(R+L) Rapport du côté droit par rapport au flux total
RES L Résistance du côté gauche
RES R Résistance du côté droit
RES L + R Résistance du côté gauche et droit
G
raphique
C
OmparaisOn
1

4.7.5 Remplacer le filtre plat

1. Retirer l'olive ou le masque de la poignée.
2. Retirer l'ancien filtre à l'aide d'une pincette.
3. Mettre en place un nouveau filtre plat. Le filtre plat ne doit pas être enfoncé plus
profond que le joint.
Représentation du résultat de mesure
sous forme de diagramme à barres.
 Si plusieurs courbes de mesure
sont représentées, le graphique
indique les taux mesurés ainsi que
la différence entre les différentes
courbes.
2
1
2
3
3
4
4
Résultats de plusieurs mesures
comparatives : inspiration à 150 Pa
Résultats de plusieurs mesures
comparatives : expiration à 150 Pa
Pression
Rapports des mesures entre elles
en %.
Utilisation 37
