Section 2 : Installation des accessoires
Clapet sélecteur hydraulique
Trousse
301-227A . . . . . . . . . . . . . Ensemble du clapet sélecteur double
Consulter la Figure 2-4 :
Une trousse de clapet sélecteur hydraulique pouvant être ache-
tée en option se boulonne au cadre d'attelage avant. Cette
trousse permet d'actionner deux vérins à partir d'une seule
sortie, réduisant ainsi à un le nombre de sorties requises sur le
tracteur. Se référer aussi à la rubrique « Exigences liées au
tracteur » à la page 7.
1.
Enlever les deux boulons actuels (n
2.
Fixer le support du sélecteur (n
lage à l'aide de deux vis d'assemblage à tête hexagonale
GR5 de 1/2 po – 13 x 2 po (n
de rondelles de blocage à ressort (n
o
gonaux (n
7) neufs. Serrer les écrous au couple approprié.
3.
Fixer le clapet sélecteur double (n
o
sélecteur (n
9) au moyen de deux vis d'assemblage à tête
hexagonale GR5 de 3/8 po – 16 x 3 po (n
o
blocage à ressort (n
10) et écrous hexagonaux (n
Serrer les écrous au couple approprié.
2 novembre 2017
Table des matières
o
4) et les mettre au rebut.
o
9) sur le dessus de l'atte-
o
4), de rondelles plates (n
o
5),
o
6) et d'écrous hexa-
o
3) sur le support de
o
8), rondelles de
o
11).
Montage du clapet sélecteur hydraulique
4.
Enduire les filets d'un ruban de téflon sur les trois coudes de
3/4 x 1/2 MNPT (n
double, comme illustré. Serrer à l'orientation appropriée.
5.
Enduire les filets d'un ruban de téflon sur les trois adapta-
teurs de 3/4 JIC x 1/2 MNPT (n
clapet sélecteur double jusqu'à la butée.
6.
Fixer trois coudes de 3/4 JIC x 3/4 JIC (n
o
tateurs (n
13). Serrer à l'orientation appropriée.
7.
Fixer les tuyaux hydrauliques de décalage de la lame
(n
o
14) sur les coudes inférieurs.
8.
Fixer les tuyaux hydrauliques (n
autres vérins sur les coudes supérieurs.
9.
Fixer les tuyaux hydrauliques (n
coudes latéraux.
10. Visser les adaptateurs hydrauliques dans les tuyaux
o
hydrauliques (n
2) et les serrer. (Le client fournit les rac-
cords à dégagement rapide.)

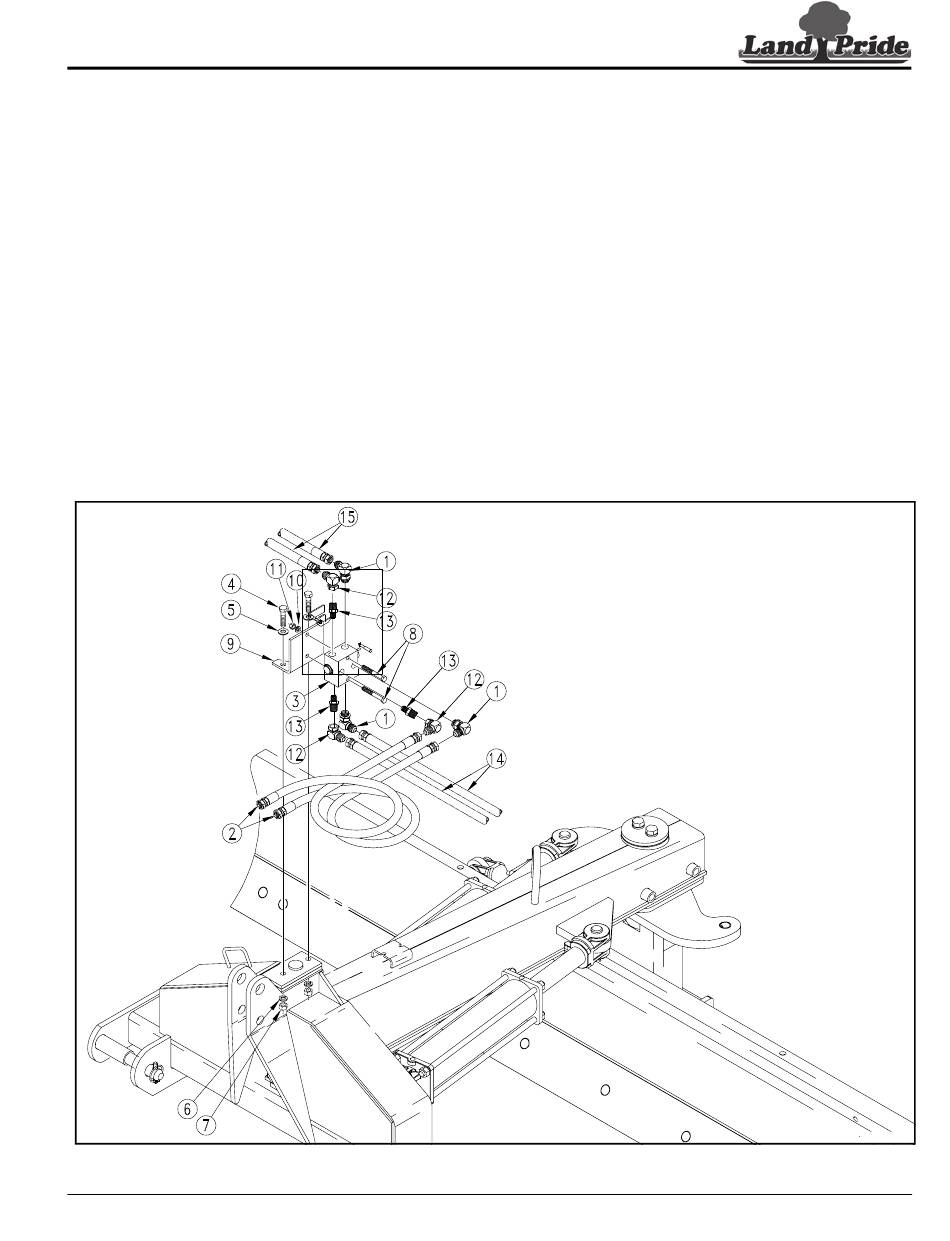

Figure 2-4
Lames arrière RBT4596 et RBT45108 301-205M-FRC
o
1) et les visser dans le clapet sélecteur
o
13) et les visser dans le
o
12) sur les adap-
o
15) provenant d'un des
o
2) reliés au tracteur sur les
Le client fournit les raccords
à dégagement rapide.
24998
