Les lyres haute pression doivent être en pente permanente par
rapport à la vanne de bouteille.
Le montage au-dessus des vannes de bouteille rend plus
difficiles les entrées de gaz en phase liquide dans le dé-
tendeur de pression de gaz, surtout pendant le trajet.

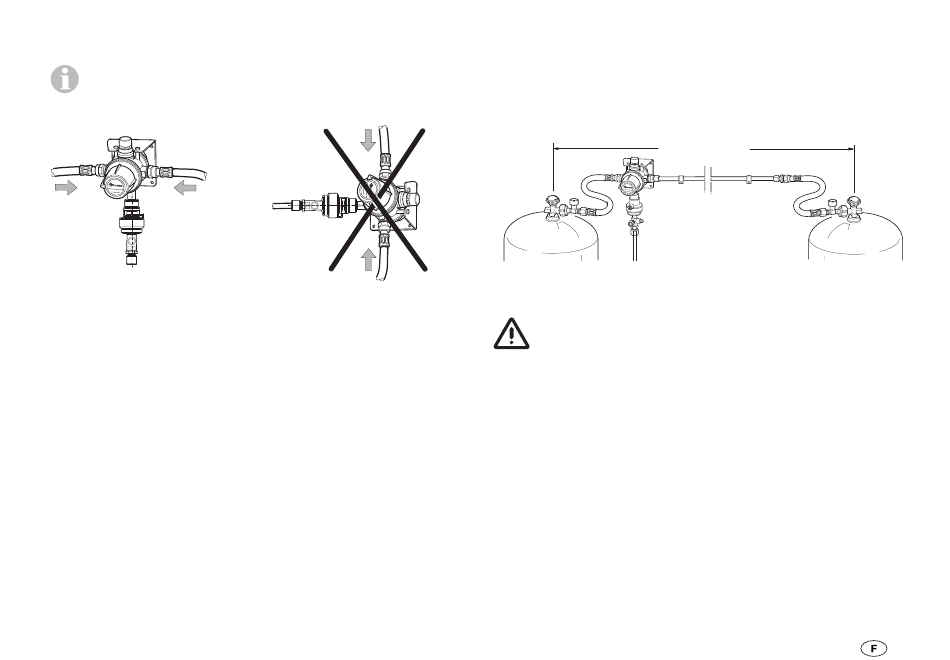

DuoControl CS doit être monté uniquement de telle sorte
que les raccords des tuyaux haute pression soient disposés
horizontalement.
DuoControl CS se raccorde côté entrée à la conduite haute
pression via le filet extérieur M20 x 1,5 (G.13) et côté sortie au
tube de gaz via un raccord à olive 8 mm ou 10 mm.
Utiliser l'adaptateur Z 10 / RVS 8 fourni (uniquement pour les
distributeurs) dans le cas des installations 30 mbar avec des
conduites de gaz de 8 mm.
En cas d'utilisation en plein air, utiliser un cache protecteur
pour tenir le DuoControl CS à l'abri des intempéries.
Choisir une position adéquate pour le DuoControl CS, en
particulier :
– Plaque signalétique lisible
– Affichage d'état reconnaissable
– Éviter les détériorations lors du changement de bouteille
– Rendre plus difficiles les entrées de gaz en phase liquide
– Prévoir de la place pour l'installation du télé-affichage Truma
en seconde monte
– Poser les lyres haute pression sans tension.
Le jeu complémentaire (n° d'art. 50020-61100) peut être
utilisé si l'écartement entre les vannes de bouteilles à gaz
dépasse un mètre.
> 100 cm
– Fixer avec 4 vis à une paroi / un plafond solide.
Veiller à ce que la robustesse soit suffisante.
– Raccorder le tube d'alimentation en gaz Ø 8 mm ou 10 mm
sur la sortie de détendeur conformément aux consignes
d'installation en vigueur pour les raccords à olive (par exem-
ple EN ISO 8434-1). Lors du serrage, contre-bloquer soi-
gneusement avec une deuxième clé sur les méplats de clé
prévus à cet effet.
– Visser les lyres haute pression (seulement avec sécurité de
rupture de lyre) aux entrées DuoControl CS, utiliser éven-
tuellement des raccordements coudés.
