3.3 Connexion

3.4 Raccordements

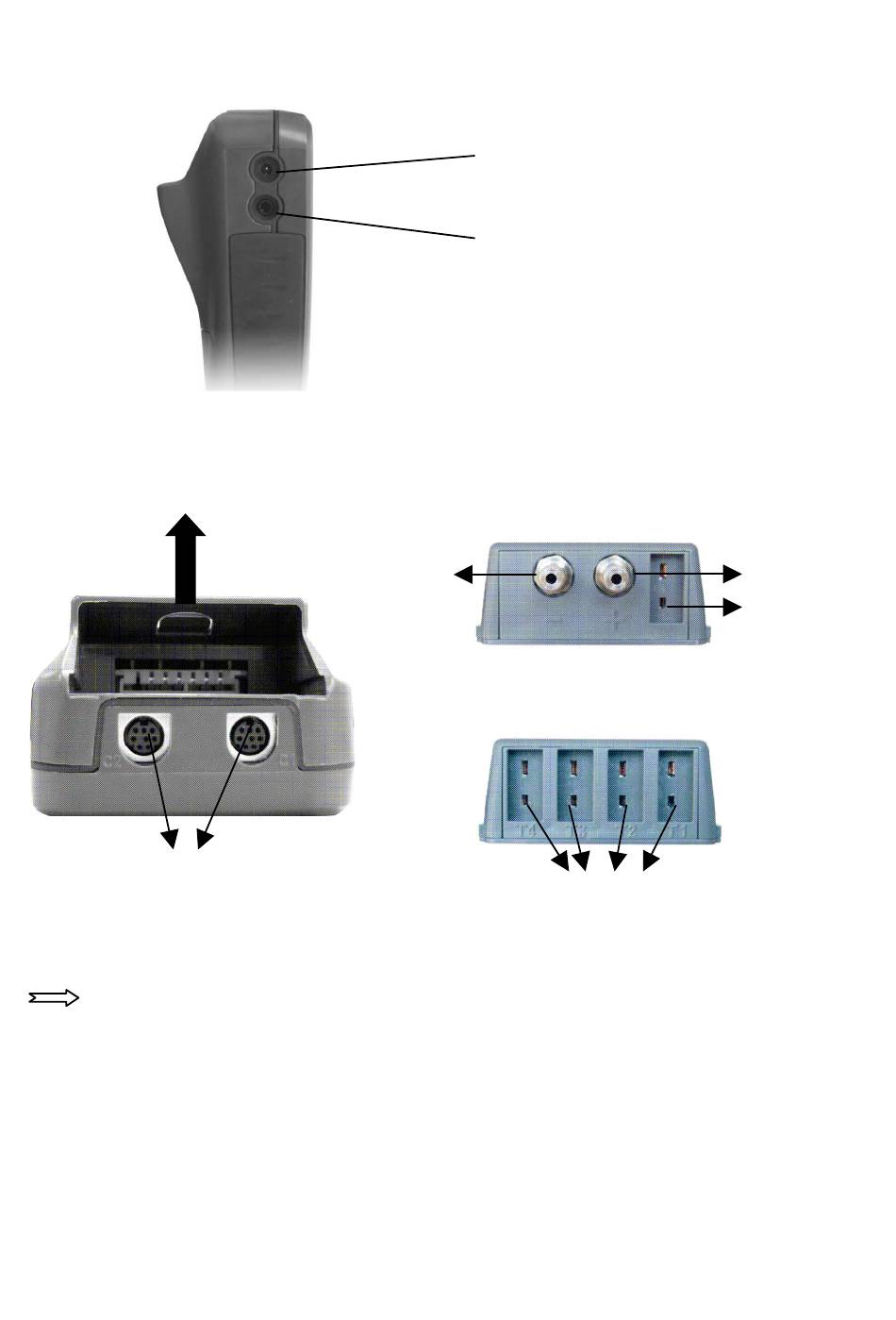

Connexion modules
1.
Prise de pression (+)
2.
Prise de pression (-)
Prises de pression et dépression : raccordement des tubes silicone pour mesure de
pression ou vitesse / débit au tube Pitot.
3.
Entrée thermocouple K
4.
Entrée thermocouple K
5.
Voie 1 (C1) / voie 2 (C2) : connexion des sondes de vitesse au fil chaud, de vitesse à hélice,
d'hygrométrie.
5
Connexion secteur
Connexion pour
communication USB
Module pression / thermocouple x1
2
Module thermocouple x4 (option)
4
Français
1
3
