6. Configuration et mise en route

6.5 Procédure de mise en marche
1. Introduire les fusibles de batterie dans les sectionneurs porte-fusibles de l'UPS Trimod HE, si prévus par le modèle, et à
l'intérieur des Trimod HE BATTERY externes (si présents).
2. Fermer les sectionneurs de batterie de l'UPS et des Trimod HE BATTERY FB+ et FB- (si présents).
INDICATION
Avant d'allumer le groupe de continuité, il est nécessaire de sélectionner la bonne configuration de sortie (Monophasé
120° / Triphasé 120° / Trois phases indépendantes). A cet effet, procéder comme indiqué ci-après.
3. Sur l'UPS éteint, appuyer sur le touche ENTER du panneau opérateur et la maintenir enfoncée jusqu'à ce que sur
l'écran s'affiche l'indication « Language ». A l'aide des touches FLÈCHE HAUT et FLÈCHE BAS, choisir la langue voulue et
confirmer le choix le touche ENTER.
4. Appuyer ensuite sur la touche ESC pour quitter la page de la langue. Sur l'écran, s'affiche l'indication « Modo Service ».
Pour plus d'informations sur la fonction « service mode » et sur le fonctionnement du panneau opérateur, se reporter
au chapitre 7.
ATTENTION
Trimod HE est en mesure de reconnaître la présence de firmware non alignés entre les modules de puissance et dans ce
cas d'empêcher l'allumage.
En modalité Service Mode, l'indicateur d'état clignote en orange intermittent rapide et sur l'écran, s'alternent les
indications « Mode Service » et « PM non mis à jour ».
Suivre le parcours Modules de puissance  Mise à jour SW PM pour mettre à jour le firmware des modules de puissance
(voir paragraphe 7.4.3). Il est possible de choisir l'option Mise à jour tous les PM pour contrôler et éventuellement mettre
à jour tous les modules de puissance, alors que l'option Mise à jour unique PM permet de choisir le module de puissance
à mettre à jour.
5. Appuyer sur la touche ENTER pour quitter le menu. À l'aide des touches FLÈCHE HAUT et FLÈCHE BAS, il est possible de
déplacer la sélection sur l'écran ; la touche ENTER est utilisée pour confirmer le choix et la touche ESC est utilisée pour
l'annuler.
Suivre le parcours suivant : Paramétrages UPS  Sortie  Inverter (Variateur)
Sélectionner « Triphasé 120° » / « Trois phases indépend. » / « Monophasé » en fonction du type de charge et de la
distribution en aval de l'UPS.
50

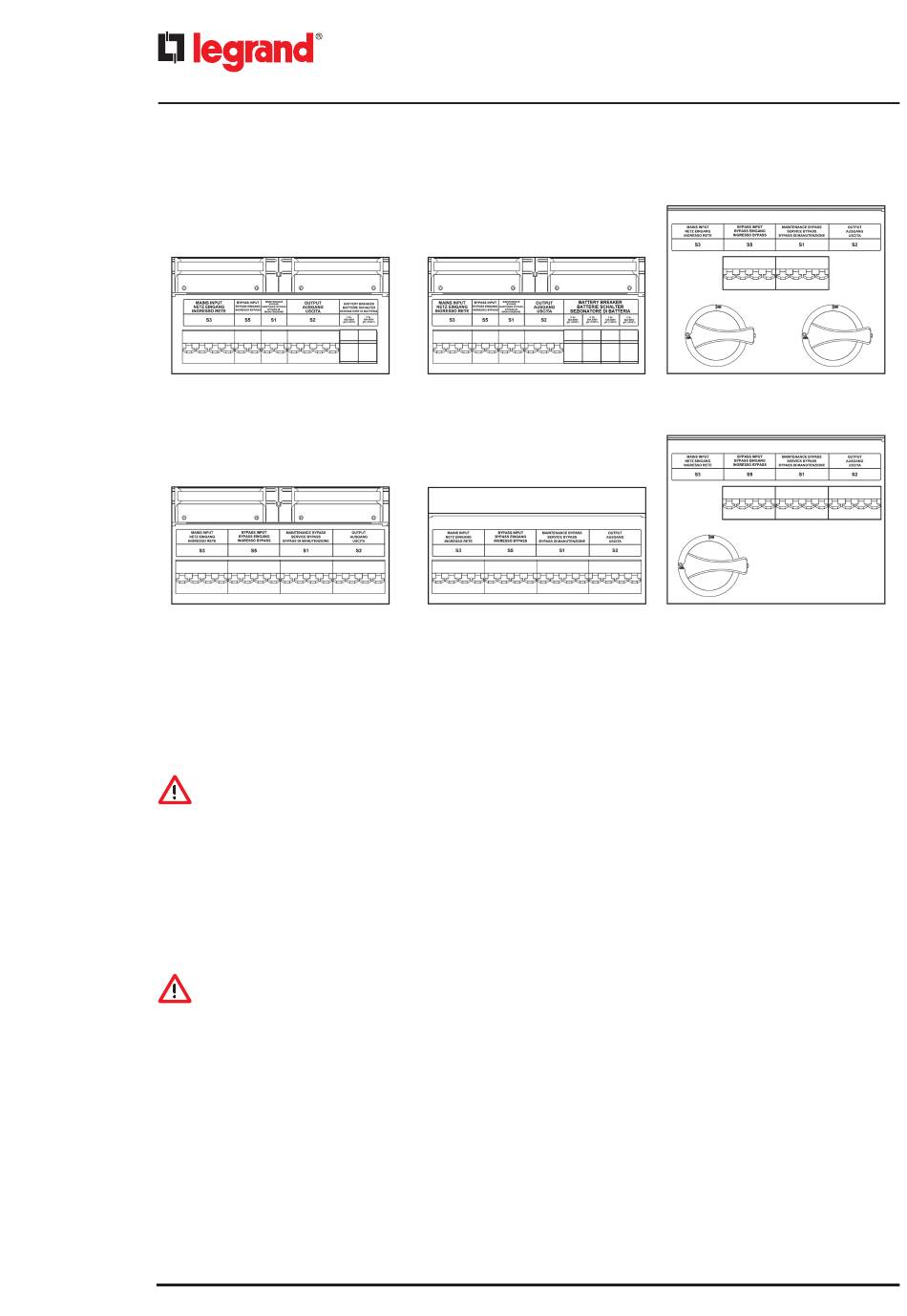

Trimod HE 10
Trimod HE 30 TT
Trimod HE 15-20
Trimod HE 40-60
Trimod HE 30 TM
Trimod HE 80
