6.3.4
Navigation dans la représentation des courbes enveloppes

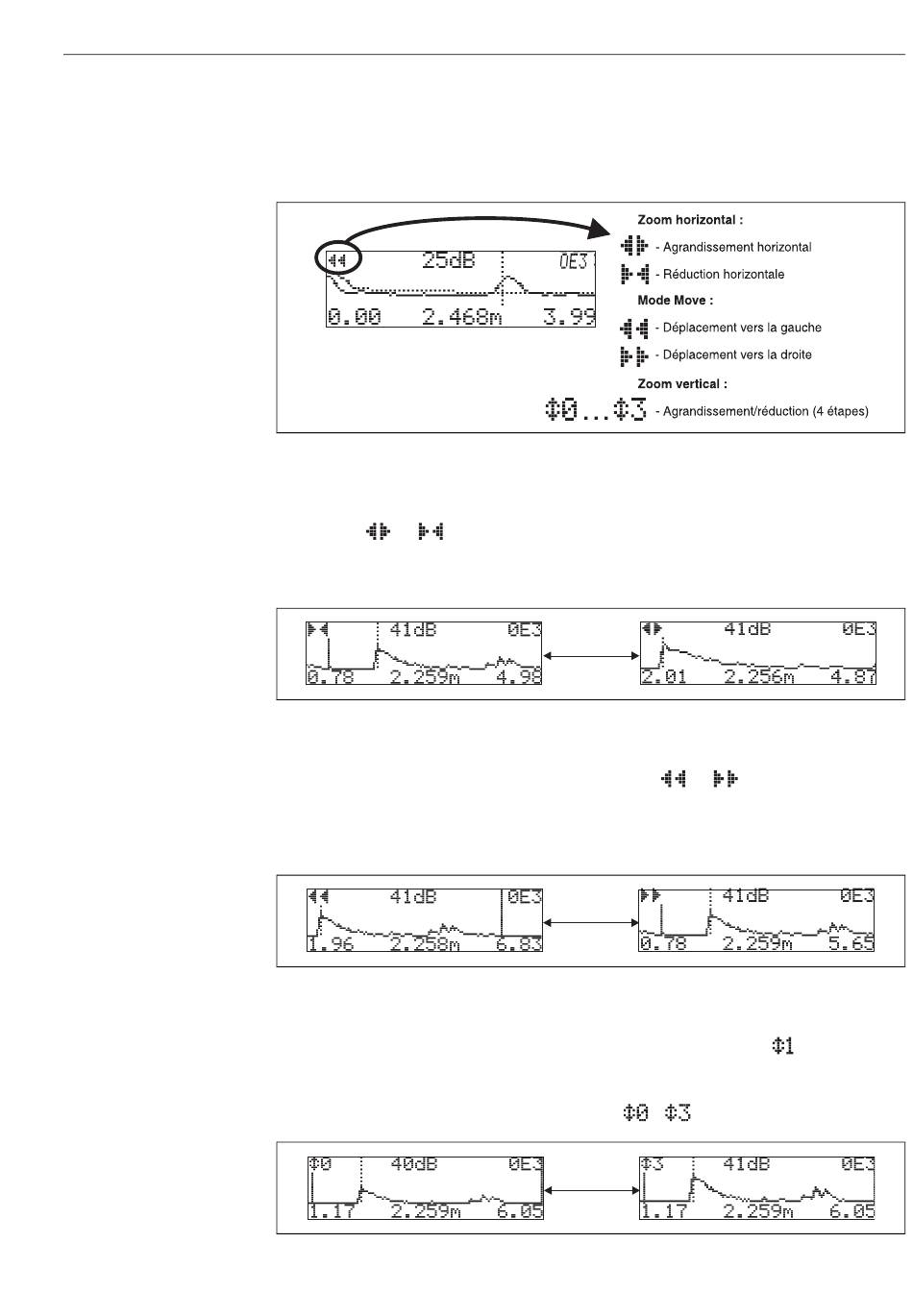

Le mode de navigation permet de mettre la courbe enveloppe à l'échelle horizontalement et
verticalement et de la déplacer vers la droite ou vers la gauche. Un symbole dans le coin supérieur
droit de l'afficheur indique que le mode de navigation est activé.
Mode Zoom horizontal
O
S
Appuyer sur
ou
pour activer le mode de navigation et accéder au mode zoom horizontal.
Les symboles
ou
s'affichent. Les options suivantes sont disponibles :
O
•
augmente l'échelle horizontale.
S
•
diminue l'échelle horizontale.
Mode Move
F
Appuyer sur
pour accéder au mode Move. Les symboles
Les options suivantes sont disponibles :
O
•
déplace la courbe vers la droite.
S
•
déplace la courbe vers la gauche.
Mode Zoom vertical
F
Appuyer à nouveau sur
O
•
augmente l'échelle verticale.
S
•
diminue l'échelle verticale.
Le symbole affiché indique le facteur de zoom actuel (
S
O
S
O
pour accéder au mode Zoom vertical. Le symbole
S
O
Mise en service
L00-FMxxxxxx-07-00-00-de-004
L00-FMxxxxxx-07-00-00-yy-007
ou
s'affichent.
L00-FMxxxxxx-07-00-00-yy-008
s'affiche.
à
).
L00-FMxxxxxx-07-00-00-yy-009
59
