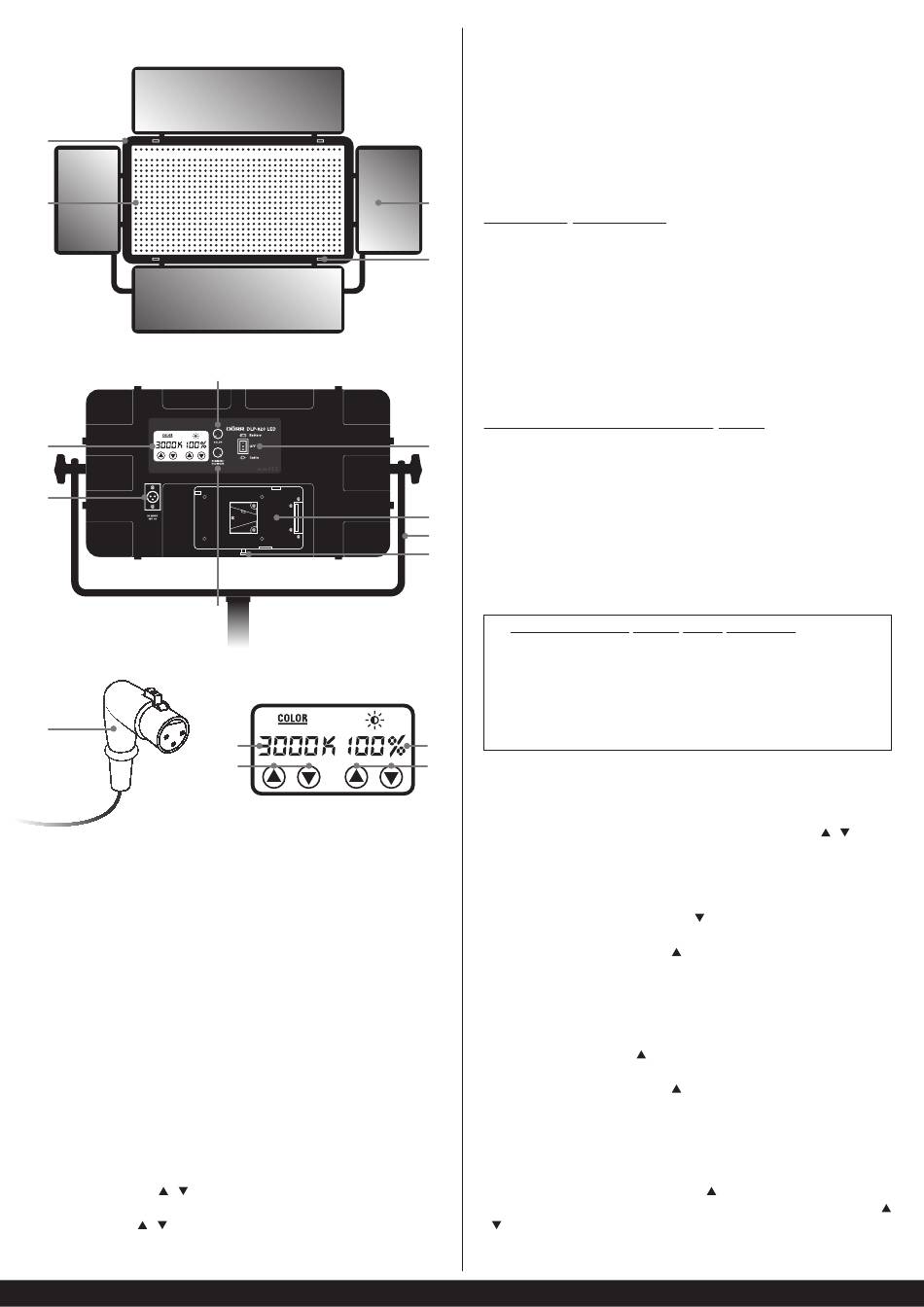

NOMENCLATURA
1
2
5
6
13
1. Estructura del kit de luz
2. Lámparas LED
3. Viseras con 4 hojas refl ectoras plateadas amovibles con cierre velcro
4. Cierres de sujeción para disco difusor
5. Pantalla táctil
6. Toma de conexión para cargador de alimentación
7. Interruptor encendido/apagado (0 = Apagado / I = Funcionamiento con acumula-
dores / II = Alimentación por red)
8. Modulador de temperatura de color
9. Modulador de emitancia luminosa (Dimmer)
10. Toma de conexión para acumuladores de iones de litio del tipo V-Mount
11. Soporte orientable
12. Cierre del acumulador
13. Enchufe con tecla de cierre
Pantalla táctil
A. Indicación de la temperatura de color seleccionada
B. Temperatura de color o
C. Indicación de emitancia luminosa seleccionada
D. Intensidad de luz o
8
9
A
B
INSTALACIÓN
1. Quisiera Ud sujetar las 4 hojas refl ectoras de las viseras (3) por medio de los cierres
velcro.
2. Quisiera Ud montar el kit de luz continua sobre un trípode de iluminación
(en opción disponible en la casa DÖRR)
UTILIZACIÓN
3
Utilización con cargador de alimentación
1. Asegúrese que el interruptor encendido/apagado (7) esté en posición „0"
4
(= Apagado).
Quisiera Ud conectar el cargador de alimentación suministrado con la toma de
conexión para cargador de alimentación (6).
Nota: para sacar el cargador de alimentación, quisiera Ud pulsar la tecla de cierre
del enchufe (13).
2. Encienda el kit de luz continua por medio del interruptor encendido/apagado (7) en
posición II (= Alimentación por red).
Utilización con acumuladores de iones de litio del tipo V-Mount
7
1.
Asegúrese que el interruptor encendido/apagado (7) esté en posición „0"
(= Apagado).
Quisiera Ud empujar el acumulador en la toma de conexión para acumuladores de
iones de litio del tipo V-Mount (10) hasta que el acumulador encaje de manera
10
audible.
11
2. Encienda el kit de luz continua por medio del interruptor encendido/apagado (7)
12
en posición I (=Funcionamiento con acumuladores).
3. Para sacar el acumulador, quisiera Ud pulsar el cierre del acumulador (12).
Acumuladores de iones de litio del tipo V-Mount disponibles en opción en la casa DÖRR:
Acumulador compacto DÖRR de iones de litio del tipo V-Mount CVL-65 14.8V,
65Wh: Artículo n° 980715
Acumulador compacto DÖRR de iones de litio del tipo V-Mount CVL-98 14.8V,
98Wh: Artículo n° 980716
C
D
AJUSTES
Quisiera Ud ajustar la temperatura de color y la emitancia luminosa deseadas girando los
moduladores rotativos 8 y 9 o pulse en la pantalla táctil (5) las teclas B y D (
ajustado será indicado en la pantalla táctil (5).
(a) Ajuste para luz muy caliente
Gire el modulador de temperatura de color (8) en el sentido contrario de las agujas del
reloj o pulse en la pantalla táctil (5) la tecla B ( ).
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
o pulse en la pantalla táctil (5) la tecla D ( ).
3.000K 100%
Indicación en la pantalla:
(b) Ajuste para luz muy fría
Gire el modulador de temperatura de color (8) en el sentido de las agujas del reloj o pulse
en la pantalla táctil (5) la tecla B ( ).
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
o pulse en la pantalla táctil (5) la tecla D ( ).
8.000K 100%
Indicación en la pantalla:
(c) Ajuste para temperatura de luz diurna
Gire el modulador de emitancia luminosa (dimmer) (9) en el sentido de las agujas del reloj
a 100% o pulse en la pantalla táctil (5) la tecla D ( ).
Gire el modulador de temperatura de color (8) o pulse en la pantalla táctil (5) la tecla B (
o ) hasta que aparezca 5.000 K en la pantalla (temperatura de luz diurna).
13
.
(en opción)
o ). El valor
