POSTUP PRE POUŽITÍ
Zapnutie "controller"
Pre zapnutie "controller" stačí zapojiť kábel na
elektrickú sieť a vypínač siete dať do polohy 1.
Naštartovanie č erpadla
Pre naštartovanie čerpadla treba stlačiť tlačidlo START
na čelnom paneli.

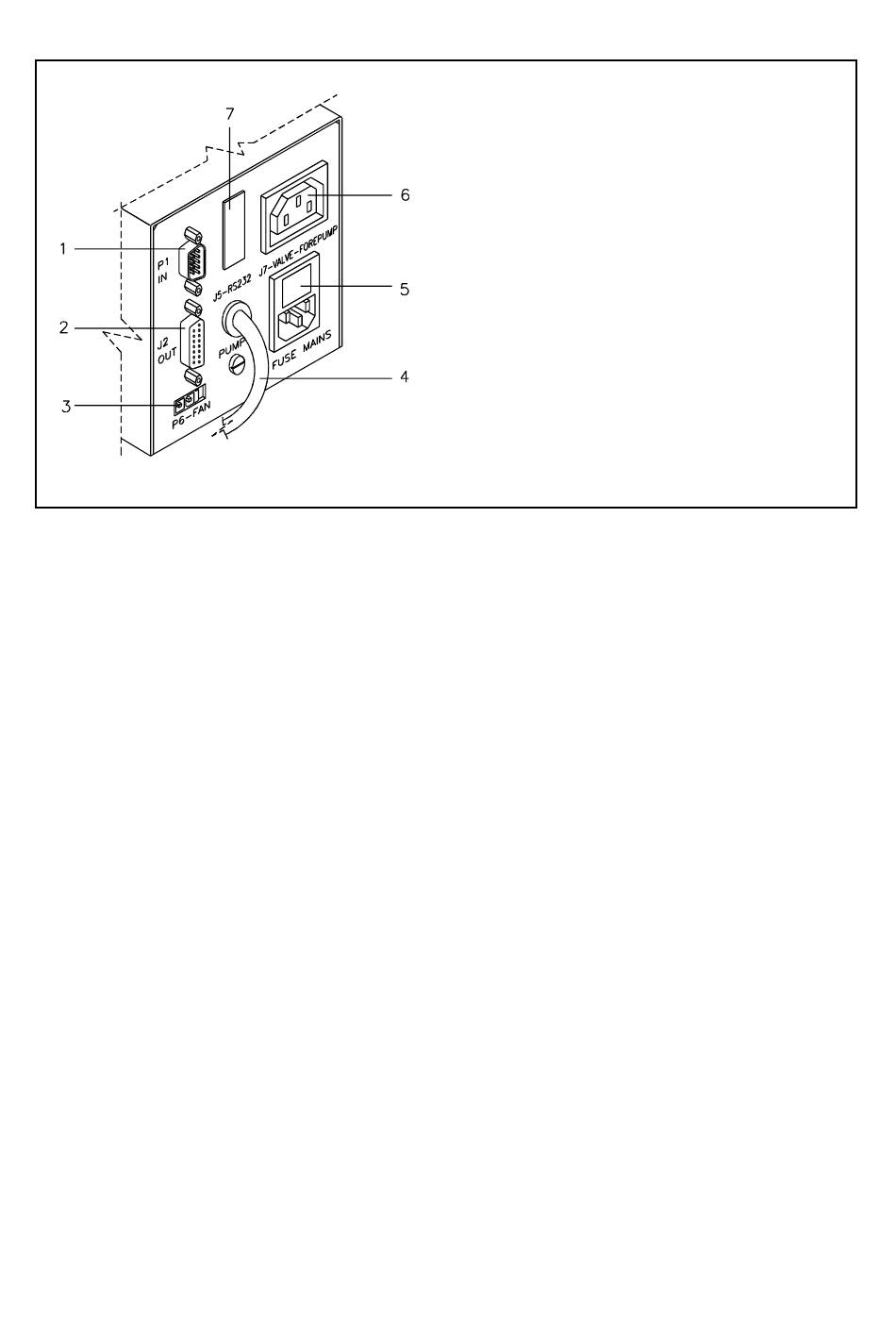

Zadný panel "controller" 969-9437 e 969-9537
59
1. Vstupná spojka logických signálov (spojovacia spojka je
doganá s príslušným uzavierajúcim mostíkom.).
2. Spojka výstupu logických signálov a kontroly elektrického
prúdu čerpadla.
3. Spojka výstupu výkonu (24 Vcc pre chladiaci ventilátor
čerpadla).
4. Kábel čerpadla.
5. Vstupný model napájania pre "controller". Má v sebe
ochrannú poistku, menič napätia, napájaciu zásuvku
výkonu a filter EMC.
6. Zásuvka výstupu výkonu (120 Vac) pre napájanie
zvolených
zariadení
primárneho čerpadla, atď.)
7. Miesto určené pre spojku hradlového obvodu pre seriálnu
komunikáciu RS 232 (dodaný na požiadavku).
Zastavenie č erpadla
Pre zastavenie čerpadla treba stlačiť tlačidlo STOP na
čelnom paneli.
ÚDRŽBA
"Controllers" série Turbo-V 301 Rack nevyžadujú
žiadnu
údržbu.
Akýkoľvek
poverený personál.
NÁVOD K POUŽITIU
(vent
device,
relè
spúšťania
zásah
musí
87-900-940-01 (F)
previesť
