INSTALACE
!
Kontrolér musí být napájen třídrátovým kabelem (viz
tabulku součástí, které lze objednat) se zástrčkou
shodnou s mezinárodním standardem, která zaručuje
bezpečnost uživatele. Výšeuvedený kabel je třeba
neustále používat, zástrčku zasunovat do zásuvky s
adekvátně uzeměným spojením, aby se předešlo
elektrickým výbojům a aby se respektovaly směrnice
CE. Uvnitř kontroléru dochází k vysokým napětím,
která
jsou
velmi
nebezpečná
provedením jakékoliv instalační či údržbové práce na
kontroléru, je třeba ho odpojit od příkonu.
POZNÁMKA
Kontrolér m ů že být nainstalován na stole nebo uvnit ř
p ř íslušného rack. V každém p ř ípad ě je t ř eba, aby okolo
p ř ístroje mohl vzduch voln ě proudit. Kontrolér se nesmí
instalovat v místech vystavených atmosferickým vliv ů m
(déš ť , mráz, sníh), prachu, agresivním plyn ů m, na
výbušných místech nebo na místech kde existuje velké
riziko požár ů .
Během
provozu
je
třeba,
následující
podmínky,
prostředí:
•
teplota: od O °C do +40 °C;
•
Relativní vlhkost: 0 - 95% (nesmí kondenzovat).
Aby se kontrolér mohl napojit na relativní čerpadlo, je
třeba použít specifický kabel, který je přidán k
samotnému kontroléru.
POZNÁMKA
Kabel kontrolér ů modely 969-9437 a 969-9537 na
spojení č erpadla, je upevn ě n na zadním panelu
samotného kontroléru.
Pro další spojení a instalaci opčního příslušenství je
třeba se podívat do sekce "Technical Information".
POUŽITÍ
V tomto odstavci jsou uvedeny hlavní operativní
postupy. Pro další detajly i pro procedury týkající se
spojení nebo dalších opčních detajlů, je třeba se
obracet na odstavec "Use" v příloze "Technical
Information". Veškerá elektrická a pneumatická spojení
se musí vykonat před použitím kontroléru, při čemž je
třeba se obracet na příslušnou příručku napojeného
čerpadla.
NEBEZPEČÍ!
i
smrtící.
aby
se
respektovaly
týkající
se
operativního
Aby se vyhnulo nebezpečí, které může ohrozit osoby i
přístroj, musí se zkontrolovat jeho stabilita v případě,
že čerpadlo je položené na stole. Jestliže vstupní
příruba není napojená na systém nebo není uzavřená
se zavírající přírubou, čerpadlo se nesmí spustit do
provozu.
Uzavírající konektor J1, jestliže nebude uskute č n ě no
žádné vn ě jší spojení, musí z ů stat propojený se svým
Před
m ů stkem. Č erpadlo pre-prázdna a č erpadlo Turbo-V
mohou být spušt ě ná sou č asn ě .

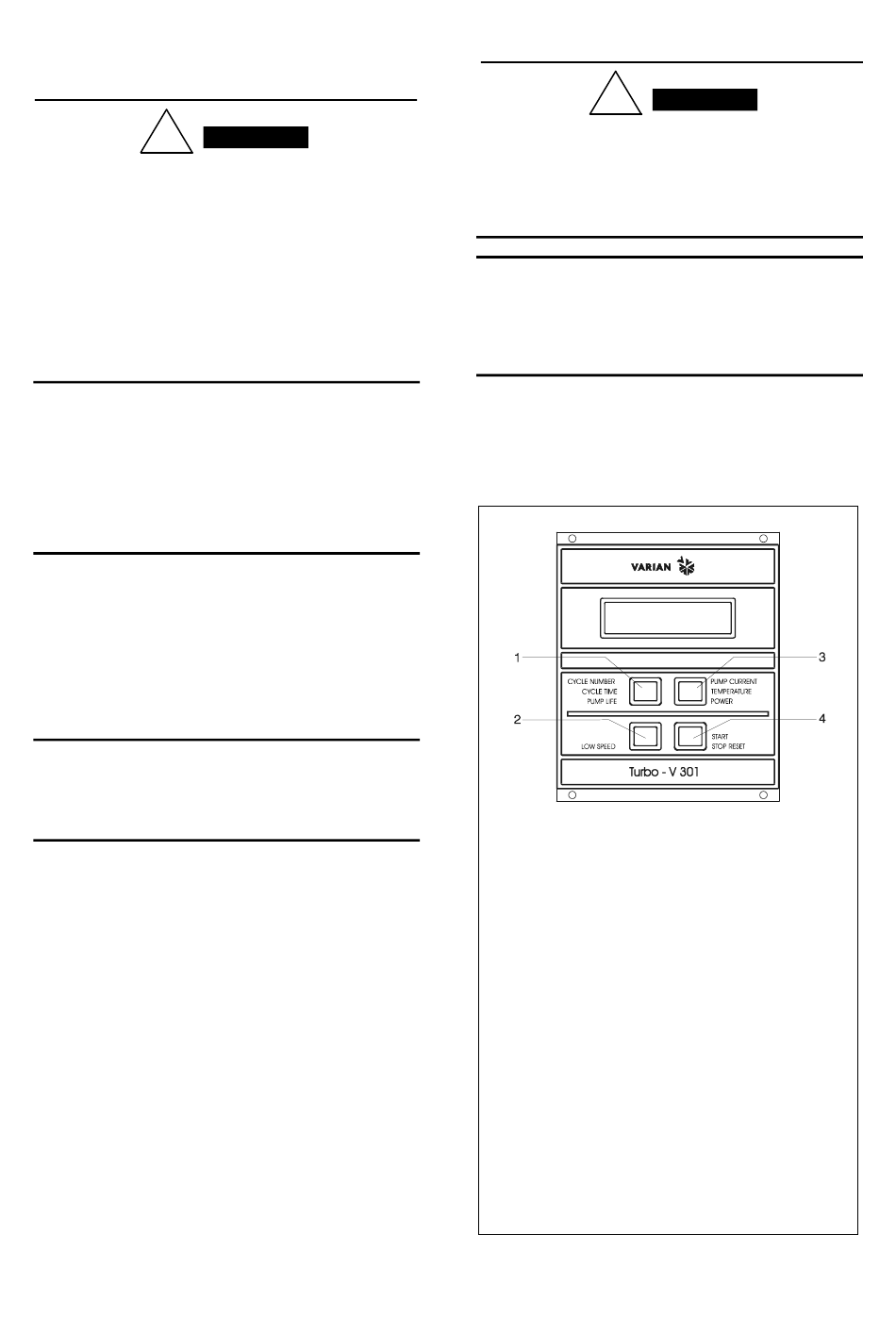

Ovládání, indikátory a konektory Kontroléru
V následujícím je ilustrován ovládací pult kontroléru a
panely vzájemných propojení. Pro širší detajly je třeba
se obrátit na sekci "Technical Information".
1. Tlačítko na volbu způsobem LOW SPEED. Je aktivní
jen při zvoleném způsobu ovládání z čelního panelu.
Stiskne-li se jen jednou, čerpadlo se začne otáčet o
přibl. 2/3 nad nominální rychlostí. A stiskne-li se ještě
jednou, deaktivuje se způsob LOW SPEED.
2. Tlačítko ovládání START, STOP nebo RESET. Je
aktivním jen po volbě na čelním panelu. Stiskne-li se
jen jednou, spouštěcí fáze bude aktivována; jestliže se
znovu stiskne, čerpadlo se zastaví. Jestliže se
čerpadlo automaticky zastaví z důvodu nějaké
poruchy, tlačítko se musí napoprvé stisknout, aby se
uskutečnil reset kontroléru a po druhé aby se čerpadlo
znovu spustilo.
3. Tlačítko přivolaných parametrů na displeji: cycle
number, cycle time a pump life.
4. Tlačítko na přivolání parametrů na displeji:
current, pump power, rotational speed, temperatura
spodního
temperatura motoru, frekvence indukce. Nezávisle od
zvoleného provozního způsobu, je neustále aktivní.
Jestliže se tlačítka 3 a 4 stisknou společně alespoň na
2 vteřiny, bude aktivován program, dle kterého se
mohou naprogramovat některé operativní parametry.
5. Alfanumerický displej na tekuté krystaly: matice bodů,
2 linky x 16 charakterů.
54
P Ř ÍRU Č KA K POUŽITÍ
!
NEBEZPEČÍ
POZNÁMKA
ložiska,
temperatura
vrchního
Č elní panel Konroléru
969-9437 a 969-9537
87-900-940-01 (F)
