INSTALLATION
!
Der Turbo-V Controller muss mit einem dreiadrigen
Netzkabel
und
dem
Stecker angeschlossen werden. Es sollte immer dieses
Netzkabel benutzt werden, das an eine korrekt
geerdete Steckdose anzuschließen ist, um den CE
Richtlinien zu entsprechen und Stromschläge zu
vermeiden. Im Inneren des Controllers entstehen hohe
Spannungen, die schwere Verletzungen verursachen
und lebensgefährlich sein können. Vor jedem Montage-
bzw. Wartungseingriff muss deshalb der Netzstecker
gezogen werden.
ANMERKUNG
Der Controller kann auf einen Tisch oder ein Gestell
montiert werden. In beiden Fällen muß auf die
ungehinderte Zirkulation der Kühlluft im Bereich des
Geräts geachtet werden.
Der Controller darf nicht in Umgebungen installiert u/o
benutzt werden, die Witterungseinflüssen (Regen,
Frost,
Schnee),
Staub
ausgesetzt sind und in denen Explosions- und erhöhte
Brandgefahr besteht.
Beim
Betrieb
müssen
bedingungen eingehalten werden:
− Temperatur: von +0 °C bis +40 °C
− Relative Luftfeuchtigkeit: 0 - 95 %
(nicht kondensierend).
Für den Anschluß des Controllers an die Pumpe muß
das zum Controller gehörende Kabel benutzt werden.
ANMERKUNG
Die Controller-Modelle 969-9437 und 969-9537 haben
das Pumpenanschlußkabel an der Rückplatte befestigt.
Für weitere Hinweise bezüglich Anschlüsse und
Montage des bestellbaren Zubehörs siehe "Technical
Information".
GEBRAUCH
In
diesem
Kapitel
Betriebsvorgänge aufgeführt. Für weitere Hinweise
bezüglich Anschlüsse und Montage des bestellbaren
Zubehörs siehe Kapitel "Use" im Anhang zu "Technical
Information".
Vor Benutzung des Controllers sämtliche elektrischen
und pneumatischen Anschlüsse ausführen, und die
Betriebsanleitung
der
durchlesen.
GEFAHR!
(international
zugelassenen)
und
aggressiven
Gasen
folgende
Umgebungs-
sind
die
wichtigsten
angeschlossenen
Pumpe
Steht die Pumpe auf einem Tisch, muß auf den stabilen
Stand geachtet werden, da sonst die Gefahr von
Personen- und Geräteschäden besteht. Die Pumpe nie
einschalten, wenn der Eingangsflansch nicht am
System
angeschlossen
Schließflansch abgedeckt ist.
Der Wiederverschließ-Verbinder J1 muß mit seiner
Brücke angeschlossen bleiben, wenn kein externer
Anschluß erfolgt. Die Vorvakuumpumpe und die Turbo-
V-Pumpe können gleichzeitig eingeschaltet werden.
Steuerungen, Anzeigen und Verbinder des
Controllers
Nachstehend werden die Steuertafel des Controllers
sowie die Verbindungstafeln beschrieben. Für weitere
Einzelheiten siehe "Technical Information".
1. Taste für die Einstellung des Modus LOW SPEED. Sie
ist nur aktiv, wenn der Steuermodus auf Fronttafel
eingestellt ist. Bei einmaligem Drücken dreht die Pumpe
mit ca. 2/3 der Nenngeschwindigkeit. Bei nochmaligem
Drücken wird der Modus LOW SPEED deaktiviert.
2. START-, STOPP- oder RESET-Taste. Sie ist nur aktiv,
wenn der Steuermodus auf der Fronttafel eingestellt ist.
Bei einmaligem Drücken wird die Startphase aktiviert.
Bei nochmaligem Drücken stoppt die Pumpe. Bei
automatischem Pumpenstopp durch Störung muß diese
Taste ein erstes Mal zur Controller-Rücksetzung und
dann ein zweites Mal zum Neustarten der Pumpe
gedrückt werden.
3. Taste für die Anzeige der Parameter "cycle number",
"cycle time" und "pump life".
4. Taste für die Anzeige der Parameter "pump current",
"pump temperature", "pump power" und "rational
speed". Sie ist immer aktiv, unabhängig vom gewählten
Betriebsmodus.
Sekunden langer Betätigung der Tasten 3 und 4 wird
ein Programm aktiviert, mit dem einige Betriebs-
paramter programmiert werden können.
5. Alphanumerisches Flüssigkristall-Display: Punkt-matrix,
2 Zeilen mit 16 Stellen.

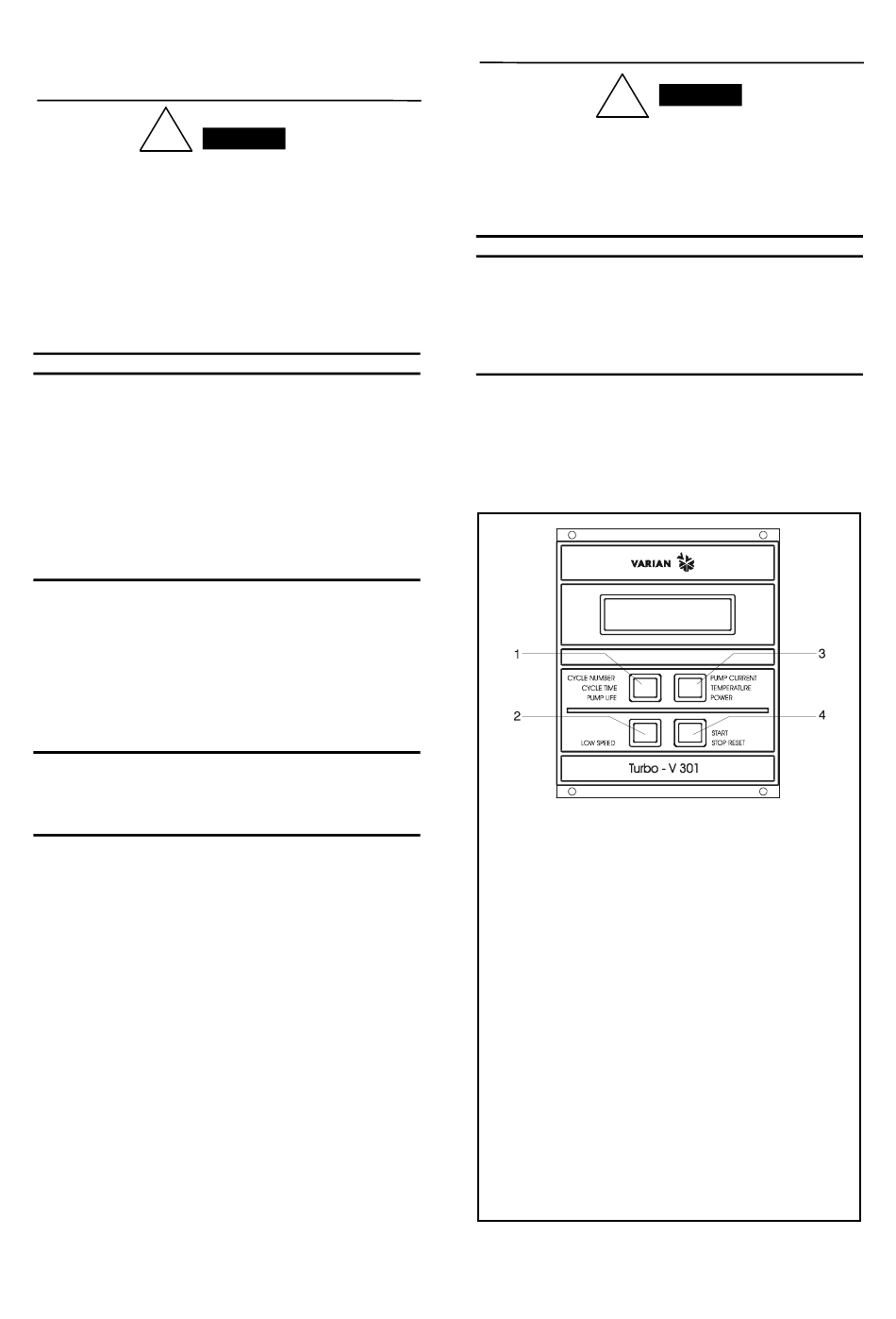

Fronttafel der Controller
969-9437 und 969-9537
6
GEBRAUCHSANLEITUNG
!
GEFAHR!
bzw.
nicht
ANMERKUNG
Bei
gemeinsamer,
mindestens
87-900-940-01 (F)
mit
dem
