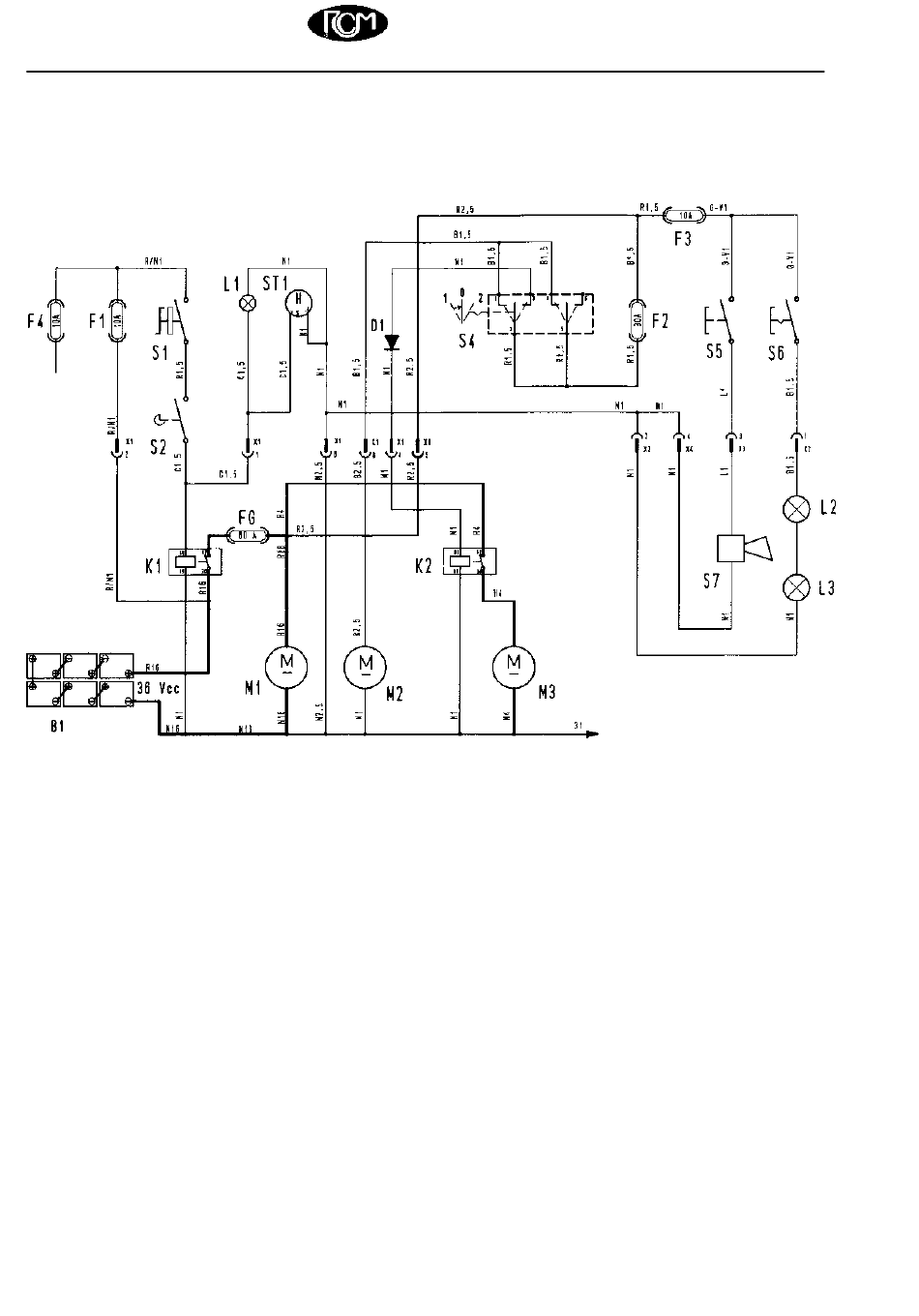

FIG.29 SCHEMA IMPIANTO ELETTRICO
B1 Batterie
D1 Diodo
D2 Diodo
F1 Fusibile quadro avv. 10A
F2 Fusibile interr. scuotitore 30A
F3 Fusibile luci e clacson 10A
F4 Fusibile a disposizione 10A
FG Fusibile generale 80A
K1 Relé motore trazione
K2 Relé motore ventola
L1 Spia batteria
L2 Fanale anteriore destro
L3 Fanale anteriore sinistro
M1 Motore trazione
M2 Motore scuotitore
M3 Motore ventola
S1 Quadro avviamento
S2 Micro sedile
S4 Interruttore scuotitore e ventola
S5 Pulsante clacson
S6 Interruttore e luci
S7 Avvisatore acustico (clacson)
ST1 Contaore
